Назначение соединителя СШР60П4ЭГ3

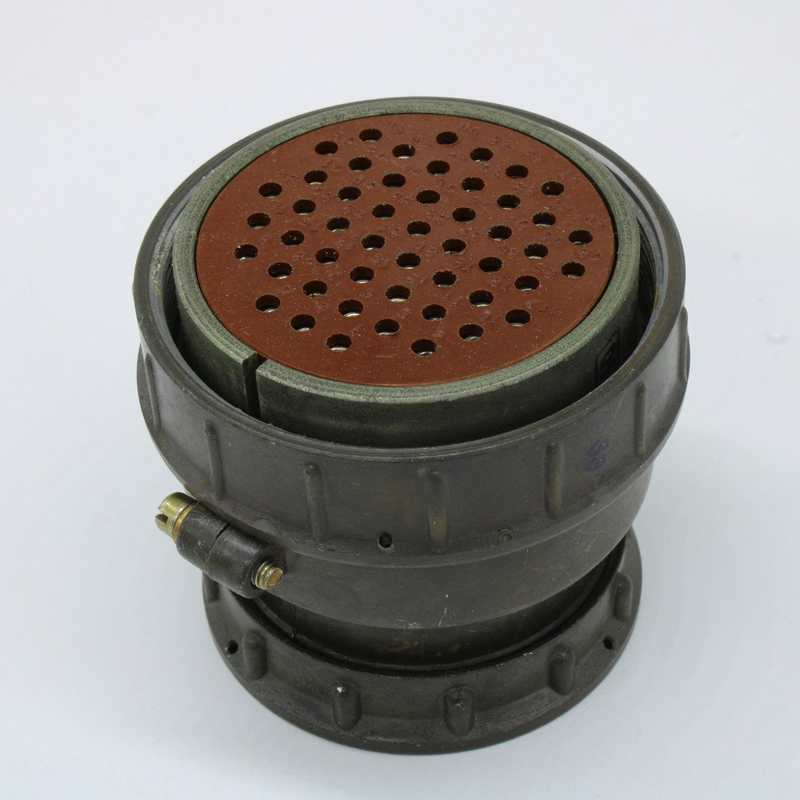

СШР60П4ЭГ3 — низкочастотный цилиндрический электрический разъём‑розетка серии СШР советской и российской разработки. Изделие предназначено для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Розетка относится к приборной части соединителя и устанавливается на панель, корпус или печатную плату, то есть является неподвижной частью пары «вилка — розетка» и работает в паре с ответной кабельной частью.

Обозначение «5» в маркировке задаёт вид приёмки по техническим условиям (например, АСЛР.434410.019ТУ или аналогичным). Приёмка определяет требования к электрическим и механическим параметрам, а также к условиям испытаний и контролю качества. Типоразмер корпуса и количество контактов при этом не меняются — различаются только нормы и методики контроля.

Расшифровка обозначения

• СШР — тип соединителя, серия СШР.
• 60 — условный размер корпуса, наружный диаметр коннектора.
• П — конструктивное исполнение: розетка приборная, без патрубка, для монтажа на плату или панель, а не на кабель.
• 4 — число контактов в разъёме.
• Э — признак для работы с экранированным кабелем; в приборной розетке это касается совместимости с кабельной частью соединителя.
• Г — розетка, то есть приборная часть пары «вилка — розетка».
• 3 — тип сочетания контактов, распределение контактов по токам и назначению, типоконструкция.
• «5» — вид приёмки по техническим условиям.

В каталоге изделие может фигурировать под обозначением с иным числом контактов, что связано с унификацией описаний внутри серии. Для данного артикула действительным является число контактов, указанное в маркировке, — 4.

Электрические параметры и режимы работы

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Сопротивление контакта — не более примерно 1–1,3 мОм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Максимальный ток на один контакт составляет порядка 17–35 А и зависит от сочетания контактов и конкретной ревизии технических условий. Разъём допускает до 500 сочленений‑расчленений и рассчитан на минимальную наработку около 1000 часов.

Конструктивные особенности

Розетка приборная, без патрубка, предназначена для внутреннего монтажа на панель, корпус или печатную плату. Контакты, как правило, выполнены в виде латунных стержней с серебряным покрытием. Хвостовики контактов допускают подключение проводов сечением до примерно 3 мм².

Корпус и конструкция обеспечивают применение изделия в условиях климатического исполнения УХЛ, то есть в умеренном и холодном климате. При эксплуатации в средах с повышенной запылённостью или влажностью требуется внешняя защита соединителя.

Применение

Соединитель применяется для соединения блоков и узлов радиоэлектронной аппаратуры. Типовые области использования:

1. Радиотехнические системы и комплексы.
2. Измерительное оборудование и контрольно‑проверочная аппаратура.
3. Промышленная электроника и блоки питания.
4. Аппаратура общего назначения, где требуются разъёмные низкочастотные соединения с повышенными требованиями по току на контакт.

Изделие поставляется как самостоятельная сборочная единица приборной части соединителя. Ответная кабельная часть, а также конкретная комплектация поставки в приведённых данных не указаны. Для подбора ответной части и уточнения предельно допустимых режимов по виду приёмки «5» следует обращаться к техническим условиям на изделие или сопоставлять параметры с другими типами серии СШР.
