Назначение и область применения

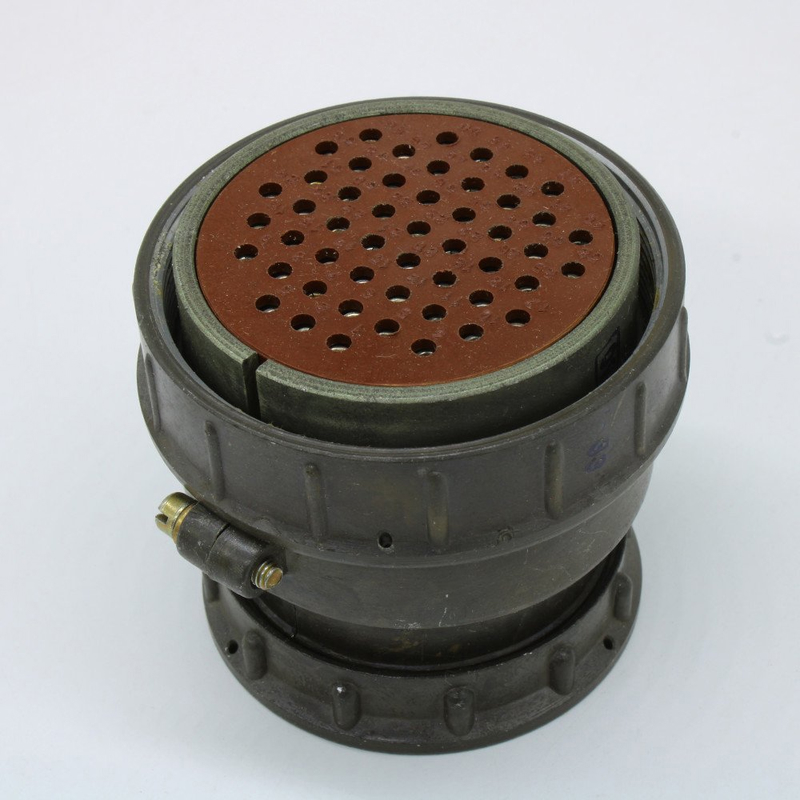

СШР60П4ЭГ3 – это низкочастотный цилиндрический негерметичный соединитель, выполненный в виде розетки приборного (блочного) исполнения. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Розетка используется для соединения и разъединения электрических цепей постоянного и переменного тока в узлах и блоках радиоэлектронной аппаратуры, включая технику специального и общего назначения.

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до нескольких мегагерц при рабочем напряжении до порядка 850 В (амплитудное значение). Изделие допускает применение во внутренних и наружных условиях при дополнительной защите от пыли и влаги. Климатическое исполнение соединителя – УХЛ, что подтверждает возможность эксплуатации в умеренном и холодном климате.

Конструктивные особенности и расшифровка обозначения

Маркировка СШР60П4ЭГ3 содержит полную информацию о конструктивном исполнении изделия:

• СШР – тип соединителя (низкочастотный цилиндрический);
• 60 – условный размер корпуса;
• П – приборное (блочное) исполнение без патрубка;
• 4 – модификация в пределах типоразмера;
• Э – вариант конструктивного исполнения;
• Г – розетка;
• 3 – сочетание (типоразмер) контактов.

Соединители данного типа имеют резьбовую фиксацию сочленения и выпускаются в виде пары «вилка – розетка». Розетка СШР60П4ЭГ3 устанавливается на приборную панель или блок и предназначена для ответного сочленения с вилкой соответствующего типоразмера. Резьбовая фиксация обеспечивает надёжное соединение и защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках.

Изделие имеет приемку «5» (ОСМ-приёмка), что подтверждает соответствие установленным требованиям для применения в аппаратуре специального и общего назначения.

Электрические параметры

Розетка СШР60П4ЭГ3 характеризуется следующими электрическими показателями, типичными для розеток типа СШР60П4 с ближайшим индексом:

• максимальная рабочая нагрузка – порядка нескольких десятков ампер на один контакт;
• рабочее напряжение – до около 850 В постоянного тока;
• сопротивление контактов – обычно не превышает примерно 1–1,3 мОм;
• сопротивление изоляции в нормальных условиях – не менее нескольких тысяч мегаом.

Устойчивость к внешним воздействиям

Соединитель рассчитан на значительные вибрационные и ударные нагрузки. Диапазон синусоидальной вибрации охватывает частоты от единиц герц до нескольких тысяч герц. Допустимое ускорение вибрации и ударов измеряется сотнями или тысячами метров на секунду в квадрате. Такие характеристики позволяют применять розетку в аппаратуре, эксплуатируемой в условиях повышенных механических воздействий, включая транспортные средства, промышленное оборудование и мобильные комплексы.

Применение

СШР60П4ЭГ3 применяется в составе радиоэлектронных блоков, измерительных комплексов, систем связи и управления, а также в промышленной аппаратуре, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой и устойчивостью к механическим воздействиям. Благодаря приборному исполнению розетка монтируется стационарно на корпусах блоков, панелях и шасси, обеспечивая удобное подключение ответных кабельных вилок.
