Назначение соединителя СШР60П4ЭГ3

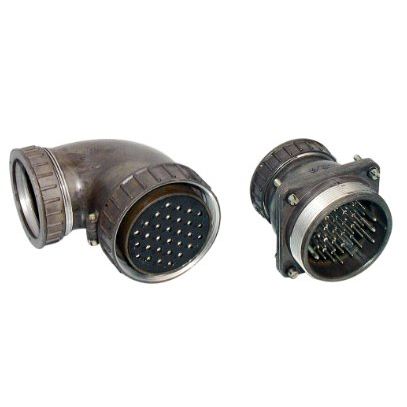

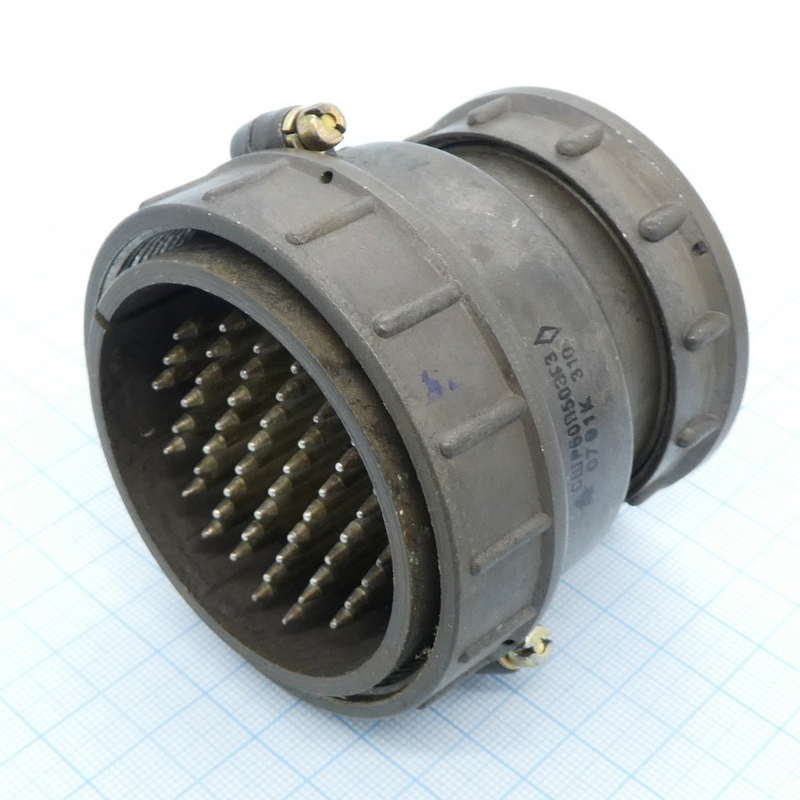

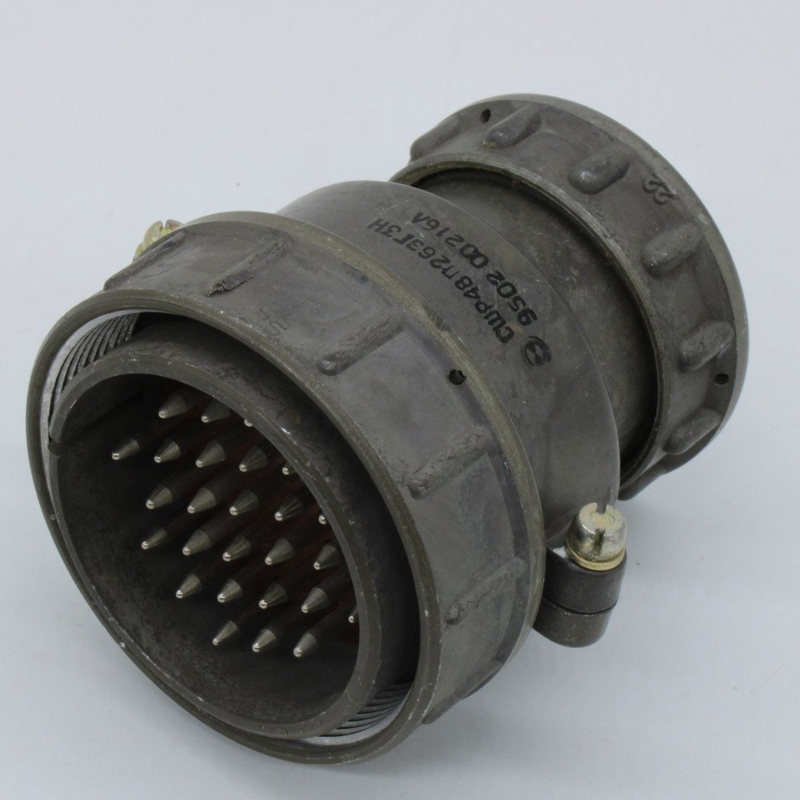

СШР60П4ЭГ3 «Коннектор‑5» — это цилиндрический низкочастотный соединитель серии СШР, выполненный в виде кабельной вилки. В маркировке и каталогах такое исполнение часто обозначают как «вилка кабельная, “5”». Изделие относится к старому отечественному типоряду низкочастотных разъёмов, которые применяются в радио‑ и электронной аппаратуре, а также в военной и промышленной технике.

Основное назначение — электрическое соединение кабельных и приборных линий, по которым передаются несколько сигналов или питание в составе радиоэлектронной и радиотехнической аппаратуры. Разъём используют как соединитель общего назначения, в том числе в старых образцах техники, где требуется надёжная механическая фиксация и экранирование кабеля.

Подтверждённые особенности и технические параметры

Конструкция и электрические характеристики соединителя описываются следующими данными:

• Число контактов — 45.
• Диаметр контактов — 2,5 мм.
• Тип контактов — штыри.
• Рабочий ток — порядка 17,5–20 А на круглый контакт.
• Номинальное напряжение — до 850 В постоянного и переменного тока.
• Диапазон частот — до нескольких килогерц; частота применения обычно до порядка 3 МГц при соответствующих схемах.
• Корпус — из алюминиевого сплава А22.
• Изолятор — карболит.
• Покрытие контактов — серебро.
• Переходное сопротивление — порядка 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Монтаж — объёмный, с резьбовым соединением и прямым патрубком для экранированного кабеля.
• Герметичность — соединитель негерметичный.
• Диапазон рабочих температур — примерно от минус 60 до плюс 60 °C, допускается эксплуатация при высокой относительной влажности.

Обозначение «5» в маркировке обычно относится к виду приёмки или типу исполнения, например «ВП, ПЗ», что указывает на определённый уровень контроля и качества по техническим условиям ГЕО.364.107 ТУ. В характеристиках VirtueMart этот параметр вынесен отдельным полем — Приемка: «5».

Материалы и электрические свойства

Корпус из алюминиевого сплава А22 обеспечивает механическую прочность при небольшой массе, а карболитовый изолятор выполняет функцию диэлектрика между контактами. Серебряное покрытие контактов даёт низкое переходное сопротивление порядка 1 мОм и способствует стабильной работе соединения. Высокое сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях — подтверждает пригодность разъёма для ответственных измерительных и сигнальных цепей.

Применение

СШР60П4ЭГ3 применяют как соединитель общего назначения в кабельных и приборных линиях, где необходимо передавать несколько сигналов или питание. Типовые области использования:

1. Радиоэлектронная и радиотехническая аппаратура.
2. Промышленная техника, включая приборные и кабельные соединения.
3. Старые образцы военной техники, рассчитанные на разъёмы серии СШР.

Монтаж объёмный, с резьбовым соединением и прямым патрубком для экранированного кабеля, что позволяет аккуратно заводить экран и фиксировать кабель в корпусе вилки.

Условия эксплуатации

Соединитель негерметичен, поэтому его следует применять в условиях, где не требуется полная защита от воды. При этом он рассчитан на широкий диапазон температур — примерно от минус 60 до плюс 60 °C — и на работу при высокой относительной влажности. Это делает его пригодным для аппаратуры, эксплуатируемой в сложных климатических условиях, включая неотапливаемые помещения и открытые объекты в пределах указанного температурного диапазона.

Обозначение «5» и приёмка

Маркировка «5» связана с видом приёмки или типом исполнения, например «ВП, ПЗ». Это означает, что изделие прошло определённый уровень контроля и соответствует требованиям технических условий ГЕО.364.107 ТУ. Поле Приемка со значением «5» в карточке товара фиксирует именно этот признак, важный при подборе совместимых разъёмов и при комплектовании аппаратуры по конструкторской документации.

Таким образом, СШР60П4ЭГ3 «Коннектор‑5» — это 45‑контактная кабельная вилка серии СШР с диаметром контактов 2,5 мм, рассчитанная на ток порядка 17,5–20 А на контакт и напряжение до 850 В, предназначенная для передачи сигналов и питания в радиоэлектронной, промышленной и военной аппаратуре.
