Назначение

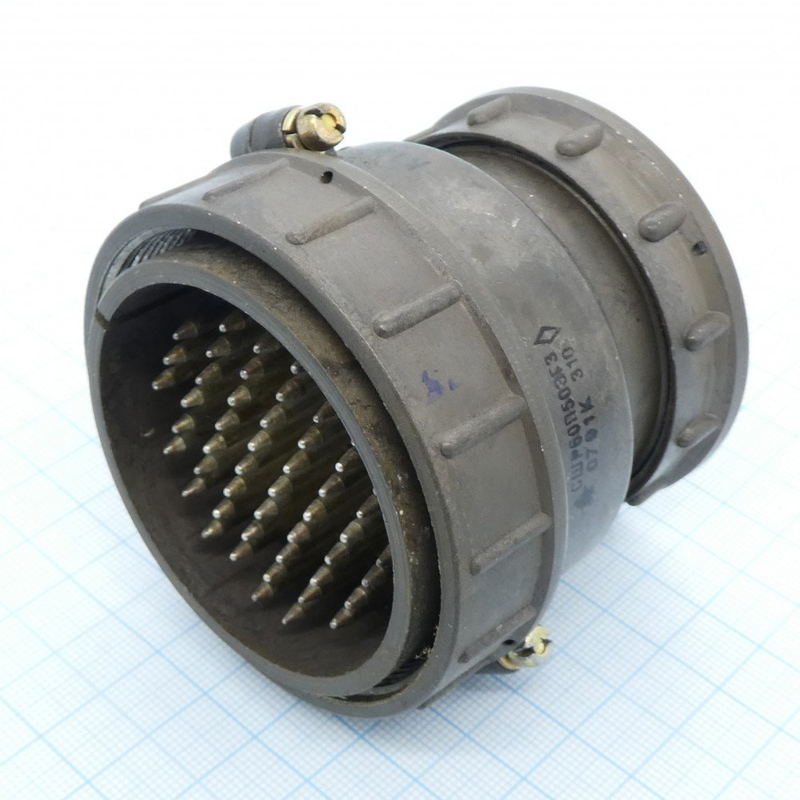

СШР60П4ЭГ3 (в документации встречается также обозначение СШР60П45ЭГ3) — приборная розетка из серии герметичных цилиндрических низкочастотных соединителей общего назначения. Изделие предназначено для электрического соединения цепей радиоэлектронной и радиотехнической аппаратуры, а также других устройств, где требуется герметичный разъём с повышенной стойкостью к внешним воздействиям.

Розетка применяется как во внутренних, так и в наружных установках при условии защиты от пыли и влаги. Климатическое исполнение — УХЛ. Приёмка «5» подтверждает, что изделие прошло соответствующий приёмочный контроль и допущено к применению в ответственной аппаратуре.

Технические особенности

Соединитель рассчитан на рабочий ток до 17,5 А и максимальное напряжение постоянного тока до 800 В. Контакты выполнены диаметром 2,5 мм с серебряным покрытием, что обеспечивает стабильность переходного сопротивления. Сопротивление контактов не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм. Ресурс сочленения-расчленения достигает 500 циклов.

Изделие устойчиво к механическим нагрузкам и сохраняет работоспособность при следующих воздействиях:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с²;
• удары одиночного действия с ускорением до 5000 м/с²;
• многократные удары с ускорением до 350 м/с²;
• линейное ускорение до 2000 м/с²;
• пониженное атмосферное давление до 1,3·10⁻⁴ Па;
• температура окружающей среды от минус 60 до плюс 60 °С.

Герметичность корпуса подтверждается скоростью утечки воздуха при давлении 9,8·10⁴ Па — не более 2 л/ч.

Расшифровка обозначения

Буквенно-цифровой код несёт информацию о конструкции и исполнении изделия. Аббревиатура СШР указывает на тип — сборка герметичная розеточная. Число 60 обозначает условный размер корпуса. Сочетание П45 описывает конструкцию без патрубка, рассчитанную на 45 контактов. Индекс ЭГ3 соответствует экранированной версии с определённым сочетанием контактов.

Применение

Розетку применяют в составе бортовой и наземной радиоэлектронной аппаратуры, в приборах, работающих в условиях вибрации, ударных нагрузок и перепадов давления. Благодаря герметичному исполнению и широкому температурному диапазону соединитель востребован в установках, где требуется защита от пыли и влаги.

При монтаже следует учитывать диаметр контактов 2,5 мм, допустимые ток и напряжение, а также необходимость обеспечения соосности ответных частей. Для сохранения заявленного ресурса в 500 циклов сочленение и расчленение выполняют штатным способом, без перекосов и чрезмерных усилий.

Приёмка «5» означает, что изделие соответствует требованиям, предъявляемым к соединителям данного класса, и может использоваться в аппаратуре ответственного назначения.
