Назначение соединителя СШР60П4ЭГ3

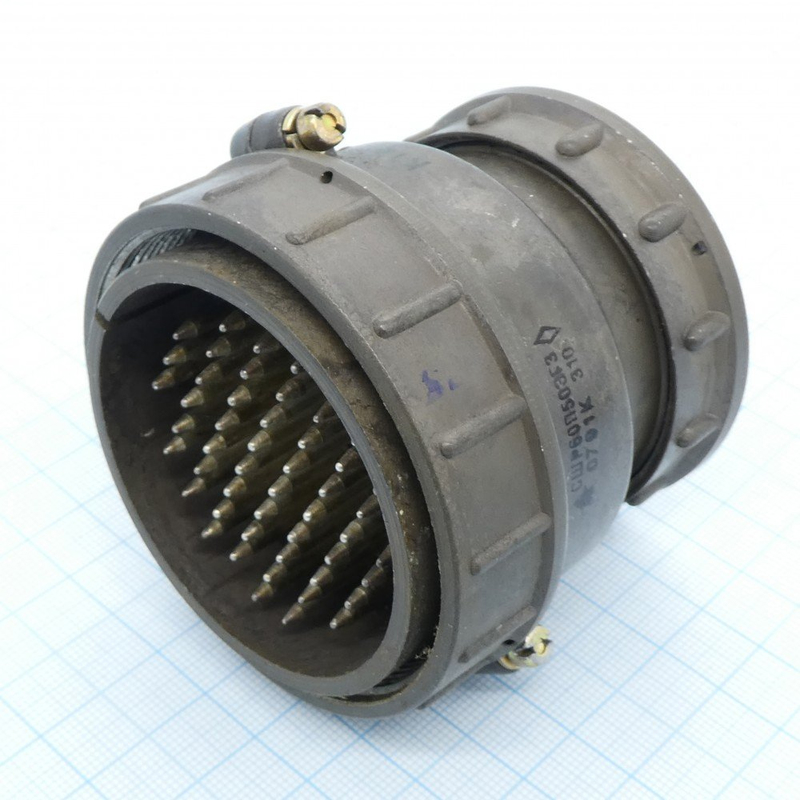

СШР60П4ЭГ3 «Элекон 5» — цилиндрический низкочастотный негерметичный соединитель, выпускаемый компанией Элекон (Казань). Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется для надёжного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.

Конструкция и расшифровка обозначения

Соединитель состоит из вилки и розетки с условным размером корпуса 60. Конструкция типа П представляет собой приборную часть без патрубка либо кабельную часть с прямым патрубком. В маркировке изделия заложена следующая информация:

• «Ш» — обозначение розетки;
• «4» — количество контактов или их сочетание;
• «ЭГ» — серебряное покрытие контактов группы ЭГ;
• «3» — конкретная комбинация контактов.

Приёмка изделия соответствует категории «5».

Технические характеристики

Соединитель выдерживает ток до 35 А на контакт. Переходное сопротивление контактов составляет не более 1 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Изделие сохраняет работоспособность при температурах от минус 60 градусов Цельсия до плюс 85 градусов Цельсия с учётом перегрева контактов до плюс 115 градусов Цельсия.

Эксплуатационные нагрузки, которые выдерживает соединитель, включают:

• атмосферное давление до 1,3 умноженное на 10 в минус четвёртой степени Паскаля;
• синусоидальную вибрацию в диапазоне от 1 до 5000 Герц с ускорением 300 метров на секунду в квадрате;
• удары с ускорением до 5000 метров на секунду в квадрате;
• линейные нагрузки с ускорением 2000 метров на секунду в квадрате.

Условия эксплуатации и применение

Климатическое исполнение УХЛ позволяет использовать соединитель как внутри, так и снаружи аппаратуры при условии защиты от пыли и влаги. Конструкция является негерметичной, что важно учитывать при выборе места монтажа.

Ресурс наработки изделия составляет 1000 часов, а количество циклов сочленений достигает 500. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения для коммутации цепей постоянного и переменного тока в пределах указанных частотных и нагрузочных параметров.

Ключевые особенности

• Цилиндрический низкочастотный негерметичный соединитель производства Элекон (Казань).
• Диапазон частот до 3 МГц и напряжение до 850 В (амплитудное значение).
• Ток до 35 А на контакт.
• Серебряное покрытие контактов группы ЭГ.
• Рабочий диапазон температур от минус 60 до плюс 85 градусов Цельсия.
• Климатическое исполнение УХЛ.
• Приёмка категории «5».
