Назначение и область применения

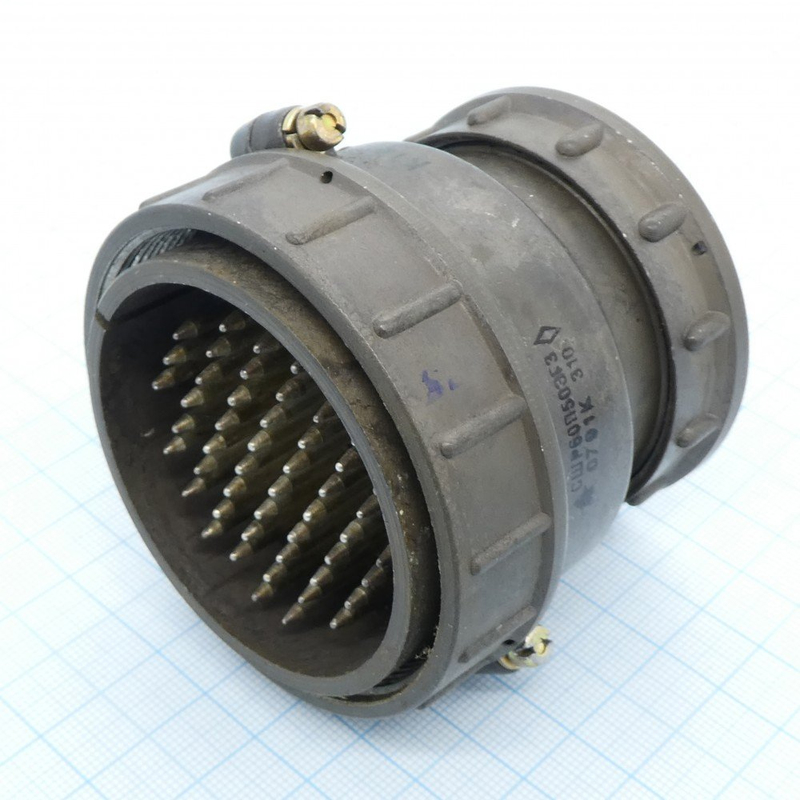

СШР60П4ЭГ3 (В) «5» представляет собой цилиндрический низкочастотный негерметичный соединитель приборного исполнения, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, промышленном оборудовании и специальной технике. Изделие обеспечивает надёжное разъёмное соединение блоков и узлов, где требуется многократное сочленение и расчленение без потери электрических характеристик.

Соединитель относится к серии СШР60 и выполнен в приборном варианте с фланцевым креплением на панель. Категория приёмки «5» указывает на соответствие требованиям, предъявляемым к изделиям с повышенной надёжностью в условиях производства и эксплуатации, что подтверждает пригодность для ответственных узлов аппаратуры.

Разъём рассчитан на работу в цепях с напряжением до 850 В и обеспечивает стабильное контактное соединение при токах, характерных для низкочастотных силовых и сигнальных линий. Конструкция с экранированием корпуса позволяет применять соединитель в устройствах, чувствительных к внешним электромагнитным воздействиям.

Конструктивные особенности и расшифровка обозначения

Маркировка СШР60П4ЭГ3 (В) содержит полную информацию о конструктивном исполнении и электрической схеме соединителя. Тип СШР указывает на принадлежность к ряду специальных штепсельных разъёмов. Цифра 60 обозначает условный размер корпуса, определяющий габаритные и присоединительные размеры изделия.

Буквенно-цифровое обозначение расшифровывается следующим образом:

• П — приборное исполнение, предназначенное для неподвижной установки на корпусе или панели оборудования;
• 4 — количество контактов в контактной группе;
• Э — экранированное исполнение корпуса с дополнительной защитой от наводок;
• Г — тип контактной части, соответствующий приборной розетке;
• 3 — вариант сочетания и схемы расположения контактов в контактном поле;
• (В) — исполнение с ужесточёнными условиями производства и контроля, характерное для изделий со специальной приёмкой.

Контакты соединителя имеют диаметр порядка 2,5 мм и выполняются с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность контактирования при многократных циклах сочленения. Сопротивление контакта составляет порядка 1–1,3 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации и надёжность

Соединитель СШР60П4ЭГ3 (В) «5» рассчитан на работу в широком диапазоне климатических и механических воздействий, что подтверждает его применимость в составе аппаратуры, эксплуатируемой в сложных условиях.

Климатические факторы

Рабочий диапазон температур окружающей среды составляет от −60 до плюс 70 градусов Цельсия. С учётом нагрева контактных пар при протекании тока допустимая температура контактов может достигать 110–115 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении вплоть до значений порядка 1,3·10⁻⁴ Па, что допускает его использование в вакуумных установках и высотной аппаратуре.

Механические воздействия

Конструкция соединителя обеспечивает устойчивость к вибрационным и ударным нагрузкам. Синусоидальная вибрация допускается в диапазоне частот до 2000–5000 Гц при ускорении до 300 м/с². Одиночные ударные воздействия выдерживаются до 5000 м/с², многократные удары — до 3500 м/с², что гарантирует сохранение электрической целостности соединения при эксплуатации на подвижных объектах и оборудовании с высоким уровнем механических нагрузок.
