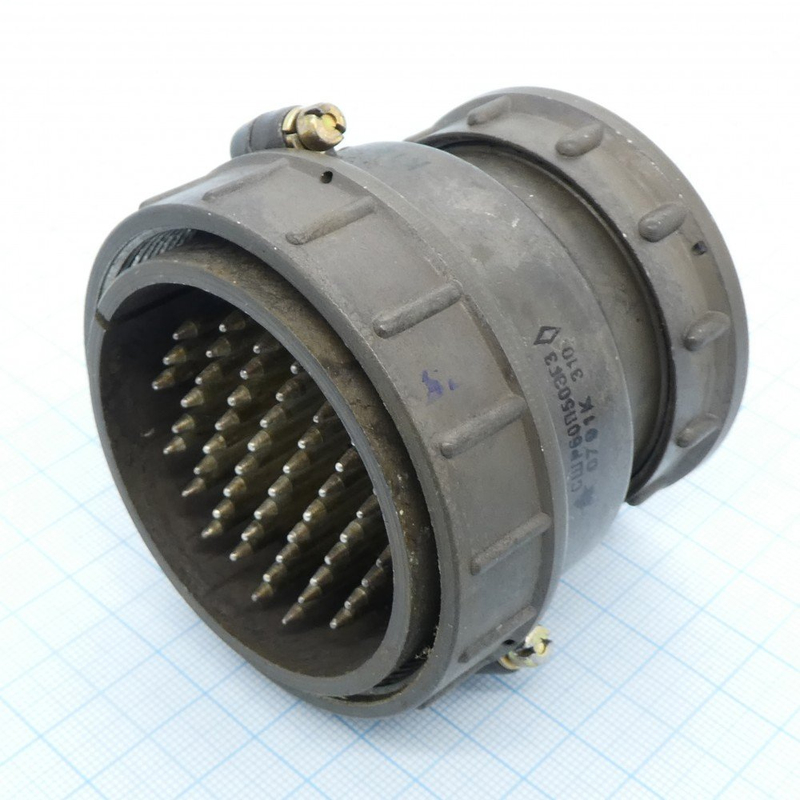

Назначение соединителя СШР60П4ЭГ3 «5»

СШР60П4ЭГ3 «5» представляет собой цилиндрический низкочастотный электрический соединитель серии СШР60, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на эксплуатацию при частоте до 3 МГц и рабочем напряжении до 850 В. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение с высокой механической устойчивостью и стабильными электрическими характеристиками.

Конструкция допускает использование как для внутреннего, так и для наружного монтажа. При наружном размещении необходимо обеспечивать защиту от прямого воздействия пыли и влаги. Соединитель подходит для установки в узлах специального и общего назначения, в том числе в условиях пониженного атмосферного давления до 1,3·10⁻⁴ Па.

Подтверждённые технические особенности

Изделие выполнено в виде приборной розетки или вилки в зависимости от конкретной модификации. Корпус оснащён резьбовым соединением, обеспечивающим плотную фиксацию ответных частей и защиту от самопроизвольного разъединения при вибрационных нагрузках. Предусмотрена одношовковая поляризация, исключающая неправильное соединение контактов.

Электрические параметры

• Количество контактов: 4
• Диаметр контактов: около 1 мм
• Покрытие контактов: серебро
• Метод монтажа: пайка
• Переходное сопротивление контактов: не более 1,3 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Максимальная токовая нагрузка на контакт: 35 А
• Рабочее напряжение: до 850 В
• Диапазон частот: до 3 МГц

Механические и климатические характеристики

• Диапазон рабочих температур: от -60 до +70 °C
• Отдельные версии допускают повышение температуры до +85 °C с учётом перегрева контактов
• Устойчивость к вибрации: до 5000 Гц при ускорении 300 м/с²
• Устойчивость к механическим ударам: до 10000 м/с²
• Пониженное атмосферное давление: до 1,3·10⁻⁴ Па

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрического соединения на протяжении всего срока службы. Высокое сопротивление изоляции гарантирует отсутствие токов утечки между соседними контактами и на корпус.

Надёжность и эксплуатационный ресурс

Соединитель СШР60П4ЭГ3 «5» рассчитан на длительную эксплуатацию в составе радиоэлектронной аппаратуры. Минимальная наработка составляет 1000 часов. Изделие выдерживает не менее 500 циклов соединения-расчленения без ухудшения электрических характеристик. Назначенный срок хранения достигает 25 лет, что подтверждает высокое качество применяемых материалов и покрытий.

Приёмка «5» в обозначении указывает на соответствие установленным требованиям технического контроля. Изделие предназначено для использования в аппаратуре, к которой предъявляются повышенные требования по надёжности и стабильности работы в жёстких условиях эксплуатации.

Применение

СШР60П4ЭГ3 «5» применяется в составе радиоэлектронной аппаратуры различного назначения. Соединитель востребован в устройствах, где необходимо обеспечить разъёмное подключение при значительных токах и напряжениях. Резьбовая фиксация и поляризация делают изделие удобным для монтажа в условиях ограниченного пространства, а широкий температурный диапазон позволяет использовать его как в отапливаемых помещениях, так и в неотапливаемых отсеках аппаратуры.

Благодаря устойчивости к вибрационным и ударным нагрузкам соединитель подходит для установки в подвижные узлы и оборудование, эксплуатируемое в условиях транспортной тряски. Применение серебряного покрытия контактов обеспечивает стабильное сопротивление в цепях с частыми коммутациями и длительными периодами нахождения в сочленённом состоянии.
