Назначение и область применения

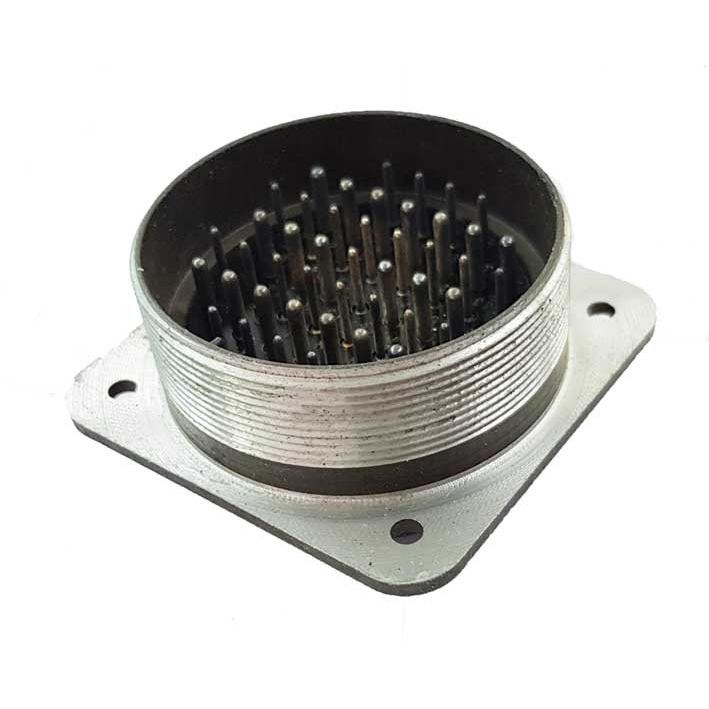

СШР60П45ЭШ3 вилка блочная представляет собой низкочастотный цилиндрический электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Изделие относится к серии СШР60 и применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

Соединитель рассчитан на работу в климатическом исполнении УХЛ. При внутреннем монтаже он используется без дополнительной защиты, а при наружном применении необходима защита от пыли и воды. Диапазон рабочих температур составляет от минус 60 до плюс 70 градусов Цельсия, что обеспечивает стабильную работу в жёстких условиях эксплуатации, включая оборудование, размещаемое вне отапливаемых помещений или в неблагоприятных климатических зонах.

Вилка блочная СШР60П45ЭШ3 устанавливается на приборную часть аппаратуры и служит ответной частью для кабельных розеток соответствующего типоразмера. Она находит применение в измерительных приборах, блоках питания, системах управления и контроля, промышленной электронике, а также в составе радиоэлектронных комплексов специального и общего назначения.

Конструктивные особенности

Соединитель выполнен в цилиндрическом корпусе условного размера 60 и оснащён 45 контактами. Сочленение с ответной частью — резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное подключение и обеспечивает точное совмещение контактов при монтаже. Конструкция не предусматривает патрубка, так как изделие предназначено для установки на приборную панель или корпус оборудования.

Контактная группа имеет серебряное покрытие, которое обеспечивает низкое переходное сопротивление и высокую стойкость к окислению. Сопротивление контактов не превышает 1,3 мОм, что гарантирует минимальные потери сигнала и тепловыделения в точке соединения. Сопротивление изоляции составляет не менее 5000 МОм, что подтверждает высокие диэлектрические свойства применённых материалов и надёжное разделение цепей.

Механическая прочность конструкции подтверждается ресурсом в 500 сочленений-расчленений. Минимальная наработка на отказ составляет 1000 часов, а срок сохраняемости достигает 25 лет, что свидетельствует о долговечности изделия при соблюдении условий хранения и эксплуатации.

Электрические параметры и эксплуатационные характеристики

Максимальная токовая нагрузка на одиночный контакт составляет 35 А. Это значение определяет допустимую силу тока, которую может длительно проводить каждый контакт без перегрева и деградации покрытия. При проектировании электрических схем необходимо учитывать суммарную нагрузку на соединитель, распределяя ток по контактам с запасом.

Изделие рассчитано на напряжение до 850 В, что позволяет использовать его в цепях питания и сигнальных линиях с повышенным потенциалом. Частотный диапазон до 3 МГц ограничивает область применения низкочастотными сигналами, однако для большинства задач радиоэлектронной аппаратуры этого достаточно.

Ключевые характеристики:

• Тип соединителя: СШР60П45ЭШ3
• Условный размер корпуса: 60
• Количество контактов: 45
• Вид гайки патрубка: без патрубка, для приборной части
• Сочленение: резьбовое, с одношпоночной поляризацией корпусов
• Покрытие контактов: серебро
• Сопротивление контактов: не более 1,3 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Максимальный ток на контакт: 35 А
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 25 лет
• Диапазон рабочих температур: от минус 60 до плюс 70 градусов Цельсия
• Приёмка: «5»

Приёмка «5» подтверждает соответствие изделия установленным требованиям по результатам проведения полного комплекса приёмо-сдаточных испытаний, включая проверку электрических параметров, механической прочности и климатической устойчивости. Это гарантирует стабильность характеристик каждой поставленной единицы продукции.
