Назначение и область применения

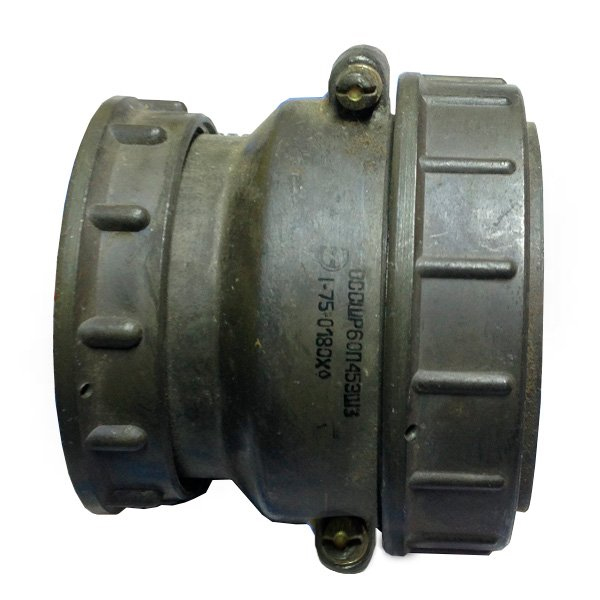

Кабельная розетка СШР60П45ЭШ3 предназначена для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры специального и общего назначения. Соединитель относится к категории цилиндрических низкочастотных разъемов и рассчитан на работу при частоте до 3 МГц и напряжении до 850 В (амплитудное значение). Изделие применяется в узлах и блоках, где требуется многократное соединение и разъединение электрических линий с сохранением стабильных параметров контакта. Розетка СШР60П45ЭШ3 используется в паре с ответной вилкой серии СШР60, образуя разъемное соединение с резьбовой фиксацией и одношпоночной поляризацией корпусов. Такая конструкция исключает неправильное сочленение и обеспечивает надежную механическую фиксацию в условиях вибрации и ударных нагрузок.

Приемка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции, поставляемой для ответственных применений. Соединитель может эксплуатироваться в составе контрольно-измерительного оборудования, промышленной электроники и аппаратуры, где важны высокая плотность монтажа и стабильность электрических параметров.

Конструктивные особенности

Розетка СШР60П45ЭШ3 имеет 45 контактов, что обеспечивает высокую плотность коммутации при компактных габаритах корпуса. Конструктивное исполнение — кабельное, с прямым патрубком. Гайка патрубка предназначена для установки экранированного кабеля, что позволяет использовать соединитель в цепях, чувствительных к электромагнитным помехам, и обеспечивает непрерывность экранирования в месте ввода кабеля.

Корпус выполнен с учетом требований к механической прочности и устойчивости к внешним воздействиям. Сочленение розетки с вилкой осуществляется при помощи резьбы, что гарантирует плотное прилегание контактных пар и защиту от самопроизвольного разъединения. Покрытие контактов выполнено из серебра, которое обеспечивает низкое переходное сопротивление и стабильность электрических характеристик при длительной эксплуатации.

Технические характеристики

Основные электрические и эксплуатационные параметры розетки СШР60П45ЭШ3:

• Количество контактов — 45.
• Тип корпуса — кабельный с прямым патрубком.
• Вид гайки патрубка — для экранированного кабеля.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка на одиночный контакт — до 35 А.
• Количество сочленений-расчленений — до 500.
• Рабочий температурный диапазон — от минус 60 до плюс 70 градусов Цельсия.
• Срок сохраняемости — 25 лет.

Низкое сопротивление контактов снижает потери мощности и нагрев в местах соединения, что особенно важно при токах до 35 А на одиночный контакт. Высокое сопротивление изоляции — не менее 5000 МОм — минимизирует токи утечки и повышает безопасность эксплуатации. Ресурс в 500 циклов сочленения-расчленения позволяет использовать соединитель в оборудовании, требующем периодического обслуживания и перекоммутации.

Условия эксплуатации и надежность

Розетка СШР60П45ЭШ3 сохраняет работоспособность в широком диапазоне температур — от минус 60 до плюс 70 градусов Цельсия. Это позволяет применять изделие как в неотапливаемых помещениях, так и в составе аппаратуры, эксплуатируемой в жестких климатических условиях. Срок сохраняемости 25 лет подтверждает стабильность материалов и покрытий при длительном хранении без потери эксплуатационных свойств.

Соединители серии СШР60 состоят из двух частей — вилки и розетки, каждая из которых может быть блочной (приборной) или кабельной. Резьбовое сочленение обеспечивает надежный контакт и защиту от внешних воздействий, а одношпоночная поляризация исключает ошибочную ориентацию при сборке. Серебряное покрытие контактов дополнительно способствует стабильной работе соединения при длительной эксплуатации и хранении.
