Общее описание

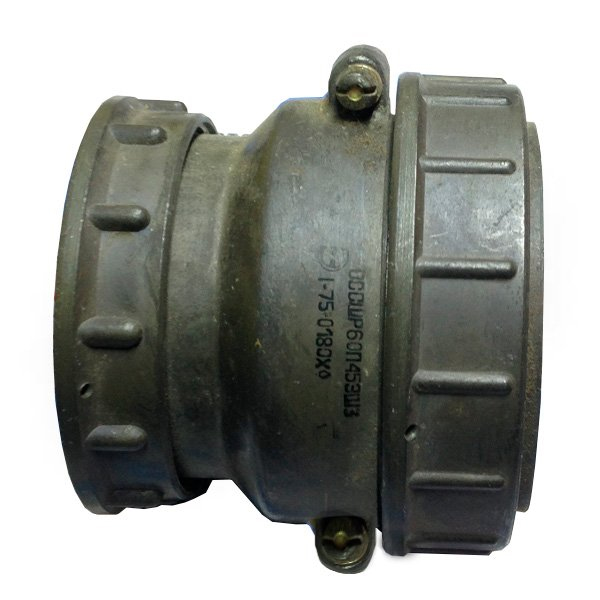

СШР60П45ЭШ3 — кабельная розетка, представляющая собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие относится к категории СШР60 и выпускается с приёмкой «5», а также имеет год выпуска 90.

Назначение и область применения

Розетка применяется в радиоэлектронной и радиотехнической аппаратуре для блочного соединения цепей, в том числе в измерительных приборах. Сочленение частей соединителя осуществляется при помощи резьбы с одношпоночной поляризацией корпусов, что исключает неправильную стыковку. Конструкция подходит как для внутреннего, так и для наружного монтажа при условии защиты от пыли и воды. Данная розетка рассчитана на экранированный кабель и оснащена прямым патрубком и гайкой.

Расшифровка обозначения

• СШР — тип соединителя.
• 60 — условный размер корпуса, диаметр около 72,5 мм.
• П — прямой патрубок.
• 45 — количество контактов диаметром 2,5 мм.
• Э — гайка для экранированного кабеля.
• Ш — розетка.
• 3 — сочетание контактов.

Технические характеристики

• Рабочий ток: от 17,5 до 35 А на контакт.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество соединений: до 500 циклов.
• Наработка: не менее 1000 часов.
• Срок хранения: от 15 до 25 лет.
• Материал контактов: латунь с серебряным покрытием.
• Пайка проводов сечением 3 мм².
• Материал корпуса: алюминиевый сплав.

Условия эксплуатации

Диапазон рабочих температур составляет от минус 60 до плюс 70 градусов Цельсия. Климатическое исполнение — УХЛ. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, а также линейное ускорение 2000 метров на секунду в квадрате.

Конструктивные особенности и комплектация

Розетка выполнена в негерметичном исполнении, что определяет её применение в условиях, где не требуется полная герметизация. Корпус изготовлен из алюминиевого сплава, контакты — из латуни с серебряным покрытием, обеспечивающим стабильное переходное сопротивление. Соединитель предназначен для экранированного кабеля с прямым патрубком и гайкой, что упрощает монтаж и обеспечивает надёжное крепление кабеля. Приёмка «5» подтверждает соответствие изделия установленным требованиям для ответственных применений. Год выпуска — 90.
