Назначение и область применения

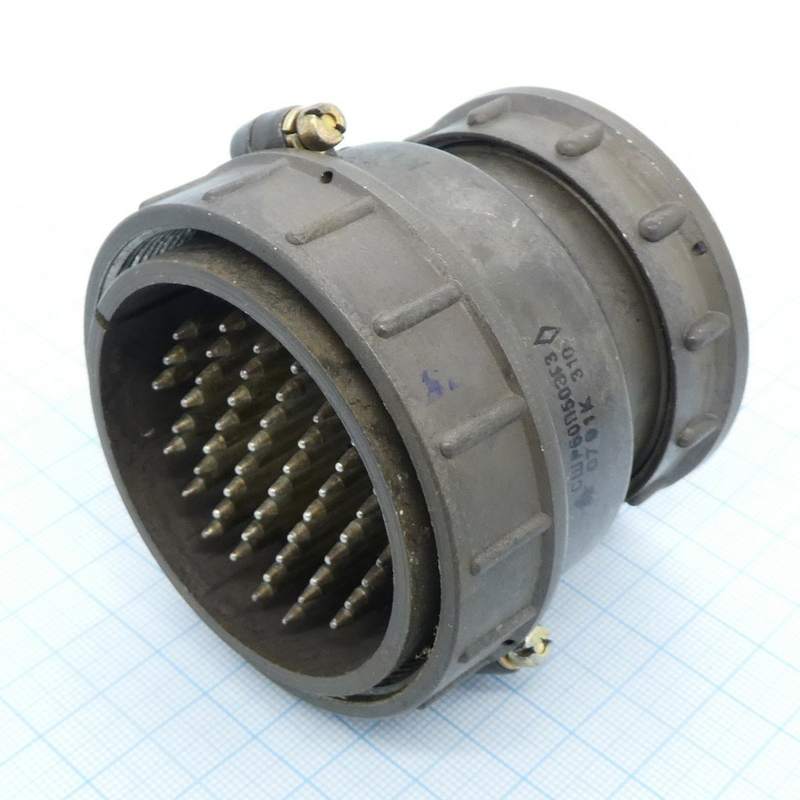

СШР60П0Г3 «5» представляет собой цилиндрический низкочастотный негерметичный разъём (соединитель) серии СШР60, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В. Изделие рассчитано на использование в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Разъём применяется при монтаже с экранированными или неэкранированными кабелями. В зависимости от конкретного исполнения модель может выпускаться в приборном или кабельном варианте — как вилка или розетка, без патрубка либо с прямым или угловым патрубком. Приёмка «5» подтверждает соответствие изделия установленным требованиям к качеству и пригодности для применения в аппаратуре, где требуется надёжное разъёмное соединение.

Артикул изделия — 8581. Серия СШР60 объединяет разъёмы с цилиндрическим корпусом и байонетным или резьбовым способом сочленения, что обеспечивает быстрое и надёжное соединение и расчленение электрических цепей.

Технические характеристики и подтверждённые особенности

Изделие обладает следующими электрическими и эксплуатационными параметрами, подтверждёнными для данной серии:

• сопротивление контактов — не более 1,3 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• максимальная токовая нагрузка на контакт — от 17,5 до 35 А в зависимости от модификации;
• количество циклов сочленений и расчленений — до 500;
• рабочий температурный диапазон — от минус 60 до плюс 70 градусов Цельсия;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 25 лет.

Контакты разъёма имеют серебряное напыление, диаметр контакта составляет 1 мм. Общее количество контактов в изделиях данной серии, как правило, равно двум. Негерметичное исполнение означает, что разъём не предназначен для эксплуатации в условиях прямого воздействия влаги, пыли или агрессивных сред без дополнительной защиты.

Применение и особенности монтажа

СШР60П0Г3 «5» применяется в составе радиоэлектронных блоков, измерительной аппаратуры, устройств связи и другой техники, где требуется разъёмное соединение цепей с рабочими частотами до 3 МГц. Серебряное напыление контактов обеспечивает низкое переходное сопротивление и стабильный электрический контакт на протяжении длительного срока эксплуатации.

При монтаже изделия допускается использование экранированных и неэкранированных кабелей. Наличие вариантов с прямым или угловым патрубком позволяет подобрать исполнение, оптимальное для конкретных условий компоновки аппаратуры. Перед установкой необходимо учитывать, что разъём относится к негерметичным, поэтому место его размещения должно исключать попадание влаги и загрязнений на контактные поверхности.

Изделие сохраняет работоспособность при температурах от минус 60 до плюс 70 градусов Цельсия, что позволяет использовать его в аппаратуре, эксплуатируемой в широком диапазоне климатических условий. Срок сохраняемости 25 лет подтверждает стабильность характеристик при длительном хранении в надлежащих условиях.

Подтверждённые параметры надёжности

Минимальная наработка изделия составляет 1000 часов, а допустимое количество циклов сочленений и расчленений достигает 500. Эти показатели позволяют применять разъём в аппаратуре, где требуется периодическое обслуживание, замена блоков или перекоммутация кабелей. Сопротивление изоляции не менее 5000 МОм обеспечивает надёжное разделение цепей и снижает риск утечек тока между контактами.

Приёмка «5» указывает на то, что изделие прошло установленные процедуры контроля качества и соответствует предъявляемым требованиям для применения по назначению в составе радиоэлектронной аппаратуры.
