Назначение соединителя СШР60П0ЭШ3Н

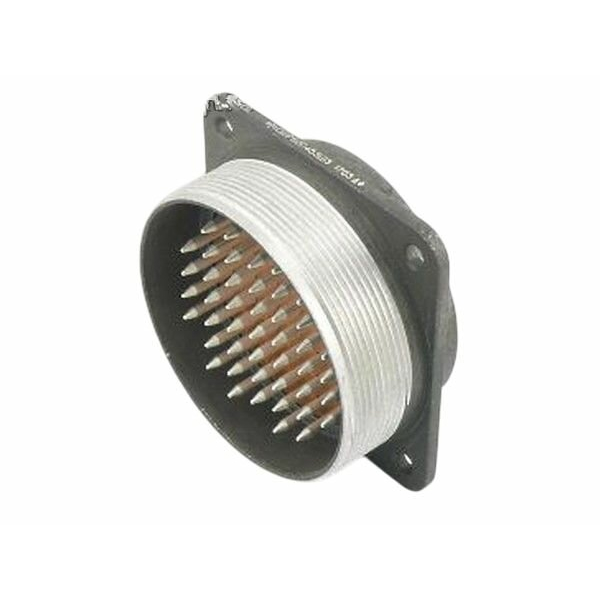

СШР60П0ЭШ3Н с коннектором «5» представляет собой цилиндрический низкочастотный негерметичный соединитель. Он применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Основная задача изделия — обеспечение надёжного соединения и разъединения проводов, кабелей или блоков в электро- и радиоаппаратуре.

Конструктивно соединитель состоит из двух частей: вилки и розетки. Такое исполнение позволяет многократно собирать и разбирать электрическую цепь без пайки и необратимого монтажа. Изделие относится к серии СШР60 и предназначено как для внутреннего, так и для наружного применения при условии защиты от пыли и влаги.

Расшифровка условного обозначения

Маркировка СШР60П0ЭШ3Н отражает ключевые параметры и конструктивные особенности изделия:

• СШР — тип соединителя: цилиндрический низкочастотный.
• 60 — условный размер корпуса.
• П — конструктивное исполнение с прямым патрубком для кабельной части.
• 0 — вариант без определённого количества контактов или спецификация прибора, допускающая вариации в маркировке.
• Э — гайка патрубка для экранированного кабеля.
• Ш — розетка.
• 3 — сочетание контактов.
• Н — покрытие контактов: никель.

Обозначение «5» в названии (коннектор «5») может указывать на конкретный тип или позицию в схеме, аналогичную стандартным моделям серии СШР60. В карточке товара этот параметр отнесён к приёмке.

Технические характеристики

Соединитель рассчитан на работу в достаточно широком диапазоне условий. Ниже приведены подтверждённые параметры изделия.

• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка на контакт — до 35 А для кабельной части.
• Количество циклов сочленения-расчленения — до 500.
• Наработка — не менее 1000 часов.
• Диапазон рабочих температур — от минус 60 до плюс 70 градусов Цельсия.
• Устойчивость к вибрациям — до 300 метров на секунду в квадрате.
• Климатическое исполнение — УХЛ.
• Срок сохраняемости — 25 лет.

Диаметр хвостовиков контактов позволяет подсоединять провода сечением до 3 квадратных миллиметров. Никелевое покрытие контактов обеспечивает надёжный электрический контакт в сложных условиях эксплуатации.

Применение и условия эксплуатации

Соединитель востребован в электро- и радиоаппаратуре, где требуется разъёмное соединение кабелей и блоков. Благодаря рабочему напряжению до 850 В и частоте до 3 МГц он подходит для цепей питания и сигнальных цепей низкой частоты. Исполнение с гайкой патрубка под экранированный кабель позволяет применять изделие там, где важна защита от помех.

Изделие допускает внутреннее и наружное применение при защите от пыли и влаги. Устойчивость к вибрациям и расширенный температурный диапазон делают его пригодным для тяжёлых условий. Климатическое исполнение УХЛ подтверждает пригодность к работе в умеренном и холодном климате. Заявленный срок сохраняемости 25 лет свидетельствует о длительном хранении без потери рабочих свойств.

Ключевые особенности

1. Цилиндрический низкочастотный негерметичный соединитель серии СШР60.
2. Две части в комплекте конструкции: вилка и розетка.
3. Рабочее напряжение до 850 В, частота до 3 МГц.
4. Никелевое покрытие контактов и экранированный патрубок с гайкой.
5. Токовая нагрузка до 35 А на контакт кабельной части.
6. До 500 циклов сочленения и наработка не менее 1000 часов.
7. Провода сечением до 3 квадратных миллиметров.
8. Работа при температуре от минус 60 до плюс 70 градусов Цельсия.
9. Климатическое исполнение УХЛ и срок сохраняемости 25 лет.
