Назначение

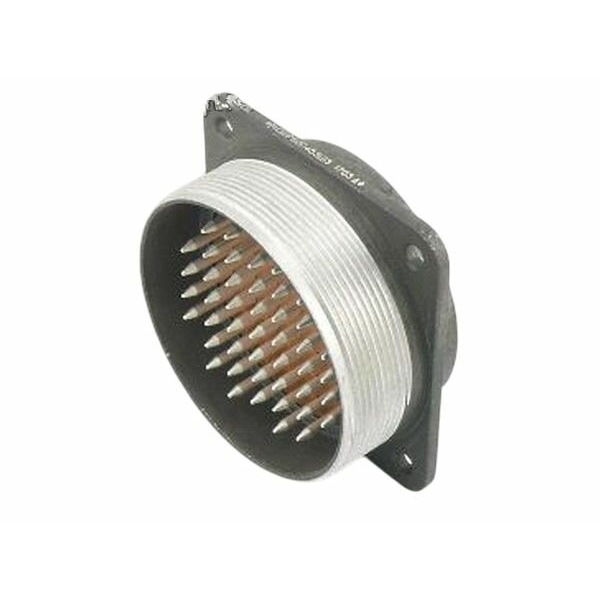

СШР60П0ЭШ3Н — это цилиндрический низкочастотный негерметичный электрический разъём розеточного типа, предназначенный для создания надёжных разъёмных соединений в цепях постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В. Изделие относится к серии СШР60 и рассчитано на применение в составе радиоэлектронной аппаратуры, измерительных приборов и судовой техники. Разъём обеспечивает стабильный электрический контакт при блочном или кабельном монтаже, в том числе с экранированными кабелями.

Конструкция с прямым патрубком и гайкой патрубка для экранированного кабеля позволяет использовать СШР60П0ЭШ3Н в условиях, где требуется защита цепей от внешних электромагнитных помех. Приборное исполнение корпуса делает разъём удобным для установки непосредственно внутри оборудования, на панелях или шасси. Резьбовой способ соединения обеспечивает плотное прилегание контактных частей и устойчивость к механическим нагрузкам.

Подтверждённые особенности

СШР60П0ЭШ3Н изготавливается из металла, а контакты имеют серебряное напыление. Такое покрытие снижает переходное сопротивление контакта до значения не более 1,3 мОм, что особенно важно при передаче сигналов малой амплитуды и при работе с повышенными токами. Максимальная токовая нагрузка на контакт составляет от 17,5 до 35 А в зависимости от конкретной части разъёма.

К числу подтверждённых технических характеристик относятся:

• сопротивление изоляции — не менее 5000 МОм;
• рабочий диапазон температур — от минус 60 до плюс 70 градусов Цельсия;
• допустимое количество соединений-расчленений — до 500;
• минимальная наработка — 1000 часов;
• климатическое исполнение — УХЛ, умеренный и холодный климат.

Эти параметры подтверждают способность разъёма сохранять работоспособность при значительных перепадах температур и многократных коммутациях. Негерметичное исполнение не предполагает полной изоляции от влаги и пыли, поэтому изделие предназначено для размещения внутри корпусов приборов или в условиях, где прямое воздействие внешней среды исключено.

Применение

Основная область применения СШР60П0ЭШ3Н — соединение электрических цепей в стационарном и мобильном оборудовании. Разъём востребован в измерительной технике, где важны низкое переходное сопротивление и стабильность параметров при многократных переподключениях. В судовой аппаратуре изделие используется для организации внутренних межблочных связей, устойчивых к вибрациям и умеренным климатическим воздействиям.

Резьбовое соединение позволяет применять разъём в устройствах, подверженных механическим колебаниям, предотвращая самопроизвольное расчленение. Прямой патрубок и гайка для экранированного кабеля упрощают монтаж и обеспечивают корректную заделку экранирующей оплётки, что способствует снижению уровня наводимых помех.

СШР60П0ЭШ3Н подходит для замены аналогичных розеток серии СШР60 в действующем оборудовании. Благодаря стандартизированному условному размеру корпуса 60 изделие совместимо с ответными кабельными вилками соответствующего типоразмера. Использование серебряного покрытия контактов дополнительно повышает надёжность при длительной эксплуатации в условиях умеренного и холодного климата, характерных для производственных и транспортных объектов.

Особенности монтажа и эксплуатации

При монтаже СШР60П0ЭШ3Н необходимо учитывать, что разъём относится к приборной части и устанавливается на неподвижную поверхность оборудования. Подключение экранированного кабеля выполняется через гайку патрубка, которая обеспечивает фиксацию кабеля и электрический контакт экрана с корпусом разъёма. Перед началом эксплуатации рекомендуется проверять затяжку резьбового соединения и состояние серебряного покрытия контактов.

Допустимое количество соединений-расчленений до 500 позволяет использовать разъём в оборудовании, требующем периодического отключения и подключения блоков. При этом следует избегать приложения изгибающих усилий к кабелю вблизи места заделки, чтобы не нарушить целостность экранирующей оплётки и контактных элементов.

Изделие предназначено для работы с токами, не превышающими указанные значения для каждой конкретной части разъёма. При проектировании цепи необходимо учитывать суммарную нагрузку и допустимый нагрев контактов. Соблюдение этих условий обеспечивает заявленную наработку не менее 1000 часов и сохранение сопротивления изоляции на уровне не менее 5000 МОм в пределах рабочего диапазона температур.
