Назначение и область применения

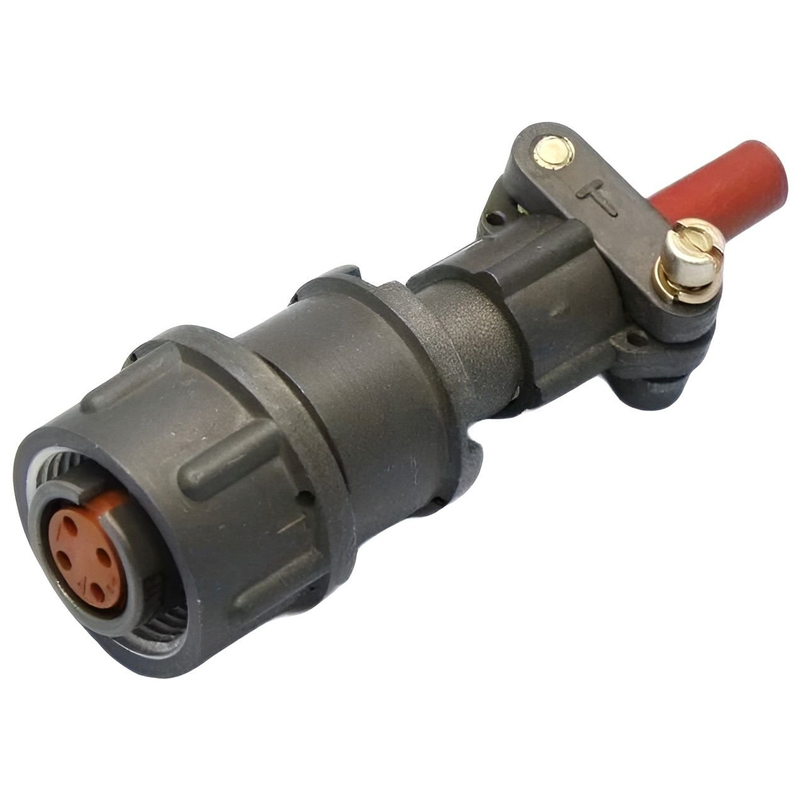

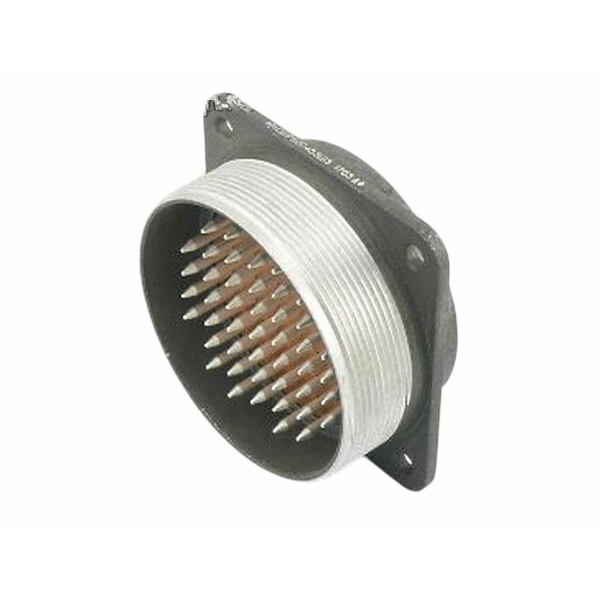

СШР60П0ЭШ3 представляет собой цилиндрический низкочастотный соединитель-вилку, предназначенный для надёжного подключения в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Устройство относится к категории негерметичных приборных соединителей без патрубка и рассчитано на объёмный монтаж с резьбовой фиксацией в сочленённом положении.

Основная сфера применения — промышленные системы, включая HVAC-оборудование и компрессорные установки, где предъявляются повышенные требования к устойчивости соединений в условиях вибрации, механических ударов и перепадов температур. Вилка взаимосочленяема с розетками серий СШР и СШРГ, что обеспечивает совместимость с широким парком уже установленного оборудования и упрощает комплектацию при модернизации или ремонте.

Конструктивные особенности и расшифровка обозначения

Маркировка СШР60П0ЭШ3 содержит информацию о типе и исполнении соединителя:

• СШР — тип цилиндрического низкочастотного соединителя;
• 60 — условный размер корпуса;
• П — приборное исполнение без патрубка;
• 0 — вариант нумерации контактов или модификация (в источниках варьируется как П45 или П50);
• ЭШ — экранированный вариант с покрытием контактов серебром, под пайку проводов;
• 3 — сочетание контактов.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации. Резьбовая фиксация в сочленённом положении предотвращает самопроизвольное расчленение под воздействием вибрационных нагрузок, что особенно важно для компрессорного и климатического оборудования с постоянной механической активностью.

Электрические параметры

Соединитель рассчитан на работу с максимальной токовой нагрузкой до 500 А суммарно, при этом на отдельный контакт допускается ток до 35 А. Электрические характеристики обеспечивают стабильную передачу сигналов и питающих напряжений в низкочастотном диапазоне:

• сопротивление контактов — не более 1,3 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочее напряжение — до 850 В (амплитудное значение);
• диапазон частот — до 3 МГц.

Низкое сопротивление контактов минимизирует нагрев при протекании рабочих токов, а высокое сопротивление изоляции исключает утечки между цепями даже при повышенной влажности и загрязнении поверхности диэлектриков.

Устойчивость к внешним воздействиям

СШР60П0ЭШ3 разработан для эксплуатации в суровых промышленных условиях. Конструкция и применённые материалы обеспечивают сохранение работоспособности при следующих внешних воздействиях:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с²;
• механические удары одиночного действия с ускорением до 10000 м/с²;
• температура окружающей среды от минус 60 до плюс 70 °C;
• перегрев контактов до плюс 115 °C;
• пониженное атмосферное давление до 1,3·10⁻² Па.

Соединитель сохраняет герметичность электрических цепей и механическую целостность при многократных циклах сочленения и расчленения — допустимое количество операций достигает 500. Минимальная наработка составляет от 1000 до 5000 часов в зависимости от режима эксплуатации, а срок сохраняемости при надлежащих условиях хранения — от 15 до 25 лет.

Применение в промышленных системах

Благодаря сочетанию экранирования, серебряного покрытия контактов и высокой механической стойкости вилка СШР60П0ЭШ3 востребована в промышленных холодильных установках, системах кондиционирования и вентиляции, а также в компрессорном оборудовании. Устройство обеспечивает надёжный электрический контакт при постоянной вибрации от работающих компрессоров, перепадах температур и воздействии технологических загрязнений.

Конструкция без патрубка и приборное исполнение позволяют монтировать соединитель непосредственно на корпусах блоков управления, распределительных щитах и панелях автоматики. Экранированный вариант исполнения снижает влияние электромагнитных помех на сигнальные цепи, что особенно важно при совместной прокладке силовых и управляющих линий в ограниченном пространстве промышленных установок.
