Назначение соединителя СШР60П0ЭШ3

СШР60П0ЭШ3 с коннектором «5» относится к серии цилиндрических низкочастотных негерметичных соединителей СШР. Такие соединители предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для электрического соединения и разъединения цепей в составе радиоэлектронной и радиотехнической аппаратуры, где требуется компактный цилиндрический разъём с возможностью работы с экранированным кабелем.

Расшифровка обозначения

Маркировка СШР60П0ЭШ3 читается по элементам следующим образом:

• СШР — тип соединителя: цилиндрический низкочастотный.
• 60 — условный размер корпуса.
• П — конструктивное исполнение с прямым патрубком (для кабельной части) либо без патрубка (приборная часть).
• 0 — модификация нулевого исполнения или специфика контактов.
• Э — гайка патрубка для экранированного кабеля.
• Ш — розетка.
• 3 — сочетание контактов, типичное для серии.

Коннектор «5» может указывать на конкретный тип контакта или комплект в этой серии, часто с диаметром 2,5 мм и серебряным покрытием.

Подтверждённые технические особенности

Для соединителей серии СШР заявлены следующие параметры:

• сопротивление контактов — не более 1–1,3 мОм;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• максимальная токовая нагрузка на контакт — 17,5–35 А в зависимости от части;
• климатическое исполнение — УХЛ;
• способ монтажа — пайкой;
• количество сочленений-расчленений — до 500 циклов;
• срок сохраняемости — 15–25 лет.

Изделие относится к негерметичным соединителям, то есть не предназначено для работы в условиях прямого воздействия влаги под давлением. Приёмка по характеристике VirtueMart указана как «5».

Область применения и совместимость

Соединители СШР используются в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения для внутреннего монтажа с экранированным кабелем, включая узлы и блоки. Вилки и розетки взаимосочленяемы с аналогами серий СШР и СШРГ, что упрощает замену и комплектование аппаратуры однотипными разъёмами.

Благодаря цилиндрическому корпусу и исполнению с гайкой патрубка под экранированный кабель, соединитель удобен для внутреннего монтажа, где требуется ограничить влияние помех и обеспечить надёжный электрический контакт в условиях умеренного и холодного климата. Монтаж выполняется пайкой, что предъявляет требования к подготовке проводников и аккуратности при сборке.

Краткие итоги

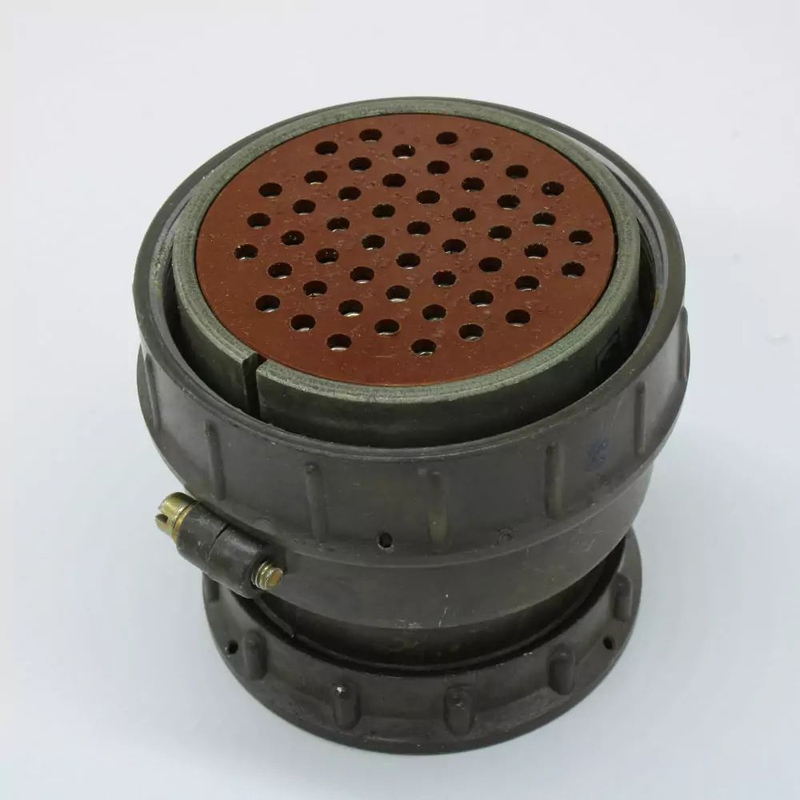

СШР60П0ЭШ3 с коннектором «5» — розетка серии СШР с условным размером корпуса 60, исполнением с прямым патрубком и гайкой под экранированный кабель. Изделие рассчитано на цепи с частотой до 3 МГц и напряжением до 850 В (амплитудное значение), выдерживает до 500 циклов сочленения и имеет срок сохраняемости 15–25 лет. Поставляется в рамках категории СШР, приёмка — «5». Артикул — 8590.
