Назначение соединителя СШР60П0ЭШ3

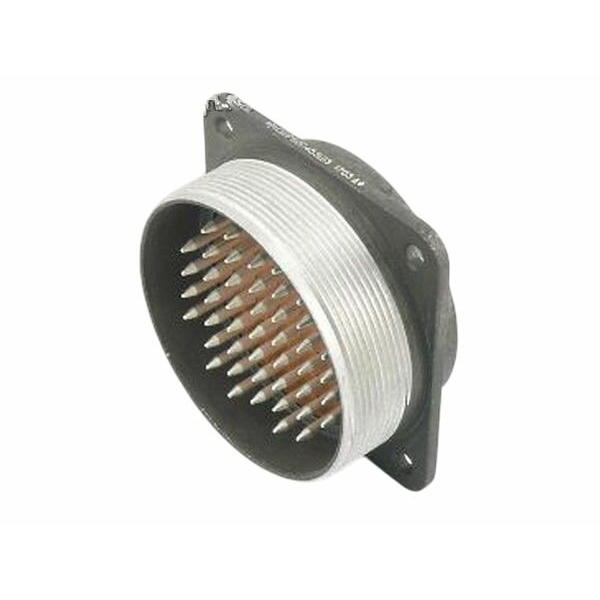

СШР60П0ЭШ3 производства «Элекон» — цилиндрический низкочастотный негерметичный соединитель, выпускаемый в виде розетки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Соединитель относится к серии СШР60 и применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Обозначение «0ЭШ3» указывает на приборный монтаж розетки с резьбовой фиксацией. Приёмка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции.

Основные технические характеристики

Электрические и эксплуатационные параметры соединителя определяют его применимость в ответственных цепях передачи питания и сигналов.

• Максимальная общая токовая нагрузка — до 540 А.
• Токовая нагрузка на одиночный контакт — до 35 А.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 25 лет.
• Число контактов — 50 диаметром 2,5 мм.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель рассчитан на работу в сложных условиях, включая повышенную влажность и смену температур. Климатическое исполнение — УХЛ.

Температурный диапазон

Рабочие температуры составляют от минус 60 °C до плюс 70 °C; по некоторым данным допускается эксплуатация до плюс 85 °C.

Механические и климатические нагрузки

• Синусоидальная вибрация от 1 до 5000 Гц с ускорением до 300 м/с².
• Механические удары до 10000 м/с² (одиночные).
• Пониженное давление до 1,3·10⁻² Па.

Благодаря совокупности этих характеристик СШР60П0ЭШ3 подходит для применения в составе аппаратуры, работающей в условиях вибраций, ударных нагрузок и разрежённой атмосферы.

Область применения

Соединитель востребован в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется коммутация цепей постоянного и переменного тока при напряжении до 850 В и частоте до 3 МГц. Розетка приборного монтажа с резьбовой фиксацией обеспечивает надёжное механическое удержание ответной части при эксплуатации в условиях повышенных нагрузок.

Изделие выпускается производителем «Элекон» под артикулом 8591 и входит в категорию СШР60.
