Назначение соединителя СШР60П0ЭГ3Н

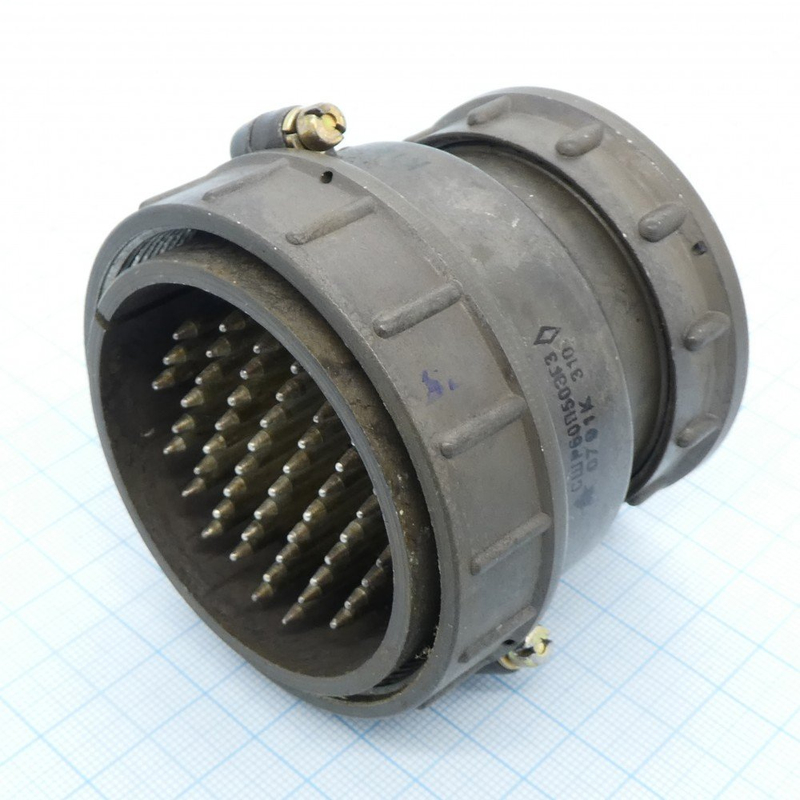

СШР60П0ЭГ3Н — это цилиндрический низкочастотный негерметичный соединитель (розетка), предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется там, где требуется надёжное разъёмное соединение проводов и блоков в составе промышленной электро- и радиоаппаратуры.

Конструктивно соединитель состоит из двух частей — вилки и розетки. Условное обозначение «Коннектор «5»» относится к варианту исполнения или схеме контактов в маркировке изделия. Розетка выполнена в типоразмере 60 и имеет никелевое покрытие контактной части.

Расшифровка обозначения и конструктивные особенности

Обозначение СШР60П0ЭГ3Н построено по принятой для этой серии схеме, в которой каждая позиция несёт конкретную информацию об исполнении изделия:

• типоразмер 60 — определяет габаритную группу соединителя;
• конструкция П — исполнение без патрубка для приборной части;
• Э — наличие гайки для экранированного кабеля;
• Г — розетка;
• 3 — сочетание контактов;
• Н — никелевое покрытие.

Такое исполнение позволяет монтировать соединитель с экранированными кабелями, что важно для аппаратуры, чувствительной к помехам. Негерметичное исполнение означает, что изделие предназначено для работы в нормальных условиях эксплуатации, без воздействия влаги под давлением и агрессивных сред.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя. Они определяют его применимость в конкретных электрических цепях и режимах работы.

• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка — 500 А суммарно, до 35 А на один контакт.
• Количество сочленений-расчленений — не менее 500 циклов.
• Наработка — минимум 1000 часов.
• Срок хранения — 25 лет.
• Приемка — «5».

Низкое переходное сопротивление контактов обеспечивает минимальные потери и нагрев в местах соединения, а высокое сопротивление изоляции — электрическую безопасность и отсутствие паразитных утечек между цепями. Заявленный ресурс по числу сочленений и наработке позволяет использовать соединитель в аппаратуре, которая подвергается периодическому обслуживанию и перекоммутации.

Условия эксплуатации и устойчивость к воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с². Это делает его пригодным для установки в оборудование, работающее в условиях механических нагрузок, в том числе на подвижных объектах и в промышленных установках.

Благодаря сочетанию вибростойкости, широкого частотного диапазона до 3 МГц и допустимого напряжения до 850 В, изделие подходит для электро- и радиоаппаратуры различного назначения, включая монтаж с экранированными кабелями.

Область применения

СШР60П0ЭГ3Н применяется в промышленной аппаратуре для надёжного соединения проводов и блоков. Типичные сценарии использования включают:

1. коммутацию силовых и сигнальных цепей постоянного и переменного тока;
2. подключение блоков и модулей, требующих частой разборки и сборки;
3. монтаж экранированных кабельных линий с использованием гайки для экрана;
4. построение цепей с токами до 35 А на контакт и общей нагрузкой до 500 А.

Изделие поставляется как розетка в исполнении с никелевым покрытием и предназначено для эксплуатации в составе ответных вилок соответствующей серии. Перед применением следует убедиться, что параметры цепи по напряжению, току и частоте не превышают указанных значений, а условия работы не требуют герметичного исполнения.
