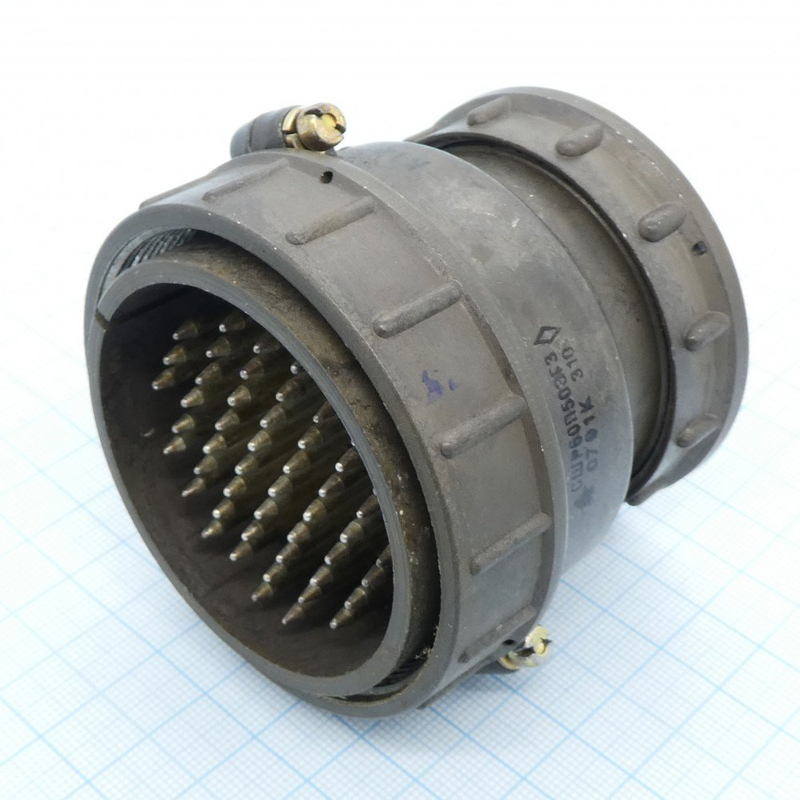

Назначение соединителя СШР60П0ЭГ3Н «5»

СШР60П0ЭГ3Н «5» представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие относится к категории СШР60 и выполнено в виде розетки блочной, то есть приборной части без патрубка, с условным размером корпуса 60. Соединитель рассчитан на 50 контактов, что подтверждается структурой обозначения и сопоставлением с аналогичными моделями серии СШР.

Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, где требуется надёжное соединение и разъединение электрических цепей, проводов, кабелей или отдельных блоков. Сочленение осуществляется резьбовым способом с одношпоночной поляризацией корпусов, что исключает неправильное подключение ответной части. Монтаж производится методом пайки, контакты имеют серебряное покрытие, обеспечивающее стабильное электрическое соединение. Климатическое исполнение УХЛ допускает использование изделия для внутреннего монтажа в умеренном и холодном климате.

Подтверждённые технические особенности

Соединитель СШР60П0ЭГ3Н «5» характеризуется следующими электрическими и механическими параметрами, подтверждёнными для данной модели:

• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка на один контакт — 35 А.
• Допустимое количество сочленений-расчленений — 500 циклов.
• Рабочий температурный диапазон — от минус 60 до плюс 70 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 25 лет.

Конструктивно изделие представляет собой экранированный соединитель с гайкой крепления, серия 3, нормальные габариты. Расшифровка обозначения СШР60П0ЭГ3Н подтверждает принадлежность к типу соединителей с серебряными контактами серии ШР, приборному исполнению без патрубка, экранированному варианту с гайкой.

Приёмка изделия соответствует категории «5», что регламентирует установленный порядок контроля качества при выпуске продукции. Артикул товара — 8589. Покрытие контактов серебром обеспечивает низкое переходное сопротивление и устойчивость к окислению в условиях длительной эксплуатации.

Применение и монтаж

СШР60П0ЭГ3Н «5» предназначен для стационарной установки в корпуса радиоэлектронных блоков, стоек и приборных панелей. Блочная розетка без патрубка монтируется непосредственно на шасси или печатную плату, кабельная часть подключается пайкой к контактным хвостовикам. Резьбовое сочленение с одношпоночной поляризацией гарантирует точное совмещение контактов и защиту от случайного проворота при вибрационных нагрузках.

Изделие подходит для эксплуатации в составе промышленной аппаратуры, контрольно-измерительных комплексов, источников питания и коммутационного оборудования, где напряжение не превышает 850 В, а частота — 3 МГц. Токовая нагрузка до 35 А на контакт позволяет использовать соединитель в силовых цепях умеренной мощности. Диапазон рабочих температур от минус 60 до плюс 70 градусов Цельсия обеспечивает функционирование как в отапливаемых помещениях, так и в неотапливаемых технических отсеках.

Срок сохраняемости 25 лет подтверждает пригодность изделия к длительному хранению без потери эксплуатационных характеристик при соблюдении условий консервации и упаковки. Ресурс в 500 циклов сочленений-расчленений достаточен для аппаратуры, не требующей частой перекоммутации в процессе эксплуатации.
