Назначение и область применения

СШР60П0ЭГ3 с вилками «5» представляет собой цилиндрический низкочастотный соединитель, выполненный в виде кабельной вилки общего назначения. Изделие предназначено для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное разъёмное соединение с возможностью многократного сочленения и расчленения. Соединитель рассчитан на применение как внутри аппаратуры, так и снаружи — при условии обеспечения защиты от пыли и влаги.

Благодаря резьбовому методу сочленения соединение сохраняет стабильность электрических параметров при механических воздействиях, а объёмный монтаж допускает подключение проводников непосредственно к контактным хвостовикам. Изделие относится к серии СШР60 и применяется в промышленной электронике, измерительных системах, блоках питания и коммутационных устройствах.

Конструктивные особенности и технические характеристики

Соединитель имеет условный размер корпуса 60 и нулевой номер контактного набора (П0). Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и стабильность сигнала. Прямой патрубок для экранированного кабеля обозначается индексом ЭГ. Корпус изготовлен из алюминиевого сплава, вставка — из карболита, цвет изделия тёмно-серый. Габаритные размеры составляют примерно 72×81×66 мм, масса — около 258 г.

Основные электрические параметры:

• Рабочий ток — 17,5–20 А
• Максимальное напряжение постоянного тока — до 850 В
• Сопротивление контактов — не более 1 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Диаметр контактов — 2,5 мм

Условия эксплуатации и стойкость к внешним воздействиям

Изделие сохраняет работоспособность в диапазоне температур от -60 до +60 °C при относительной влажности до 98% (при +25 °C). Допустимый интервал атмосферного давления — от 1,33×10⁻⁴ Па до 50,6×10⁴ Па. Соединитель выдерживает синусоидальную вибрацию в диапазоне частот 1–5000 Гц с ускорением до 300 м/с², механические удары одиночного действия с ускорением до 5000–10000 м/с² и линейные нагрузки до 2000 м/с².

Надёжность и срок службы

Климатическое исполнение — УХЛ. Ресурс составляет 500 циклов сочленения-расчленения, минимальная наработка — 1000 часов. Такие показатели позволяют использовать соединитель в аппаратуре, эксплуатируемой в условиях умеренного и холодного климата с периодическими механическими нагрузками.

Приёмка и происхождение

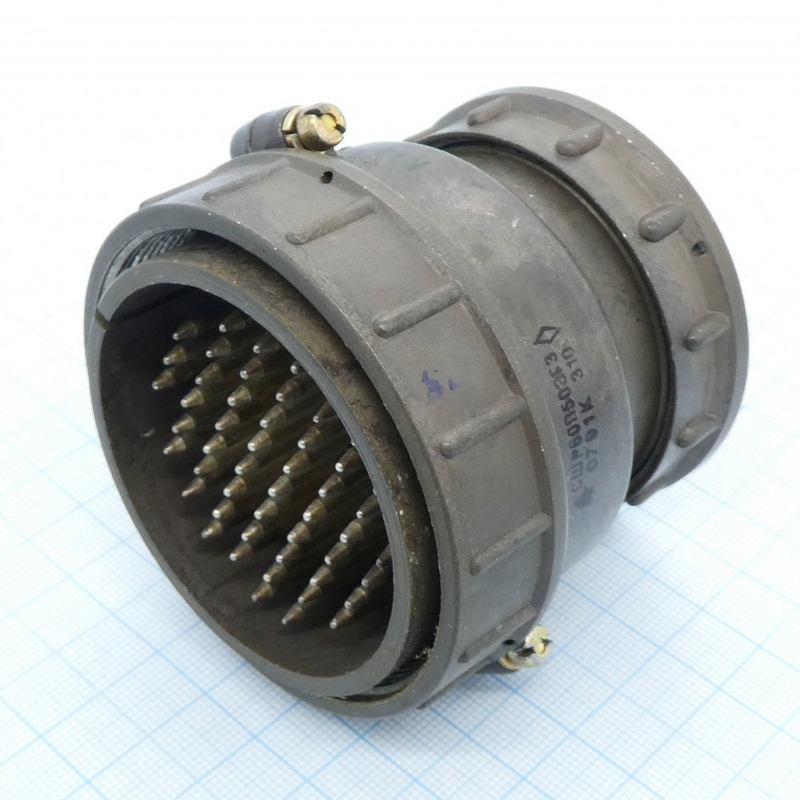

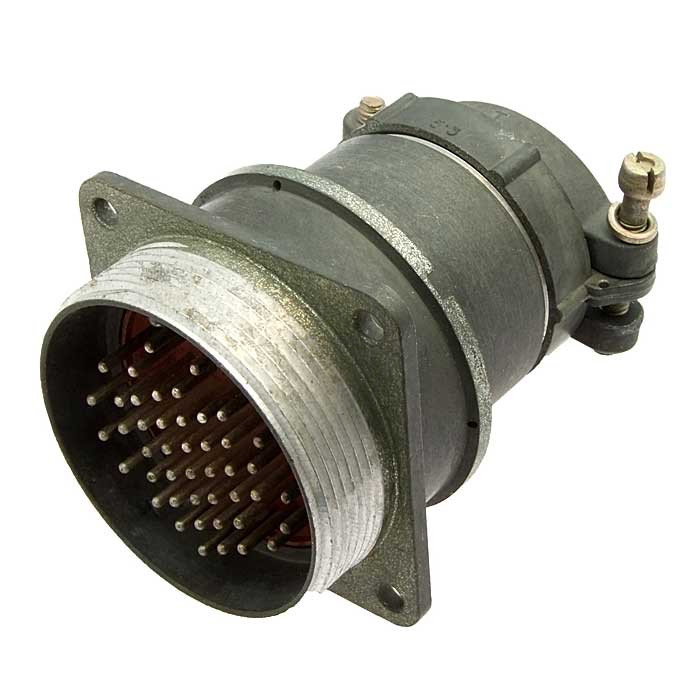

Обозначение вилки «5» указывает на вид приёмки — ВП, ПЗ по нормам ГЕО.364.107 ТУ. Производство изделия осуществлялось ПО «Коннектор» (Харьков) в период с 1976 по 1991 год. Артикул изделия — 8586. На изображении, сопровождающем товар, показаны типичные разъёмы серии СШР, включая кабельные вилки с патрубками, аналогичные СШР60П0ЭГ3.

Соединитель поставляется как самостоятельное изделие и предназначен для монтажа на кабель силами потребителя. При монтаже следует учитывать объёмный способ подключения и необходимость герметизации места ввода кабеля при наружной установке.
