Назначение и область применения

Розетка СШР60П0ЭГ3 относится к серии цилиндрических низкочастотных соединителей СШР60 и предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной и электронной аппаратуры, где требуется надёжный разъёмный контакт с высокой токовой нагрузкой.

Изделие используется в составе пары «вилка–розетка» при монтаже на приборной части или в составе кабельных линий. Конструкция рассчитана на эксплуатацию в условиях вибрационных и ударных воздействий, что делает розетку пригодной для аппаратуры общего и специального назначения, в том числе с климатическим исполнением УХЛ (умеренно-холодный, сухой климат).

Конструктивные и электрические особенности

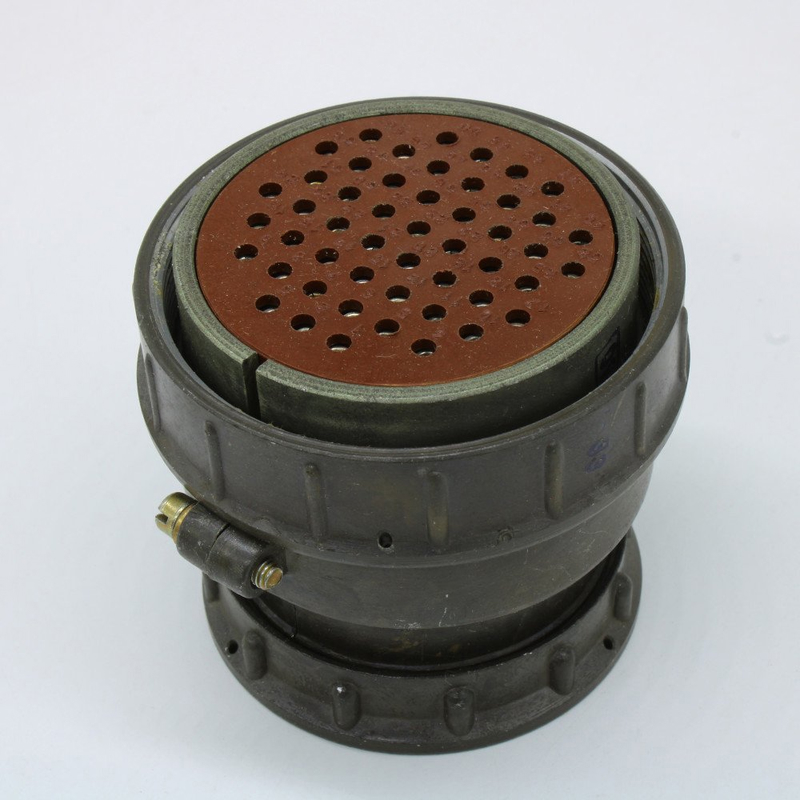

СШР60П0ЭГ3 представляет собой цилиндрический негерметичный разъём розеточного типа. Для розеток серии СШР60П характерно использование контактов диаметром около 2,5 мм, рассчитанных на повышенную токовую нагрузку. Количество контактов и их точный диаметр зависят от конкретного типоисполнения.

Подтверждённые электрические параметры для данной серии:

• сопротивление контактов — не более 1,3 мОм;
• сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях;
• максимальная токовая нагрузка на одиночный контакт — от 17,5 до 35 А в зависимости от исполнения;
• суммарная токовая нагрузка на соединитель — до 500–540 А при соответствующей комплектации контактами;
• рабочее напряжение — до 850 В амплитудного значения;
• диапазон рабочих частот — до 3 МГц.

Эксплуатационные характеристики

Соединитель рассчитан на значительное число циклов сочленения-расчленения — порядка 500 тысяч и более в зависимости от типоисполнения, что обеспечивает длительный срок службы при регулярных переподключениях. Такая механическая износостойкость позволяет использовать розетку в оборудовании, где требуется частое обслуживание, замена блоков или перекоммутация линий.

По обозначению «5» в наименовании указывается вид приёмки — как правило, приёмка ВП или ПЗ по стандартной технической документации, а не наименование отдельного типа розетки. Это означает, что изделие прошло соответствующий контроль качества и поставляется по установленным требованиям для применения в составе радиоэлектронной аппаратуры.

Условия монтажа и эксплуатации

Розетки серии СШР60П предназначены для установки во внутренних и частично защищённых от внешних воздействий местах. При монтаже необходимо учитывать негерметичное исполнение разъёма: изделие не рассчитано на прямое попадание влаги, агрессивных сред или пыли без дополнительной защиты. При эксплуатации в составе аппаратуры с климатическим исполнением УХЛ требуется соблюдение условий по температуре, влажности и механическим нагрузкам, установленных технической документацией на конкретное изделие.

При выборе ответной части следует использовать вилку соответствующего типоисполнения серии СШР60, обеспечивающую совместимость по количеству контактов, их диаметру и схеме распайки. Точные диаметры контактов, схемы подключения и вариант исполнения (например, с крышкой или гайкой) уточняются по технической документации на конкретный тип СШР60П0ЭГ3.
