Назначение изделия

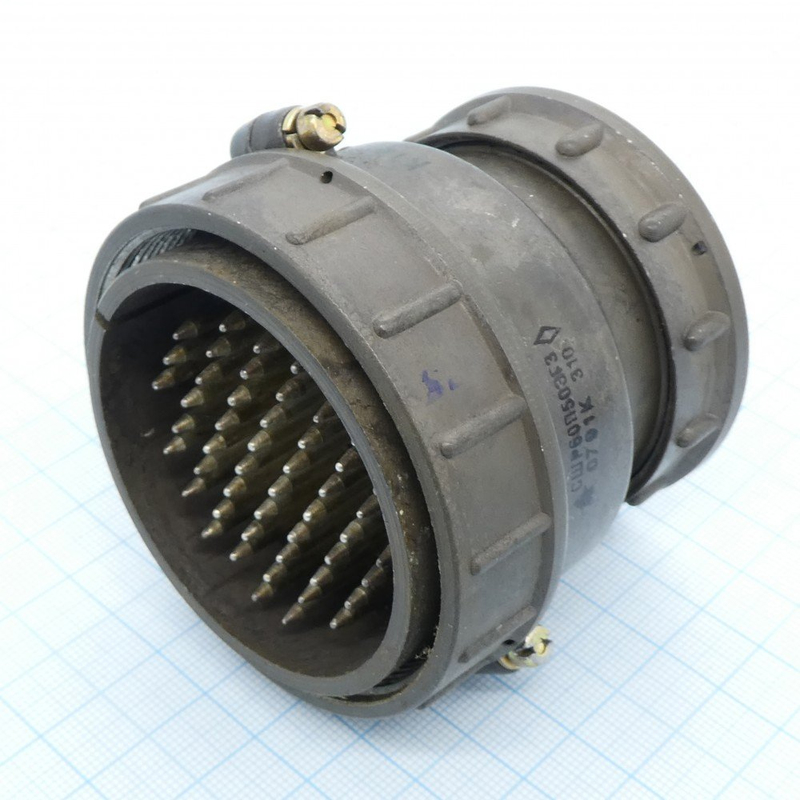

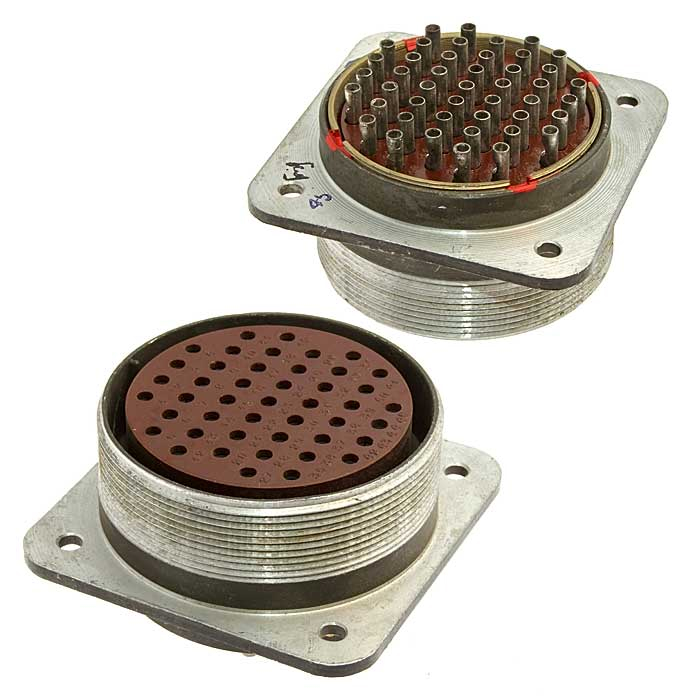

СШР60П0ЭГ3 — цилиндрический низкочастотный негерметичный электрический соединитель (разъём) типа «розетка», предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие относится к серии СШР и применяется в составе радиоэлектронной и радиотехнической аппаратуры, включая узлы и блоки специального назначения.

Коннектор обеспечивает коммутацию цепей при напряжении до 850 В и частоте тока до 3 МГц. Конструктивное исполнение рассчитано на приборный или кабельный монтаж, а резьбовое сочленение обеспечивает надёжную фиксацию ответных частей.

Обозначение и особенности конструкции

Маркировка СШР60П0ЭГ3 построена по стандартной схеме серии СШР и расшифровывается следующим образом:

• СШР — тип соединителя: цилиндрический низкочастотный негерметичный разъём серии СШР.
• 60 — типоразмер корпуса.
• П — прямой патрубок для кабельного ввода.
• ЭГ — исполнение с гайкой для экранированного кабеля.
• 0 — вариант исполнения контактной группы.
• 3 — сочетание контактов.

Индекс «5» в наименовании товара и в характеристике «Приемка» указывает на приёмку по соответствующей группе, что подтверждает пригодность изделия для применения в аппаратуре специального назначения.

Технические характеристики

• Номинальное напряжение: до 850 В.
• Рабочая частота тока: до 3 МГц.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная токовая нагрузка на контакт: до 35 А.
• Диаметр контактов: 2,5 мм.
• Покрытие контактов: серебро или никель в зависимости от модификации.
• Метод монтажа: пайка.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: от 15 до 25 лет.
• Климатическое исполнение: УХЛ (умеренный и холодный климат).

Исполнение и монтаж

Соединитель выполнен в негерметичном исполнении и оснащён прямым патрубком, а гайка в конструкции ЭГ предназначена для подключения экранированного кабеля. Сочленение с ответной частью резьбовое. Монтаж контактов производится пайкой.

Изделие допускает внутреннюю установку в составе блоков и узлов, а также наружную установку при обеспечении защиты от пыли и влаги. Заявленный ресурс сочленений — до 500 циклов — позволяет использовать коннектор в составе разъёмных соединений, требующих периодического подключения и отключения.

Область применения

Коннектор применяется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей, в том числе в узлах и блоках специального назначения. Благодаря климатическому исполнению УХЛ изделие рассчитано на эксплуатацию в условиях умеренного и холодного климата.

Розеточное исполнение делает СШР60П0ЭГ3 удобным для приборного и кабельного монтажа, а применение экранированного кабеля с гайкой ЭГ позволяет снизить влияние помех в цепях с рабочими частотами до 3 МГц.
