Назначение и область применения

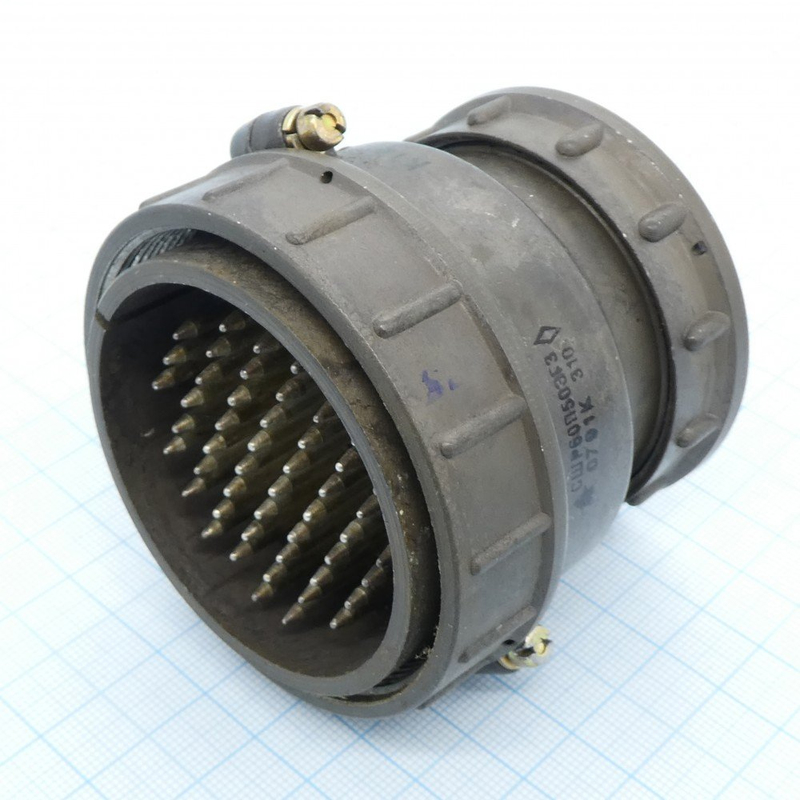

СШР60П0ЭГ3 (В) — это цилиндрический низкочастотный негерметичный соединитель, выполненный в виде розетки. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Соединитель относится к категории СШР60 и применяется как компонент общего назначения в радиоэлектронной и радиотехнической аппаратуре.

Конструктивно соединитель состоит из двух ответных частей — вилки и розетки, что обеспечивает надёжное разъёмное соединение при монтаже и обслуживании оборудования. Изделие допускает эксплуатацию как внутри помещений, так и в наружных условиях, при условии защиты от прямого воздействия пыли и влаги.

Технические характеристики

Соединитель СШР60П0ЭГ3 (В) обладает подтверждёнными электрическими и механическими параметрами, обеспечивающими стабильную работу в составе ответственных узлов аппаратуры:

• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка на один контакт — до 35 А.
• Общая токовая нагрузка — до 540 А.
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок хранения — 25 лет.

Указанные параметры подтверждают пригодность соединителя для длительной эксплуатации в составе стационарного и мобильного оборудования, где требуется многократное подключение и отключение цепей.

Условия эксплуатации

Изделие рассчитано на работу в широком диапазоне внешних воздействий. Рабочий интервал температур составляет от минус 60°C до плюс 70°C, что позволяет использовать соединитель в климатических условиях с резкими перепадами температур.

Соединитель выдерживает пониженное атмосферное давление до 1,3·10 в минус второй степени Па, что расширяет область его применения, включая аппаратуру, эксплуатируемую на больших высотах. Конструкция устойчива к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду, а также к механическим ударам одиночного действия с ускорением до 10000 метров в секунду за секунду.

Преимущества конструкции

Соединитель типа СШР60П0ЭГ3 (В) сочетает высокую токовую нагрузочную способность с низким переходным сопротивлением контактов, что снижает потери энергии и нагрев в местах соединения. Большой срок хранения и значительный ресурс по числу циклов сочленения делают изделие удобным для применения в ремонтных и производственных задачах, где важно сохранять работоспособность соединителя в течение длительного времени.

Негерметичное исполнение упрощает конструкцию и обслуживание, при этом сохраняя механическую прочность и устойчивость к вибрационным и ударным нагрузкам. Изделие подходит для применения в аппаратуре, где требования к герметичности не являются критичными, но предъявляются высокие требования к надёжности электрического контакта и устойчивости к внешним механическим воздействиям.
