Назначение и область применения

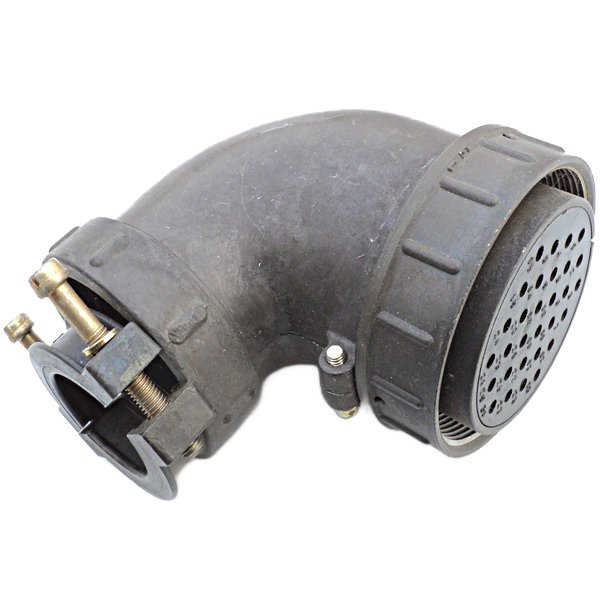

СШР604Ш3Н «5» — низкочастотный цилиндрический соединитель серии СШР, предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Изделие рассчитано на работу с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В. Соединитель применяется для внутреннего и наружного монтажа, в том числе в условиях, требующих защиты контактных групп от пыли и влаги.

Конструкция выполнена по схеме «вилка-розетка» с резьбовым соединением и одношпоночной поляризацией, что исключает неправильное сочленение ответных частей при сборке. Модель относится к приборному исполнению без патрубка и предназначена для стационарной установки на корпусах блоков, панелях и шасси радиоэлектронных устройств. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции данного класса.

Технические характеристики

Электрические и эксплуатационные параметры СШР604Ш3Н «5» обеспечивают стабильную работу в составе ответственной аппаратуры:

• Рабочий ток: до 17,5–35 А на контакт в зависимости от сечения контактной пары.
• Диаметр контактов: 1–2,5 мм, покрытие серебряное, переходное сопротивление не более 1–1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочий диапазон температур: от -60 до +85 °C, с учётом перегрева контактов до +115 °C.
• Устойчивость к вибрации: синусоидальная 1–5000 Гц с ускорением до 300 м/с².
• Ударная стойкость: до 5000 м/с².
• Наработка на отказ: не менее 1000 часов, допустимое количество циклов соединения-рассоединения — 500.
• Срок хранения: от 15 до 25 лет в зависимости от условий складирования.

Климатическое исполнение — УХЛ, что допускает эксплуатацию в умеренном и холодном климате при соблюдении требований по монтажу и герметизации.

Расшифровка обозначения и конструктивные особенности

Маркировка СШР604Ш3Н несёт информацию о типе и конструктивном исполнении соединителя. Индекс СШР указывает на принадлежность к семейству низкочастотных цилиндрических разъёмов. Число 60 обозначает условный размер корпуса, определяющий габаритные и присоединительные размеры. Буквенно-цифровое сочетание 4Ш характеризует количество и схему расположения контактов — данный параметр варьируется внутри серии. Индекс 3Н соответствует приборному исполнению без патрубка и заданной категории качества.

Соединитель совместим с ответными частями серии СШР того же типоразмера, что позволяет использовать его при замене или доукомплектации ранее выпущенного оборудования. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей и защиту контактной зоны от самопроизвольного разъединения в условиях вибрационных нагрузок. Поляризующая шпонка исключает ошибки оператора при монтаже.

Применение в аппаратуре

СШР604Ш3Н «5» устанавливается в блочные и кабельные сборки радиоэлектронных устройств, измерительных комплексов, систем управления и коммутации. Изделие подходит для эксплуатации в составе оборудования, к которому предъявляются повышенные требования по механической прочности и стабильности электрических параметров в широком диапазоне климатических условий. Благодаря серебряному покрытию контактов достигается низкое переходное сопротивление и высокая коррозионная стойкость контактных поверхностей.

Соединитель востребован при ремонте и модернизации техники, где применяются разъёмы серии СШР60, а также при создании новых приборов с унифицированными присоединительными элементами. Приёмка «5» гарантирует соответствие изделия установленным нормам и подтверждает его готовность к применению в составе конечного оборудования.
