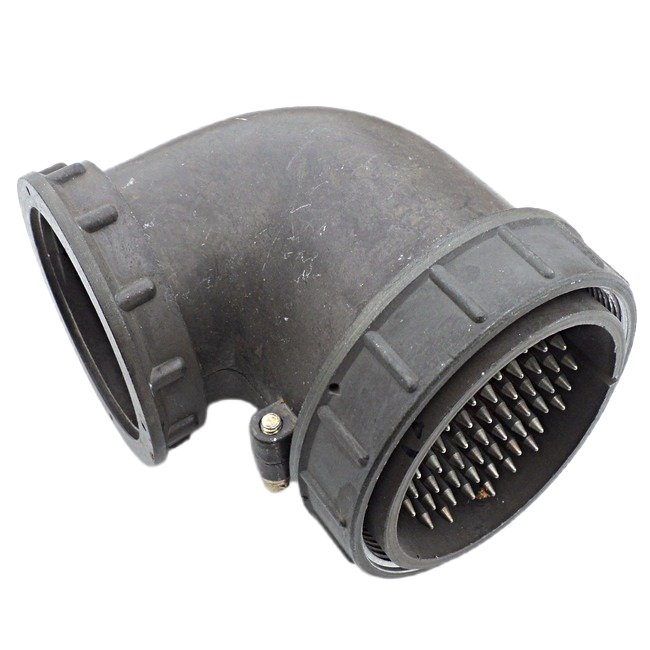

Назначение разъёма СШР600Ш3 «5»

СШР600Ш3 «5» относится к серии цилиндрических низкочастотных электрических соединителей СШР60 с условным размером корпуса 60. Изделие представляет собой негерметичный электрический разъём общего назначения. Основная задача данного соединителя — обеспечение надёжного разъёмного контактного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В.

Разъём предназначен для применения в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и судовой техники, где требуется стабильное электрическое соединение с возможностью многократного сочленения и расчленения. Благодаря конструктивным особенностям серии СШР60, изделие подходит для эксплуатации в условиях умеренных механических воздействий и широкого диапазона температур.

Приёмка «5» в обозначении товара указывает на принадлежность к определённой категории контроля качества, применяемой при поставках соединителей для ответственных применений в промышленной и специальной аппаратуре.

Подтверждённые технические особенности

Соединитель СШР600Ш3 «5» обладает следующими заявленными характеристиками, характерными для серии СШР60:

• Сопротивление контактов — не более 1,3 мОм, что обеспечивает минимальные потери в точке соединения.
• Сопротивление изоляции — не менее 5000 МОм, гарантирующее надёжное разделение электрических цепей.
• Максимальная токовая нагрузка на один контакт — до 35 А.
• Количество циклов сочленения-расчленения — до 500.
• Рабочий диапазон температур — от минус 60 до плюс 70 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Срок хранения — 25 лет.

Конструктивно разъёмы серии СШР60 выпускаются в исполнениях вилка (приборная или кабельная) и розетка. Число контактов в изделиях данной серии варьируется, а сами контакты могут иметь покрытие с серебряным напылением при диаметре контактного элемента около 1 мм. Обозначение СШР600Ш3 расшифровывается по стандартной схеме: СШР — тип соединителя, 60 — размер корпуса, далее следуют буквенно-цифровые индексы, определяющие количество контактов и конкретную модификацию.

Указанные параметры подтверждают пригодность разъёма для работы в низкочастотных цепях с повышенными токами и в условиях значительных перепадов температур.

Применение и условия эксплуатации

СШР600Ш3 «5» находит применение в измерительной аппаратуре, радиоэлектронных устройствах и судовом оборудовании. Разъём рассчитан на длительную эксплуатацию в составе стационарных и мобильных систем, где важны стабильность контактного соединения и стойкость к внешним воздействиям.

Негерметичное исполнение предполагает установку изделия внутри корпусов приборов, шкафов управления или других конструкций, обеспечивающих защиту от прямого попадания влаги и агрессивных сред. При этом температурный диапазон от минус 60 до плюс 70 градусов Цельсия позволяет использовать разъём в неотапливаемых помещениях, в условиях холодного климата и при умеренном нагреве работающего оборудования.

Заявленная минимальная наработка 1000 часов и срок хранения 25 лет делают соединитель пригодным для комплектации изделий с длительным жизненным циклом и для создания ремонтного запаса. Количество циклов сочленения-расчленения до 500 обеспечивает возможность многократного переподключения в процессе настройки, технического обслуживания и модернизации аппаратуры.

Указания по монтажу и совместимости

При установке СШР600Ш3 «5» необходимо учитывать конструктивное исполнение ответной части разъёма. Соединение выполняется только с ответными элементами серии СШР60, имеющими соответствующие присоединительные размеры корпуса и схему расположения контактов. Подбор ответной вилки или розетки должен осуществляться с учётом количества контактов и модификации конкретного изделия.

Контакты разъёма рассчитаны на ток до 35 А, поэтому при проектировании цепей следует учитывать суммарную нагрузку и не допускать превышения предельного значения на отдельный контакт.
