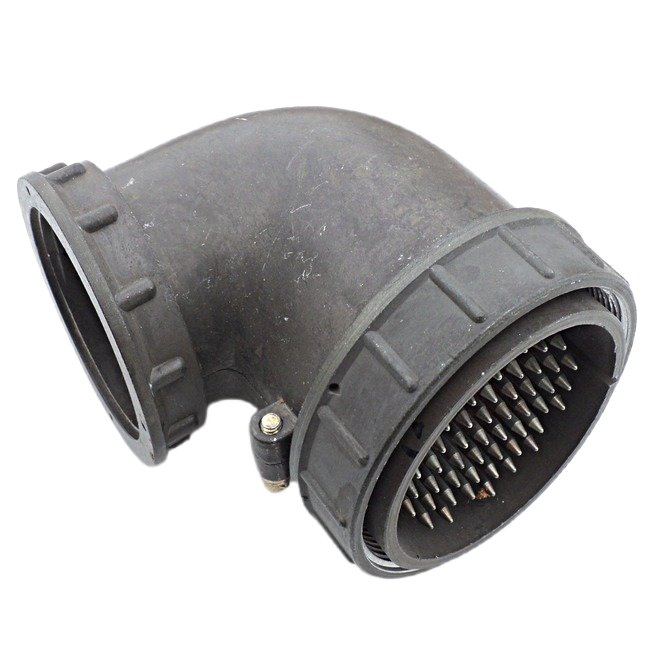

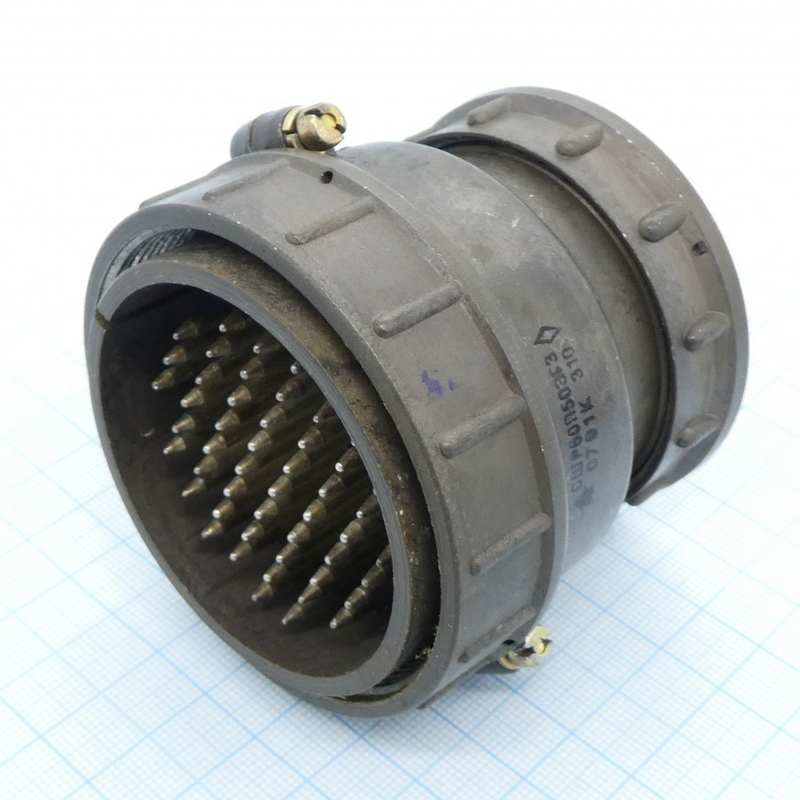

СШР60-У0ЭГ3 — это цилиндрический низкочастотный негерметичный соединитель серии СШР, предназначенный для радиоэлектронной и радиотехнической аппаратуры общего назначения. Он используется для соединения и разъединения электрических цепей в узлах и блоках оборудования, работая с токами постоянного и переменного тока (до 3 МГц) при напряжении до 850 В.

Основные характеристики

Соединитель выдерживает рабочий ток до 17,5 А, имеет сопротивление контактов не более 1 мОм и сопротивление изоляции не менее 5000 МОм в нормальных условиях. Он устойчив к синусоидальной вибрации (1–5000 Гц, до 300 м/с²), механическим ударам (до 5000 м/с²) и пониженному давлению до 1,3·10⁻⁴ Па.

Расшифровка обозначения

• СШР — тип соединителя (специальный, цилиндрический).

• 60 — условный размер корпуса.

• У0 — конструктивное исполнение (вилка или розетка с особенностями монтажа, часто для кабеля или приборной части).

• ЭГ3 — покрытие контактов (серебро), сочетание контактов и поколение.

Условия эксплуатации

Рабочая температура от -60 до +85°C (с учетом перегрева контактов до +115°C), климатическое исполнение УХЛ для внутреннего и наружного применения (с защитой от пыли и влаги). Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок хранения — до 25 лет.
