Назначение и область применения

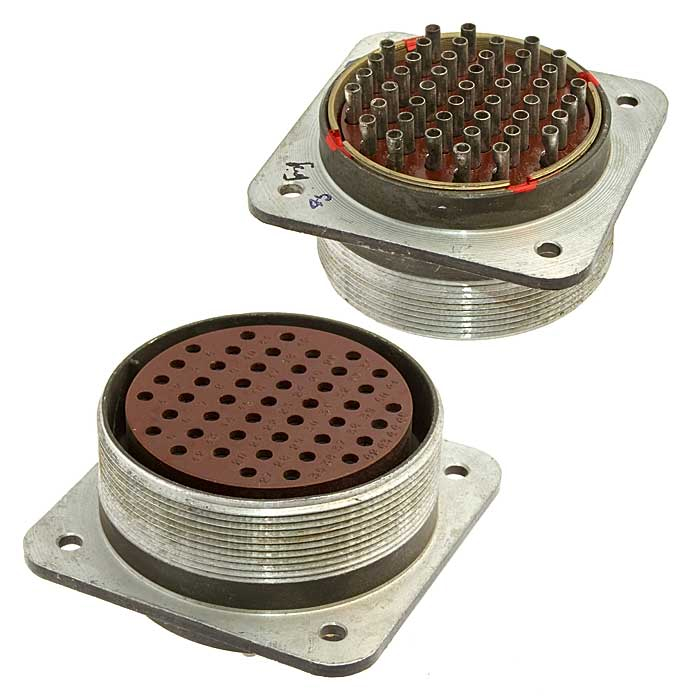

СШР60-П4ЭГ3 «5» представляет собой цилиндрический низкочастотный соединитель общего назначения, разработанный для эксплуатации в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Изделие предназначено для надежного коммутирования проводов сечением до 3 мм² в приборах и устройствах, работающих в условиях вибрационных нагрузок и воздействия неблагоприятных факторов окружающей среды.

Соединитель относится к категории СШР60 и применяется в качестве приборной розетки без патрубка (исполнение П). Конструктивное исполнение с 45 контактами и условным размером корпуса 60 мм обеспечивает возможность организации многоканальных соединений в аппаратуре различного назначения — от промышленной электроники до специализированного оборудования, эксплуатируемого в жестких климатических условиях.

Модель с индексом приемки «5» соответствует требованиям, предъявляемым к изделиям повышенной надежности, что подтверждает возможность ее использования в ответственном оборудовании с длительным сроком службы и ограниченной возможностью технического обслуживания.

Технические характеристики

Электрические параметры соединителя рассчитаны на работу с номинальным током 17,5 А и максимальным напряжением постоянного тока до 850 В. Изделие поддерживает передачу переменного тока частотой до 3 МГц, что расширяет область его применения в низкочастотных цепях и цепях управления.

Контактные элементы выполнены с диаметром 2,5 мм и имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление не более 1 мОм. Сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм, что гарантирует надежное разделение цепей и безопасность эксплуатации.

Механические и эксплуатационные параметры

• Рабочая температура окружающей среды: от минус 60 °C до плюс 85 °C, с допустимым перегревом контактов до плюс 110 °C.
• Срок сохраняемости до ввода в эксплуатацию: до 25 лет.
• Количество циклов сочленений-расчленений: не менее 500.
• Минимальная наработка: 1000 часов.
• Устойчивость к вибрационным нагрузкам: до 300 м/с² в диапазоне частот от 1 до 5000 Гц.
• Устойчивость к ударным воздействиям: до 5000 м/с².
• Допускается до 3 перепаек хвостовиков контактов при монтаже.

Конструкция и монтаж

Соединитель выполнен в виде приборной розетки без патрубка, что упрощает установку на панели и корпуса оборудования. Сочленение с ответной частью осуществляется резьбовым способом, обеспечивающим плотный и надежный контакт, исключающий самопроизвольное разъединение при вибрациях и механических нагрузках.

Монтаж изделия производится методом пайки. Габаритные размеры составляют 42×68×68 мм, что позволяет размещать соединитель в стандартных приборных нишах и на панелях с ограниченным пространством. Конструкция хвостовиков контактов рассчитана на многократное перепаивание без потери эксплуатационных характеристик.

Изделие поставляется с артикулом 8571 и предназначено для применения в условиях внутренней и наружной установки с защитой от пыли и влаги. Климатическое исполнение УХЛ допускает эксплуатацию в условиях пониженного атмосферного давления до 1,3×10⁻⁴ Па, что подтверждает пригодность соединителя для использования в высотном и специализированном оборудовании.
