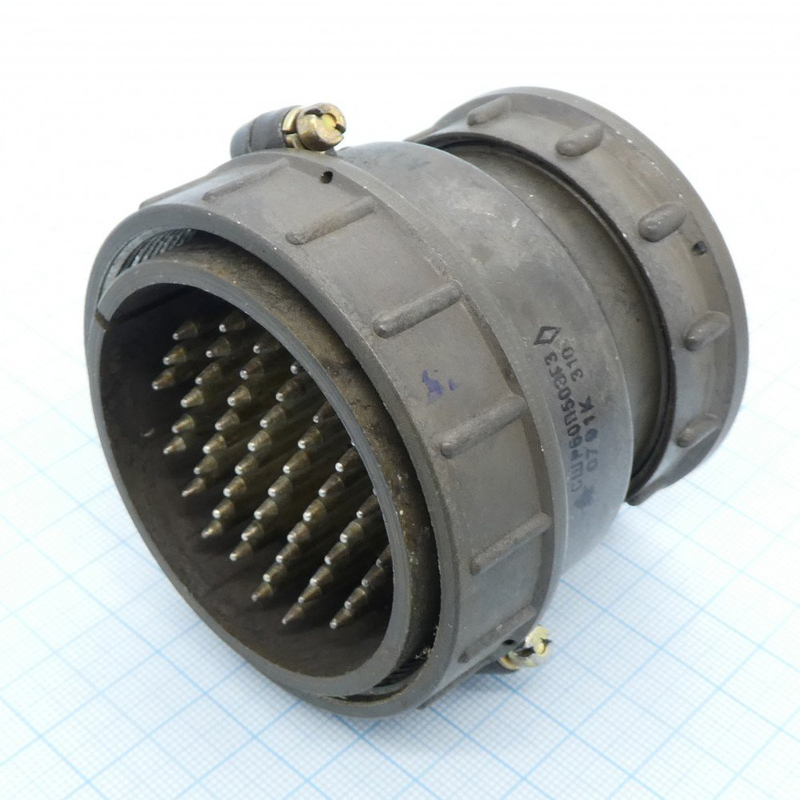

Назначение соединителя СШР60-П0ЭГ3

СШР60-П0ЭГ3 представляет собой цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для надёжного соединения проводов, кабелей и функциональных блоков. Конструкция ориентирована на внутренний монтаж и рассчитана на эксплуатацию в климатическом исполнении УХЛ согласно ТУ АСЛР.434410.019.

Соединитель обеспечивает стабильное электрическое соединение при многократных циклах сочленения и расчленения, что делает его востребованным в аппаратуре, где требуется периодическое подключение и отключение составных частей. Благодаря резьбовому способу фиксации достигается высокая механическая надёжность соединения и защита от самопроизвольного разъединения при вибрационных нагрузках.

Подтверждённые технические особенности

Соединитель СШР60-П0ЭГ3 характеризуется следующими электрическими и эксплуатационными параметрами, подтверждёнными технической документацией:

• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка на один контакт — до 35 А.
• Количество циклов сочленения и расчленения — до 500.
• Рабочий диапазон температур — от минус 60 до плюс 70 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Срок хранения — 25 лет.
• Покрытие контактов — серебро.
• Метод монтажа — пайка.
• Условный размер корпуса — 60.

Конструктивно изделие состоит из вилки и розетки с резьбовым соединением корпусов и одношпоночной поляризацией, исключающей неправильное сочленение. Количество контактов в данной серии может варьироваться, часто применяется исполнение с 50 контактами. Серебряное покрытие контактных пар обеспечивает низкое переходное сопротивление и стабильность электрических характеристик в течение всего срока службы.

Конструкция, обозначение и применение

Условное обозначение СШР60-П0ЭГ3 расшифровывается по установленной структуре: СШР — тип соединителя, 60 — условный размер корпуса, П — исполнение вилки или розетки, 0 — вариант конструктивного исполнения, Э — указание на применение с экранированным кабелем, Г3 — конкретное исполнение. Аналогичные модели ряда включают СШР60П50ЭГ3 в кабельном исполнении и СШР60П50ЭГ3Н в блочном исполнении.

Особенности монтажа

Монтаж соединителя выполняется методом пайки проводников к контактным хвостовикам. Изделие предназначено для внутреннего монтажа в аппаратуре, эксплуатируемой в условиях умеренного и холодного климата. Резьбовое соединение корпусов обеспечивает плотное прилегание контактных пар и надёжную фиксацию сочленённого состояния.

Область применения

СШР60-П0ЭГ3 используется в составе радиоэлектронных устройств, измерительной аппаратуры, блоков питания и коммутационного оборудования. Соединитель подходит для организации разъёмных электрических соединений внутри корпусов приборов, для подключения экранированных кабельных линий и межблочных соединений. Рабочие параметры позволяют применять изделие в цепях с токами до 35 А на контакт при соблюдении допустимых напряжений и частотных характеристик.
