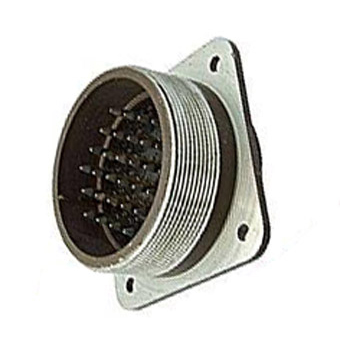

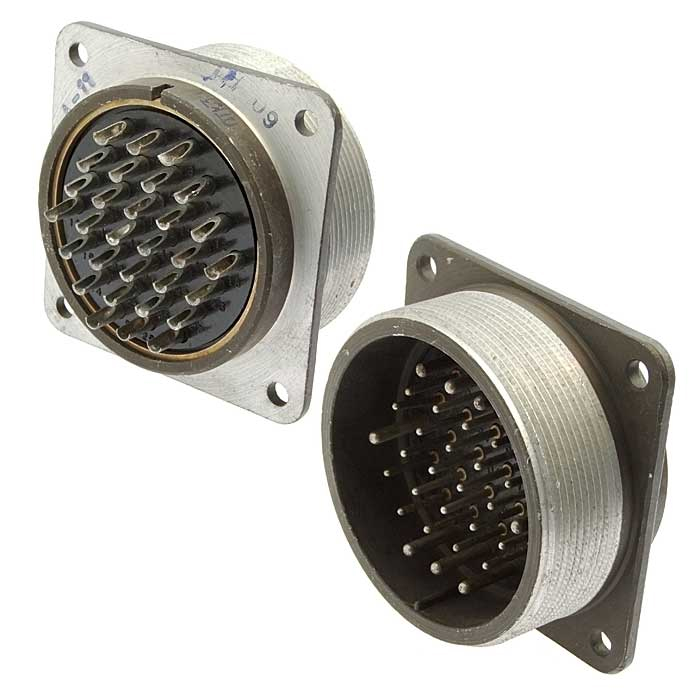

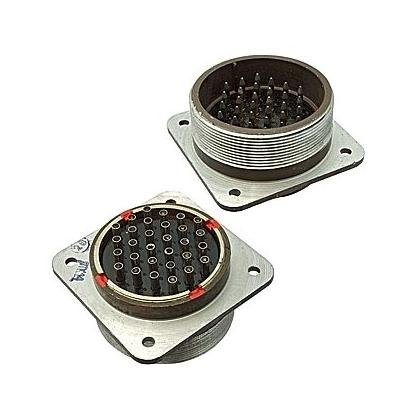

Назначение и область применения

СШР55У30ЭШ1 представляет собой кабельную розетку с угловым патрубком, предназначенную для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры. Устройство относится к соединителям общего назначения и служит для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие применяется в блочных соединениях, где требуется резьбовое сочленение, и может устанавливаться как внутри корпусов приборов, так и снаружи при условии защиты от попадания пыли и воды.

Конструктивное исполнение с угловым патрубком обеспечивает удобство монтажа в ограниченном пространстве и позволяет подводить экранированный кабель под углом к оси соединителя. Это особенно важно при компоновке плотно упакованных блоков радиоэлектронной аппаратуры, где прямой выход кабеля затруднён или невозможен. Наличие гайки патрубка типа Э подтверждает пригодность изделия для работы с экранированными кабелями, что способствует снижению уровня электромагнитных помех и повышению надёжности передачи сигналов.

Подтверждённые технические особенности

Соединитель относится к типу СШР с условным размером корпуса 55 и количеством контактов 30. Контактная группа выполнена в исполнении «розетка» с сочетанием контактов 1. Изделие рассчитано на максимальный рабочий ток 17,5 А, при этом по отдельным техническим данным максимальная токовая нагрузка на одиночный контакт может достигать 35 А. Рабочее напряжение составляет до 850 В. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению.

• Тип соединителя: СШР
• Условный размер корпуса: 55
• Количество контактов: 30
• Конструктивное исполнение: угловой патрубок
• Вид гайки патрубка: для экранированного кабеля
• Вид контактов: розетка
• Максимальный рабочий ток: 17,5 А
• Максимальное рабочее напряжение: до 850 В
• Диаметр контактов: 2,5 мм
• Покрытие контактов: серебро
• Сопротивление контактов: не более 1 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: не менее 15 лет

Условия эксплуатации и надёжность

Соединитель сохраняет работоспособность в широком диапазоне температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Изделие выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением 300 метров на секунду в квадрате. Эти параметры позволяют использовать соединитель в аппаратуре, работающей в условиях повышенных механических нагрузок и значительных перепадов температуры.

Благодаря резьбовому сочленению достигается надёжная фиксация ответных частей и стабильность электрического контакта при вибрационных и ударных воздействиях. Минимальная наработка составляет 1000 часов, ресурс по числу сочленений-расчленений — 500 циклов. Срок сохраняемости изделия не менее 15 лет, что подтверждает пригодность соединителя для длительного хранения и последующей эксплуатации без потери заявленных характеристик.

Применение в аппаратуре

Соединители данной серии применялись в радиоэлектронных устройствах различного назначения уже в 1989 году и зарекомендовали себя как надёжный элемент межблочной коммутации. Типовое применение включает подключение экранированных кабелей к входным и выходным цепям приборов, организацию внутренних соединений между блоками, а также подключение внешних устройств к аппаратуре при соблюдении требований по защите от пыли и влаги.

Изделие подходит для установки в измерительную, связную и промышленную радиоэлектронную аппаратуру, где требуется многоконтактное разъёмное соединение с возможностью быстрого расчленения для технического обслуживания или замены блоков. Наличие 30 контактов с серебряным покрытием обеспечивает достаточную плотность коммутации при сохранении низкого переходного сопротивления, что важно для цепей с повышенными требованиями к качеству электрического соединения.
