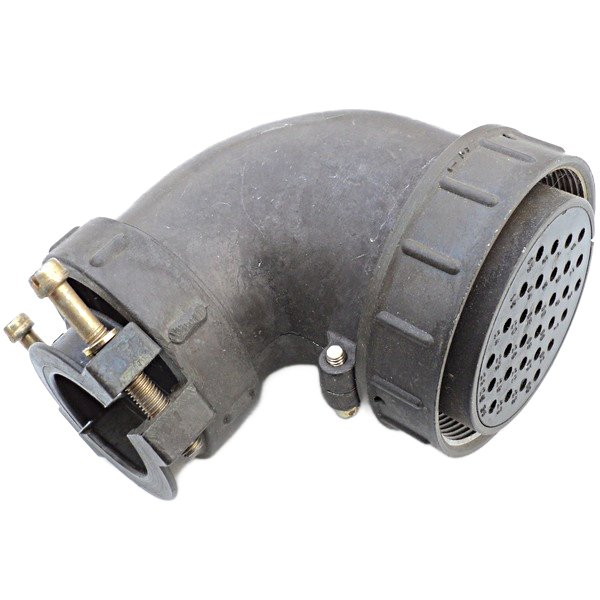

СШР55У30ЭШ1 — это кабельная угловая розетка серии «ОС» (или СШР), предназначенная для создания надежных электрических соединений в цепях переменного и постоянного тока. Она используется в промышленных системах, включая оборудование в условиях УХЛ (умеренный и холодный климат).

Расшифровка обозначения

• СШР — тип цилиндрического низкочастотного соединителя.

• 55 — условный диаметр корпуса (55 мм).

• У — угловое исполнение патрубка для компактной прокладки кабеля.

• 30 — количество контактов.

• Э — гайка патрубка для экранированного кабеля, обеспечивает защиту от помех.

• Ш — розетка (кабельная часть).

• 1 — сочетание контактов.

Технические характеристики

Соединитель работает при частоте до 3 МГц, с резьбовым сочленением и одношпоночной поляризацией корпусов. Покрытие контактов — серебро для улучшения проводимости. Климатическое исполнение — негерметичный тип УХЛ.

Применение и взаимосочленение

Розетка СШР55У30ЭШ1 взаимосовместима с кабельными вилками/розетками СШРГ по ТУ ГЕ0.364.108 (ПЗ). Подходит для экранированных кабелей в авиационной, судостроительной и общей промышленности. Сочленение обеспечивает надежный контакт в вибрационных условиях.
