Назначение и область применения

СШР55У30ЭШ1 представляет собой угловую кабельную розетку типа СШР, предназначенную для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц, где требуется надёжное разъёмное соединение с экранированным кабелем. Угловая конструкция патрубка позволяет оптимально организовать подвод кабеля в условиях ограниченного монтажного пространства, а резьбовое сочленение с одношпоночной поляризацией исключает вероятность неправильной стыковки ответной части.

Розетка совместима с кабельными вилками и розетками серии СШРГ, что обеспечивает унификацию при построении межблочных соединений. Допустимо использование в аппаратуре климатического исполнения УХЛ при условии защиты от прямого воздействия пыли и влаги, а также в условиях воздействия механических нагрузок — вибрации в диапазоне от 1 до 5000 Гц, многократных ударов с ускорением до 5000 м/с² и линейного ускорения до 2000 м/с².

Подтверждённые технические особенности

Изделие имеет условный размер корпуса 55 и 30 контактов. Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление и высокую коррозионную стойкость контактных пар при длительной эксплуатации. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надёжную электрическую развязку соседних цепей.

Рабочие параметры розетки подтверждены следующими значениями:

• рабочий ток — от 8 А для контактов диаметром 1,5 мм до 17,5–20 А в зависимости от применяемых контактных элементов;
• максимальное рабочее напряжение — 850 В;
• диапазон рабочих частот — до 3 МГц;
• тип сочленения — резьбовое с одношпоночной поляризацией;
• тип патрубка — угловой, с гайкой для экранированного кабеля (ЭШ);
• сопротивление изоляции — не менее 5000 МОм;
• покрытие контактов — серебро.

Конструктивное исполнение

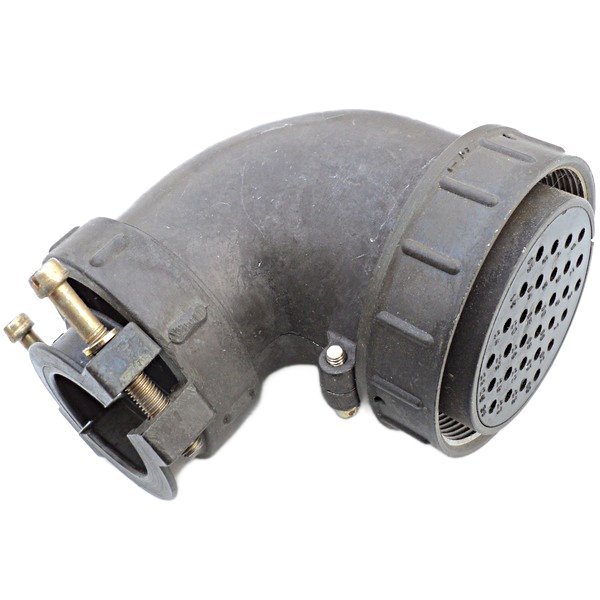

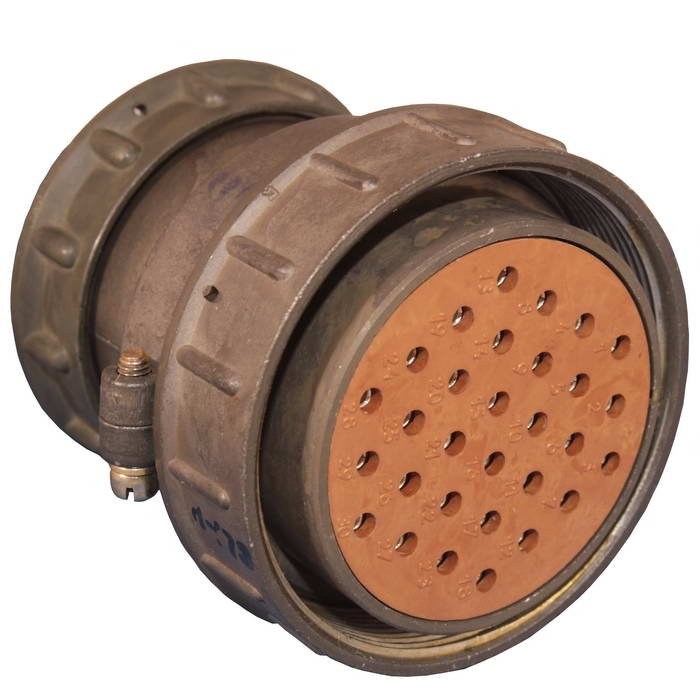

Конструктивно розетка выполнена в виде цилиндрического металлического корпуса с круглым массивом контактов и резьбовыми элементами на сочленяемой части. Угловой патрубок обеспечивает вывод кабеля под углом относительно оси разъёма, что особенно востребовано в плотных монтажных схемах и при прокладке экранированных кабельных трасс. Гайка для экранированного кабеля служит для фиксации и надёжного контакта экранирующей оплётки с корпусом изделия, обеспечивая целостность экранирования по всей длине соединительной линии.

Приёмка изделия — «5», год выпуска в обозначении партии — 99. Артикул товара — 80639.

Условия эксплуатации и совместимость

Розетка предназначена для внутреннего и наружного применения в составе аппаратуры при условии обеспечения защиты от пыли и влаги в соответствии с требованиями конкретного объекта. Устойчивость к механическим воздействиям подтверждена для вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц, ударных воздействий с ускорением до 5000 м/с² и линейных ускорений до 2000 м/с². Взаимодействие с ответными соединителями серии СШРГ позволяет формировать кабельные сборки различной конфигурации без дополнительных переходных элементов.

Применение серебряного покрытия контактов сохраняет стабильные электрические характеристики соединения при многократных циклах сочленения и расчленения, что важно для аппаратуры, подвергающейся периодическому техническому обслуживанию и регламентным проверкам.
