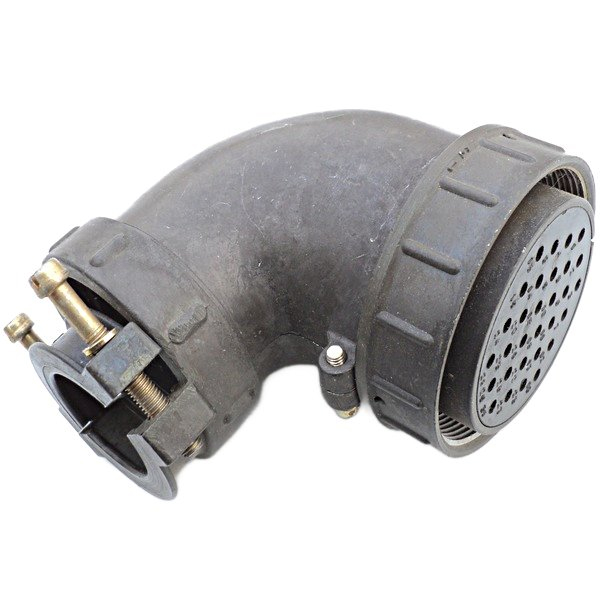

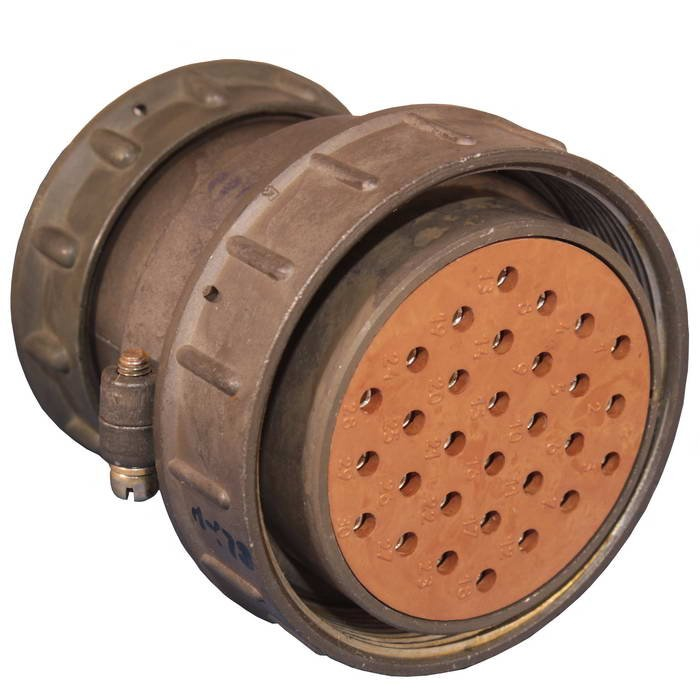

СШР55У30ЭШ1 (или ШР55У30ЭШ1) — это розетка кабельная угловая типа «5» из серии цилиндрических низкочастотных соединителей общего назначения. Она предназначена для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая работу с экранированным кабелем.

Расшифровка обозначения

Условное обозначение СШР55У30ЭШ1 расшифровывается так:

• СШР/ШР — тип соединителя (цилиндрический низкочастотный).

• 55 — условный размер корпуса.

• У — конструктивное исполнение с угловым патрубком.

• 30 — количество контактов (22 шт. диаметром 1,5 мм и 8 шт. диаметром 2,5 мм).

• Э — гайка патрубка для экранированного кабеля.

• Ш — розетка (женская часть).

• 1 — сочетание контактов.

Технические характеристики

Соединитель рассчитан на рабочий ток до 8 А на контактах Ø1,5 мм и до 20 А на Ø2,5 мм, с максимальным напряжением до 850 В (постоянный ток или переменный до 3 МГц). Сопротивление контакта не превышает 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), покрытие — серебро (или никель по вариантам). Он выдерживает вибрацию до 5000 Гц, удары до 5000 м/с², число соединений — до 500 циклов.

Применение и условия эксплуатации

Розетки используются во внутренних и наружных цепях (с защитой от пыли и влаги), в климатическом исполнении УХЛ, при температурах до +60°C и пониженном давлении. Сочленение резьбовое, поляризация — одношпоночная, подходят для аппаратуры с высоким уровнем надежности.
