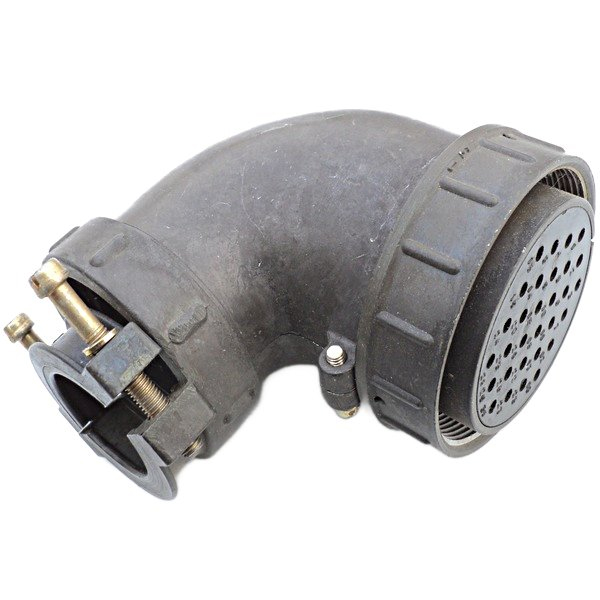

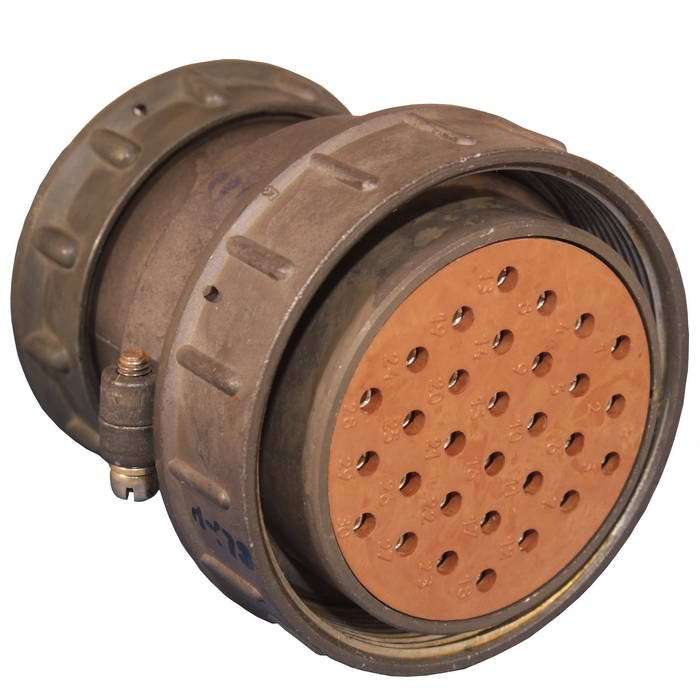

СШР55У30ЭШ1 — это низкочастотный цилиндрический кабельный соединитель общего назначения, выполненный в виде розетки с угловым патрубком и рассчитанный на экранированный кабель.

Расшифровка обозначения

• СШР — тип низкочастотных цилиндрических штепсельных соединителей.

• 55 — условный размер корпуса (диаметр габарита).

• У — конструктивное исполнение с угловым патрубком на кабельной части.

• 30ЭШ1 — 30 контактов, «Э» указывает гайку патрубка для экранированного кабеля, «Ш» — розетка, «1» — тип сочетания контактов.

Назначение и применение

Соединитель предназначен для разъединения и соединения электрических цепей постоянного и переменного тока (частотой до примерно 3 МГц) в радио‑ и электроаппаратуре общего назначения.
Может использоваться как во внутреннем монтаже, так и наружном (при дополнительной защите от пыли, влаги и солнечного излучения).

Конструкция и электрические параметры

• Количество контактов — 30, в типовом наборе 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм.

• Максимальный рабочий ток:

  • на контактах 1,5 мм — до 8 А,

  • на контактах 2,5 мм — до 20 А (в аналогах по ШР55У30ЭШ1).

• Максимальное рабочее напряжение — до 850 В (амплитудное значение).

• Контакты выполняются с покрытием серебром и никелем, сопротивление контактов в типовом ряде СШР не превышает нескольких мОм.

Монтаж и совместимость

• Соединитель относится к категории негерметичных цилиндрических разъемов с резьбовым сочленением нормальных габаритов.

• Климатическое исполнение соответствует УХЛ2 по ГОСТ 15150‑69, что ориентирует применение в условиях умеренного и холодного климата.

• Соединители серии СШР/ШР взаимосочленяемы с соответствующими вилками и другими разъемами (например, СШРГ, 2РТТ и 2РТ‑А) по действующим техусловиям.
