Назначение и область применения

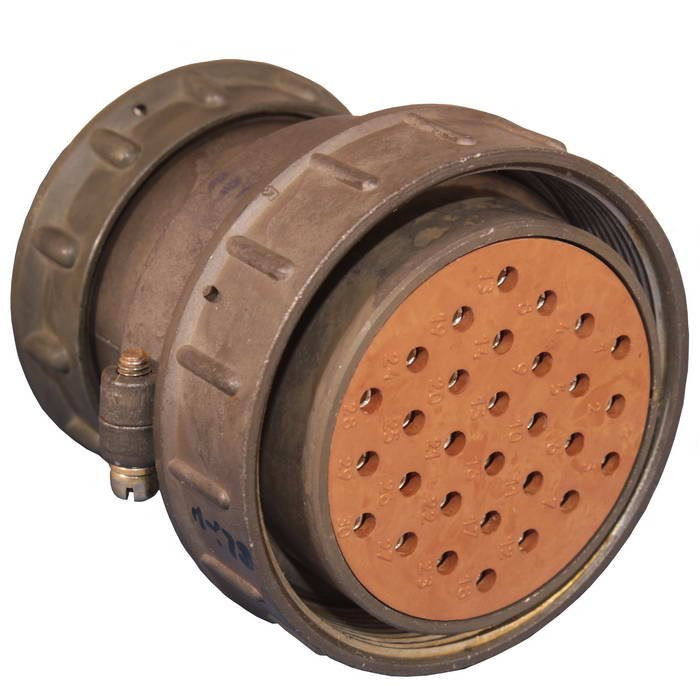

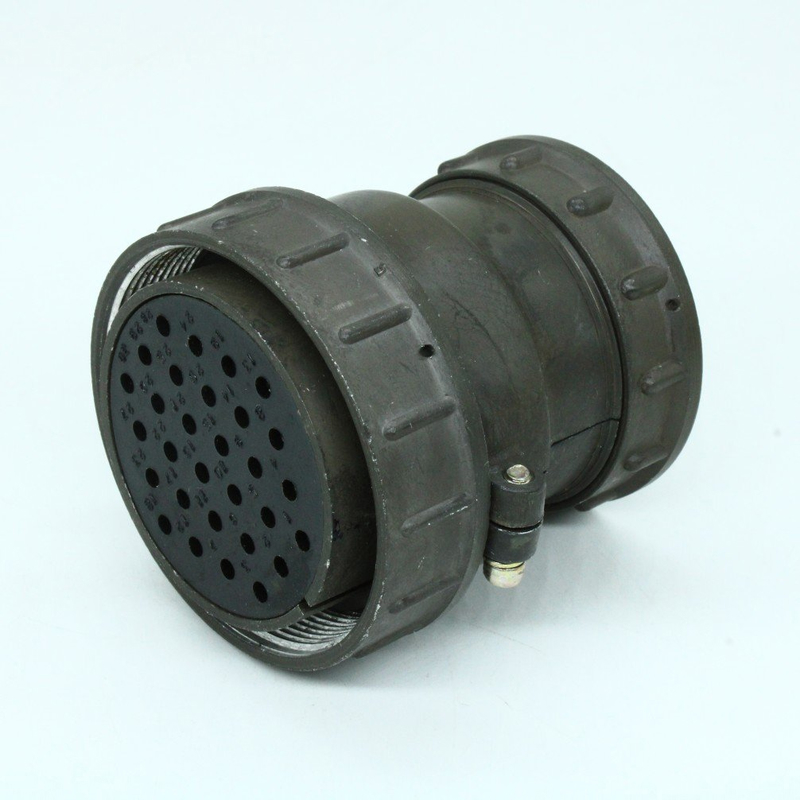

СШР55У30ЭШ1 представляет собой кабельную розетку низкочастотного цилиндрического соединителя, рассчитанную на работу в электрических цепях постоянного и переменного тока. Изделие предназначено для коммутации радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой. Розетка входит в серию СШР55 и используется в составе двухчастевой конструкции: ответная вилка фиксируется резьбовым соединением, что исключает самопроизвольное расцепление при вибрациях и механических воздействиях.

Конструктив с угловым патрубком (обозначение «У» в маркировке) позволяет оптимально организовать прокладку кабеля в стеснённых монтажных пространствах, а установка изделия возможна как внутри помещений, так и вне их при организации защиты от пыли и атмосферной влаги. Соединитель сохраняет работоспособность в тяжёлых условиях эксплуатации, включая воздействие механических ударов и широкополосной вибрации.

Технические особенности

СШР55У30ЭШ1 относится к негерметичным цилиндрическим соединителям с условным размером корпуса 55. Количество контактов составляет 30, диаметр каждого контакта — 2,5 мм. Максимальное рабочее напряжение для данной розетки достигает 850 В. Электрические параметры рассчитаны на значительные нагрузки: допустимый ток на одиночный контакт равен 17,5 А, а суммарная максимальная токовая нагрузка соединителя достигает 400 А. Такие показатели делают изделие пригодным для сильноточных цепей, где обычные малогабаритные разъёмы не справляются с тепловыделением и переходным сопротивлением.

Температурный диапазон эксплуатации охватывает значения от минус 60 до плюс 60 градусов Цельсия. При кратковременном перегреве изделие сохраняет работоспособность до плюс 110 градусов Цельсия. Соединитель рассчитан на применение в климатических условиях УХЛ, что подтверждает возможность работы в регионах с умеренно-холодным климатом, включая длительное воздействие отрицательных температур.

Монтаж и эксплуатационные характеристики

Монтаж проводов к контактам розетки выполняется методом пайки, что обеспечивает стабильное электрическое соединение с минимальным переходным сопротивлением. Резьбовая фиксация ответной части гарантирует плотное прилегание контактных пар и защищает место сочленения от внешних воздействий. Изделие рассчитано на не менее чем 500 циклов сочленения и расчленения без потери электрических характеристик.

Розетка СШ55У30ЭШ1 способна выдерживать значительные механические нагрузки, что подтверждено эксплуатационными требованиями к серии:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• механические удары одиночного действия с ускорением до 5000 метров на секунду в квадрате;
• механические удары многократного действия с ускорением до 350 метров на секунду в квадрате.

Надёжность и срок службы

Производитель устанавливает минимальную наработку изделия на уровне 1000 часов. При этом срок сохраняемости составляет не менее 25 лет, что позволяет использовать розетку в составе аппаратуры длительного хранения и резервирования. Изделие поставляется с приёмкой «5», что подтверждает соответствие требованиям технических условий для продукции военного и специального назначения, включая проведение дополнительных контрольных испытаний на этапе производства.

Благодаря сочетанию высокой токовой нагрузки, широкого температурного диапазона и стойкости к механическим воздействиям, СШ55У30ЭШ1 является надёжным решением для построения ответственных электрических соединений в стационарных и подвижных объектах радиоэлектронной аппаратуры.
