Назначение и область применения

Соединитель СШР55У30ЭГ1 представляет собой кабельную вилку углового конструктивного исполнения, предназначенную для коммутации экранированных кабелей в составе электрических и электронных систем. Изделие относится к семейству соединителей типа СШР, широко применяемых для передачи электрической энергии и сигналов в условиях, где требуется высокая надёжность контактных соединений и устойчивость к внешним воздействиям.

Благодаря конструктивному исполнению с угловым патрубком данный соединитель удобен для монтажа в ограниченном пространстве, где прямые кабельные вводы затруднены или нежелательны. Наличие гайки патрубка типа Э предусматривает работу с экранированным кабелем, что обеспечивает защиту от электромагнитных помех и сохранение целостности экранирующей оплётки в месте ввода кабеля.

Соединитель применяется в промышленности, приборостроении, электронике и других отраслях, где необходимо надёжное разъёмное соединение с защитой от пыли и влаги. Изделие рассчитано на эксплуатацию как во внутренних, так и в наружных установках при условии соблюдения требований по герметизации и защите от прямого воздействия атмосферных осадков.

Технические характеристики

Конструкция соединителя СШР55У30ЭГ1 определяется следующими параметрами, закреплёнными в обозначении изделия: тип СШР — соединитель для приборов; размер корпуса — 55; количество контактов — 30; конструктивное исполнение — У (с угловым патрубком); гайка патрубка — Э (для экранированного кабеля); часть соединителя — Г (вилка); сочетание контактов — 1.

Электрические параметры соединителя обеспечивают стабильную работу в широком диапазоне нагрузок:

• рабочий ток на контакт — 17,5 А;
• максимальное рабочее напряжение постоянного тока — до 850 В;
• сопротивление электрических контактов — не более 1 мОм;
• сопротивление изоляции в нормальных климатических условиях — не менее 5 ГОм;
• диаметр контактов — 2,5 мм.

По механической и эксплуатационной стойкости изделие характеризуется минимальной наработкой разъёма 1000 часов, допустимым количеством сочленений и расчленений до 500 раз и сроком сохраняемости не менее 15 лет. Указанные показатели подтверждают пригодность соединителя для длительного использования в условиях повторяющихся циклов подключения.

Условия эксплуатации и надёжность

СШР55У30ЭГ1 рассчитан на работу в широком диапазоне температур окружающего воздуха — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Допустимая температура перегрева контактов составляет до плюс 110 градусов Цельсия, что позволяет применять соединитель при значительных токовых нагрузках без риска повреждения изоляционных материалов.

Изделие обладает высокой стойкостью к механическим воздействиям, что подтверждается следующими характеристиками:

• ускорение механического удара одиночного действия — до 5000 метров на секунду в квадрате;
• ускорение механического удара многократного действия — до 350 метров на секунду в квадрате.

Указанные параметры обеспечивают сохранение работоспособности соединителя при вибрациях и ударных нагрузках, характерных для промышленного оборудования и подвижных установок. При эксплуатации следует учитывать необходимость защиты контактной группы от пыли и влаги, особенно при наружном применении.

Конструктивные особенности и монтаж

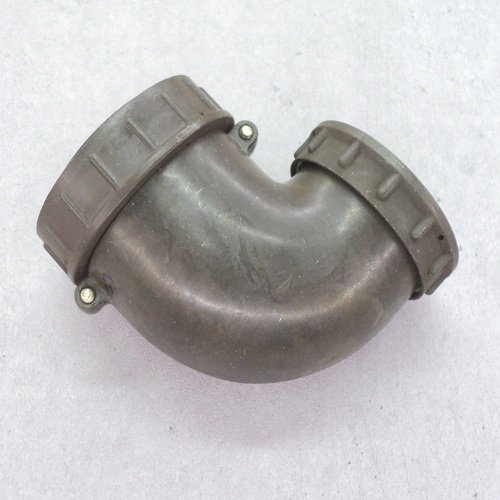

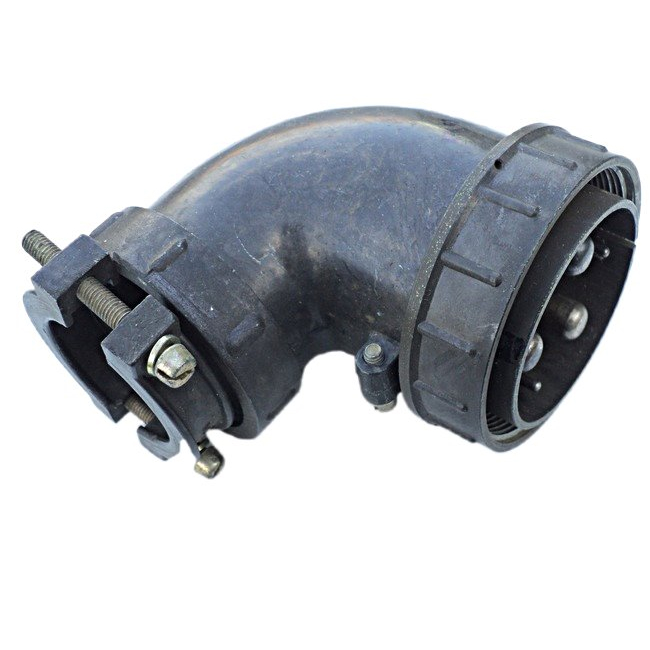

Угловое исполнение патрубка вилки СШР55У30ЭГ1 позволяет выполнять отвод кабеля под углом к оси сочленения, что снижает механические напряжения на кабельный ввод и упрощает компоновку в стеснённых условиях. Гайка патрубка типа Э специально предназначена для закрепления экранированного кабеля с сохранением контакта экранирующей оплётки с корпусом соединителя.

Корпус размера 55 и 30 контактов с диаметром 2,5 мм обеспечивают достаточную плотность соединения при умеренных габаритах изделия. Соединитель комплектуется как кабельная вилка, что предполагает ответную часть в виде приборной розетки соответствующего типоразмера и сочетания контактов — 1. При выборе ответной части необходимо учитывать полное обозначение соединителя и его конструктивное исполнение.

Маркировка изделия содержит указание на приёмку «5», что отражает категорию контроля качества при изготовлении. Соединитель поставляется без указания производителя в исходных данных, однако соответствует требованиям, предъявляемым к соединителям типа СШР для общепромышленного и специального применения.
