Назначение и область применения

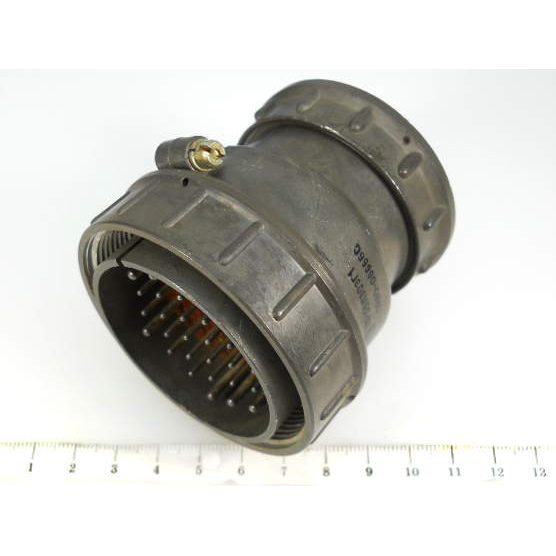

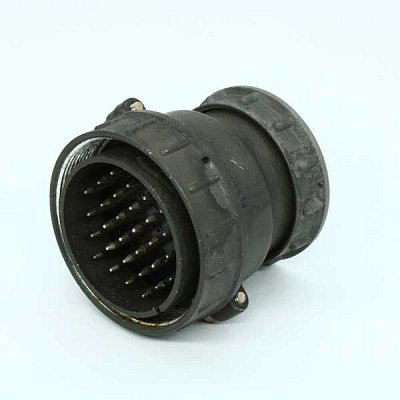

СШР55У30ЭГ1 представляет собой кабельную вилку цилиндрического типа, предназначенную для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к категории низкочастотных негерметичных соединителей серии СШР и применяется для разъёмного соединения узлов, блоков и кабельных сборок в условиях стационарного и мобильного оборудования.

Разъём рассчитан на работу с постоянным и переменным током частотой до 3 МГц при максимальном рабочем напряжении 850 В. Благодаря конструктивному исполнению с угловым патрубком вилка удобна для монтажа в ограниченном пространстве, где необходимо изменить направление вывода кабеля без дополнительных переходников. Изделие востребовано в промышленной электронике, измерительных системах, испытательных стендах и связном оборудовании.

Конструкция и технические особенности

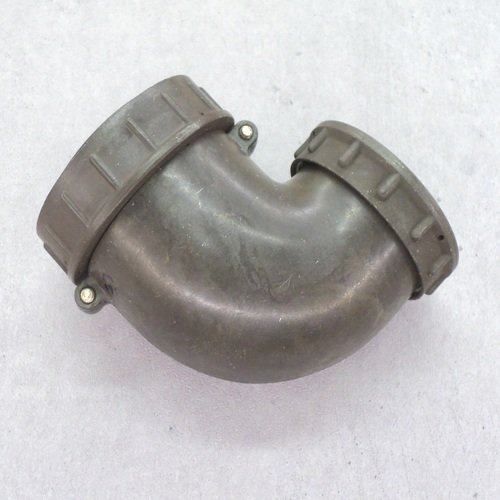

Корпус соединителя имеет условный размер 55 и рассчитан на установку 30 контактов. Конструктивное исполнение «У» предусматривает наличие углового патрубка, а вид гайки «Э» указывает на предназначение для работы с экранированным кабелем. Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление и устойчивость к окислению в процессе эксплуатации.

Способ монтажа — пайка с резьбовым соединением. Такое решение гарантирует надёжную фиксацию проводников и стабильность электрических характеристик при механических воздействиях. Ключевые параметры изделия:

• рабочий ток на один контакт — до 17,5 А;
• сопротивление электрических контактов — не более 1 мОм;
• сопротивление изоляции — не менее 5 ГОм в нормальных климатических условиях;
• минимальная наработка — 1000 часов;
• допустимое количество циклов сочленения и расчленения — до 500;
• диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия;
• допускается кратковременное повышение температуры до плюс 110 градусов Цельсия.

Условия эксплуатации и механическая стойкость

Вилка СШР55У30ЭГ1 предназначена для эксплуатации в умеренном и холодном климате, что соответствует климатическому исполнению УХЛ. Изделие сохраняет работоспособность при воздействии одиночных и многократных механических ударов, а также вибрационных нагрузок в диапазоне частот до 5000 Гц. Это позволяет использовать разъём в аппаратуре, подверженной транспортной тряске и работе в условиях повышенной вибрации.

Приёмка и качество

Изделие соответствует приёмке «5», что подтверждает проведение полного объёма приёмо-сдаточных испытаний в соответствии с установленными требованиями для данной категории соединителей. Вилка поставляется как самостоятельное комплектующее изделие и предназначена для дальнейшего монтажа в составе кабельных сборок или непосредственно на корпусах блоков аппаратуры.
