Назначение соединителя СШР55П30ЭШ1

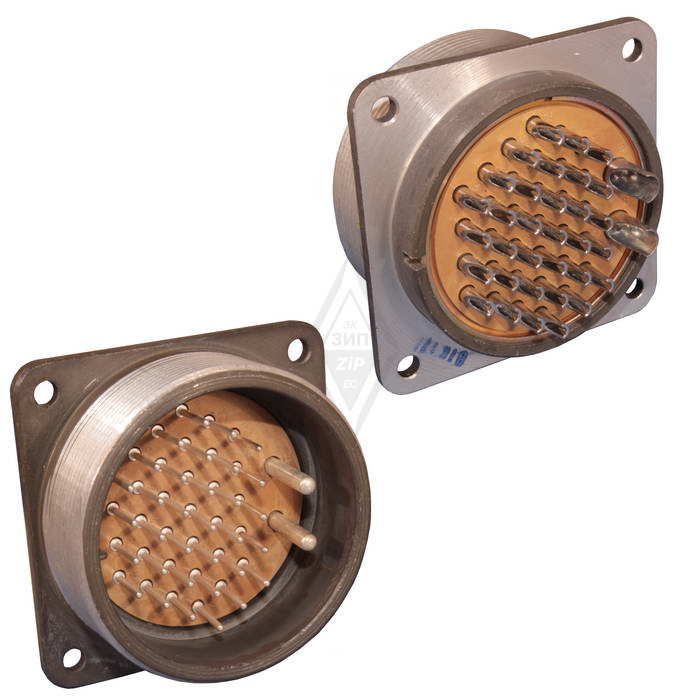

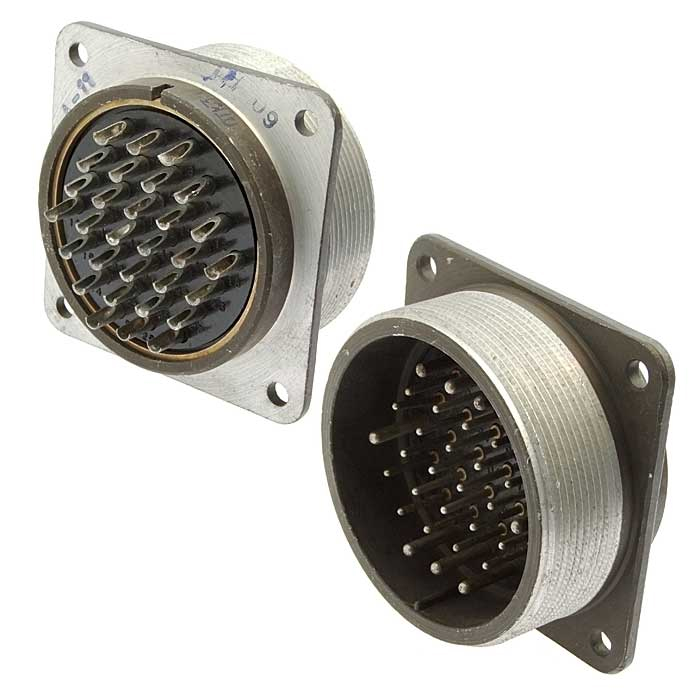

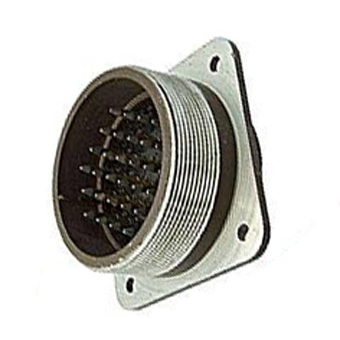

Соединитель СШР55П30ЭШ1 вилка представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Устройство применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры различного назначения, включая промышленное оборудование, измерительные комплексы и системы связи.

Конструкция и принцип действия

Соединитель состоит из двух основных частей — вилки и розетки. В зависимости от исполнения они могут быть блочными (приборными) или кабельными. Блочные соединители изготавливаются без патрубков, кабельные модификации оснащаются прямым или угловым патрубком. Сочленение вилки и розетки осуществляется с помощью резьбового соединения, что обеспечивает надежную фиксацию и защиту от самопроизвольного разъединения.

Поляризация корпусов выполнена по одношпоночной схеме, исключающей неправильное сочленение контактов. Контакты покрыты серебром, что гарантирует стабильную проводимость и устойчивость к коррозии. Метод монтажа — пайка, обеспечивающая прочное и долговечное закрепление проводников в электрических цепях.

Технические характеристики

• Сопротивление контактов: не более 1,3 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Максимальная токовая нагрузка на одиночный контакт: до 35 А
• Количество циклов сочленений: до 500
• Рабочий температурный диапазон: от -60 до +70 °C
• Минимальная наработка: 1000 часов
• Срок хранения: до 25 лет

Расшифровка обозначения

Структура условного обозначения соединителя включает информацию о типе, размере корпуса, конструктивном исполнении и количестве контактов. Обозначение СШР55П30ЭШ1 указывает на тип соединителя (СШР), условный размер корпуса (55), конструктивное исполнение (П30) и дополнительные признаки модификации (ЭШ1).

Применение

Соединители данной серии рассчитаны на эксплуатацию в жестких климатических условиях благодаря широкому диапазону рабочих температур. Они подходят для монтажа в стационарной аппаратуре, где требуется высокая надежность электрических соединений при умеренных механических нагрузках. Пайка как метод монтажа позволяет использовать разъемы в устройствах с ограниченным пространством для крепежа.

Устройство сохраняет работоспособность при длительном хранении и выдерживает значительное число циклов сочленения, что делает его пригодным для ремонтных и эксплуатационных задач в радиоэлектронной промышленности.
