Назначение и область применения

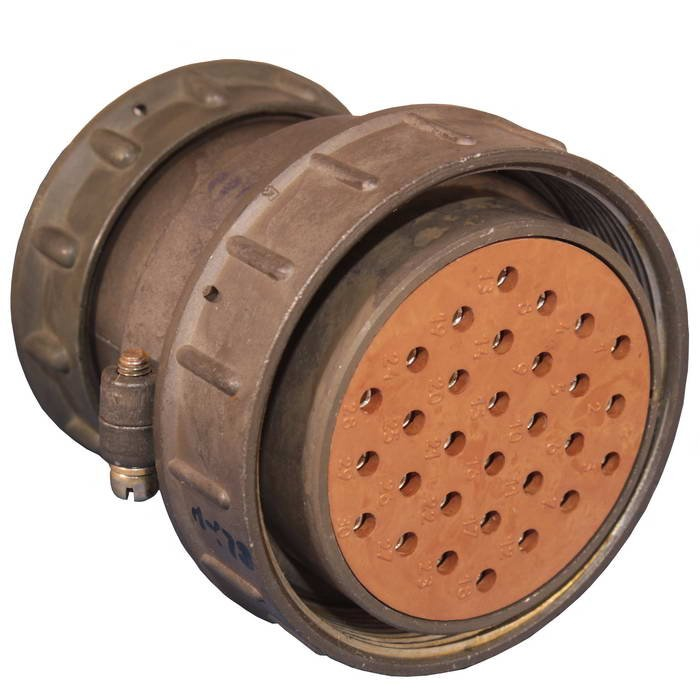

Соединитель СШР55П30ЭШ1 относится к категории цилиндрических низкочастотных негерметичных разъемов и предназначен для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для внутреннего монтажа в исполнении УХЛ и может использоваться совместно с экранированными кабелями.

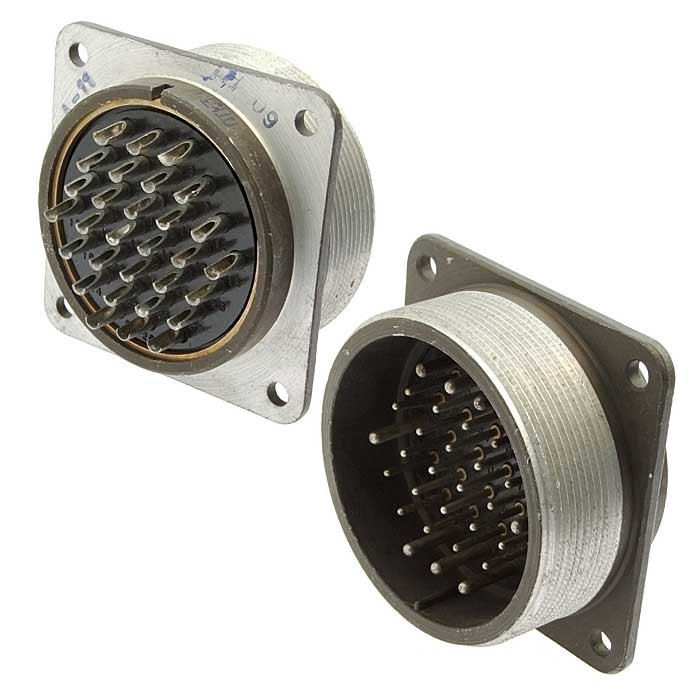

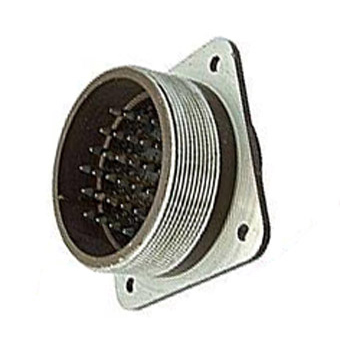

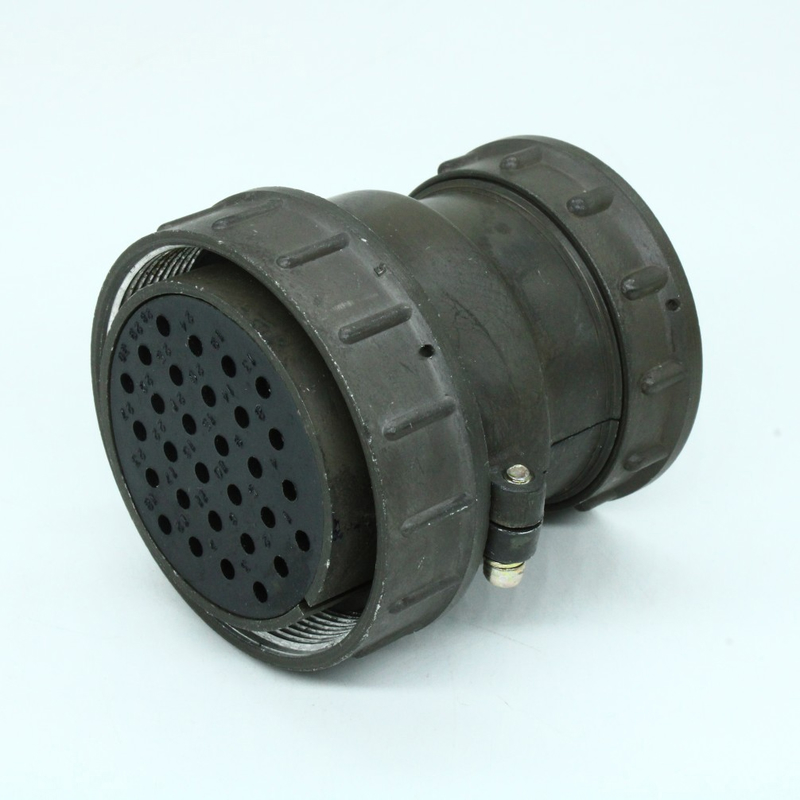

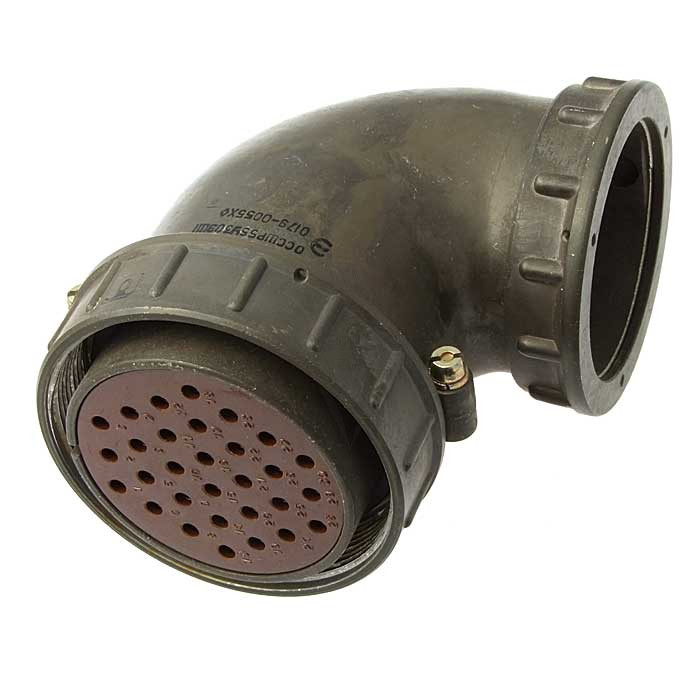

Конструктивно разъем состоит из двух частей — вилки и розетки, которые могут быть выполнены как в приборном (блочном), так и в кабельном варианте. Блочная часть изготавливается без патрубков, а кабельная часть имеет прямой или угловой патрубок. Такое исполнение обеспечивает гибкость при компоновке внутри аппаратуры и при прокладке кабельных трасс.

Технические характеристики

Соединитель оснащен тридцатью контактами и обеспечивает надежное электрическое соединение в широком диапазоне условий эксплуатации. Основные параметры изделия:

• Количество контактов: 30 штук.
• Максимальная токовая нагрузка на одиночный контакт: до 35 А.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 25 лет.
• Интервал рабочих температур: от -60 до 70 °C.

Указанные значения подтверждают способность разъема сохранять стабильные электрические параметры при длительной эксплуатации, частых циклах соединения и разъединения, а также при воздействии низких температур.

Конструктивные особенности

Сочленение частей соединителя выполнено резьбовым способом, что обеспечивает плотное и виброустойчивое соединение, исключающее самопроизвольное расчленение в процессе работы. Поляризация корпусов — одношпоночная, благодаря чему гарантируется правильная ориентация вилки относительно розетки и исключается ошибочное подключение.

Контактная группа имеет серебряное покрытие, которое обеспечивает низкое переходное сопротивление, высокую коррозионную стойкость и стабильность электрических характеристик при многократных сочленениях. Метод монтажа — пайка, что позволяет выполнять надежное и долговечное присоединение проводников как при производстве аппаратуры, так и при проведении ремонтных работ.

Эксплуатационные преимущества

Разъем СШР55П30ЭШ1 отличается высокой механической прочностью и устойчивостью к внешним воздействиям. Резьбовое сочленение обеспечивает защиту контактных пар от пыли и случайных касаний, а серебряное покрытие контактов минимизирует потери сигнала и снижает нагрев при протекании тока до 35 А на контакт. Благодаря минимальной наработке 1000 часов и ресурсу 500 циклов соединения-разъединения, изделие подходит для аппаратуры с длительным сроком службы, где важна повторяемость и предсказуемость характеристик.

Исполнение УХЛ расширяет область применения разъема в умеренном и холодном климате, сохраняя работоспособность при температурах до -60 °C. Возможность использования с экранированными кабелями делает СШР55П30ЭШ1 востребованным решением при компоновке помехозащищенных цепей в измерительной, промышленной и специализированной аппаратуре.
