СШР55П30ЭШ1 — это кабельная розетка серии «ОС» (общего назначения), цилиндрический низкочастотный негерметичный соединитель для электрических цепей постоянного и переменного токов (частотой до 3 МГц) при напряжении до 850 В. Она предназначена для радиоэлектронной и радиотехнической аппаратуры, с прямым патрубком для экранированного кабеля и резьбовым сочленением.

Условное обозначение

Обозначение расшифровывается так: СШР — тип соединителя, 55 — условный размер корпуса, П — прямой патрубок, 30 — количество контактов, Э — для экранированного кабеля, Ш — розетка, 1 — схема контактов. Метод монтажа — пайка, поляризация корпусов — одношпоночная.

Основные характеристики

• Рабочий ток на контакт: 17,5 А (общая нагрузка до 400 А).

• Диаметр контактов: 2,5 мм, покрытие — серебро, сопротивление контактов — не более 1–1,3 мОм.

• Сопротивление изоляции: не менее 5000 МОм, количество сочленений-расчленений — 500, наработка — минимум 1000 ч.

• Сечение проводов: до 3 мм², перепаек — не более 3.

• Габариты: 68,1 × 75,1 × 67,5 мм.

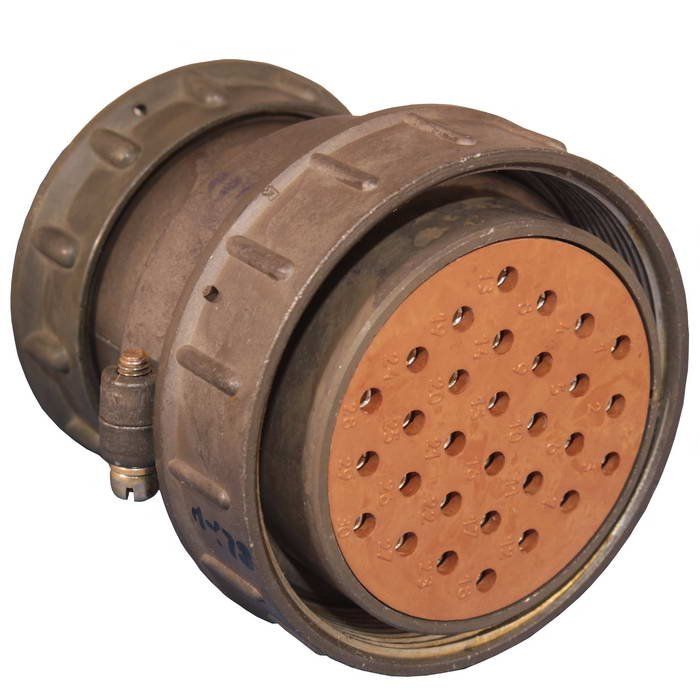

Эта розетка показана на фото: серебристый корпус с 30 контактами в круговом расположении, резьбовой фланец и уплотнители.

Условия эксплуатации

Диапазон температур: от -60°C до +60°C (с учетом перегрева контактов — до +110°C), климатическое исполнение — УХЛ (внутреннее и наружное применение с защитой от пыли/воды). Выдерживает вибрацию (1–5000 Гц, 300 м/с²), удары (до 5000 м/с² одиночные), линейное ускорение 2000 м/с² и пониженное давление до 1,3·10⁻⁴ Па.
