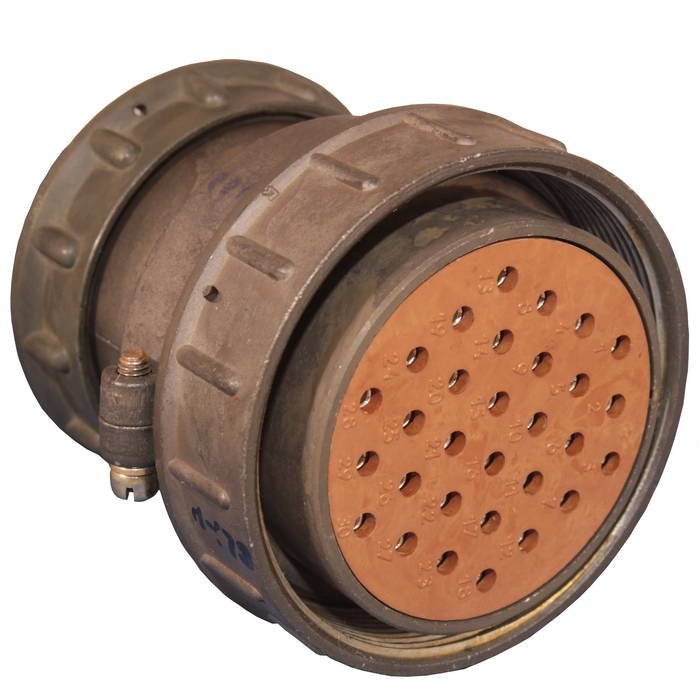

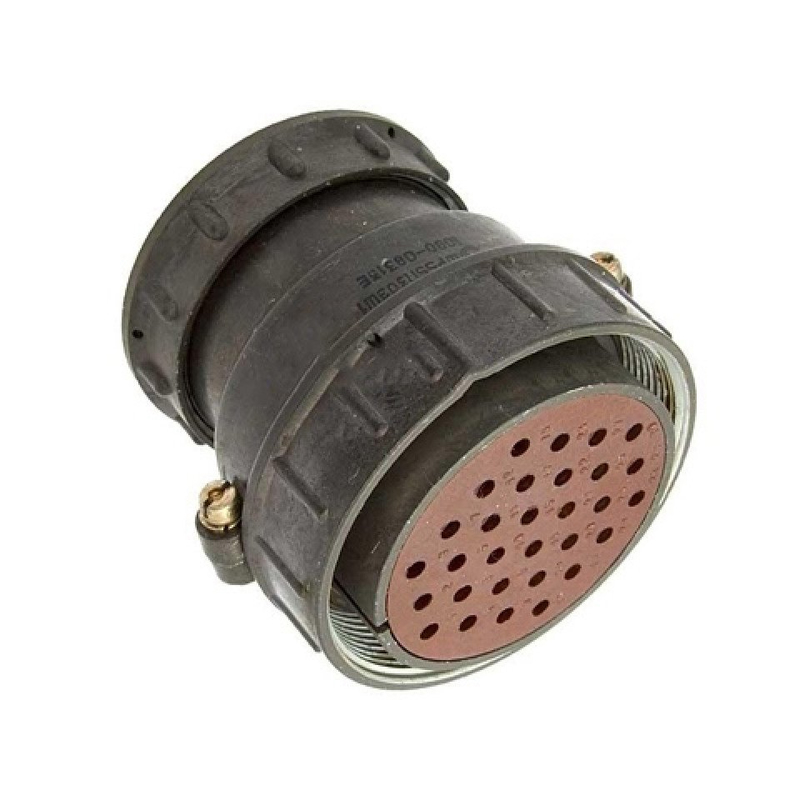

Соединитель СШР55П30ЭШ1 — это кабельная розетка цилиндрического низкочастотного разъёма семейства СШР, предназначенная для питания и передачи сигналов в электрических цепях постоянного и переменного тока.

Назначение и область применения

СШР55П30ЭШ1 используется как кабельная часть разъёма в радиоэлектронной, радиотехнической и общепромышленной аппаратуре, в том числе в транспортной технике (например, трамваи КТМ УКВЗ).
Разъём применяется как несиловой, но достаточно мощный соединитель для цепей с широким диапазоном рабочих токов и частот до нескольких мегагерц.

Тип и конструкция

• СШР — индекс типа цилиндрического соединителя общего назначения.

• 55 — условный размер корпуса (диаметр около 55 мм).

• П — исполнение с прямым патрубком (ось патрубка совпадает с осью корпуса).

• 30ЭШ1 — обозначение контактной части: 30 контактов , предназначение для экранированного кабеля , исполнение розетки (Ш) с конкретным сочетанием контактов 1 .

Корпус розетки выполнен, как правило, из алюминиевого сплава с оксидным покрытием , цвет корпуса — серый; патрубок для кабеля и фланец для монтажа обеспечивают удобную прокладку и фиксацию экранированного кабеля.

Основные технические параметры

• Количество контактов — 30, диаметр контактов обычно 2,5 мм .

• Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению.

• Сопротивление контакта — порядка 1 мОм на один контакт ; сопротивление изоляции в нормальных условиях — не менее 5000 МОм .

По току:

• Рабочий ток на контакте — до примерно 17–20 А в зависимости от диаметра и температурного режима.

• Соединитель рассчитан на общую токовую нагрузку до десятков ампер при сохранении допустимого перегрева контактов.

По напряжению и частоте:

• Максимальное рабочее напряжение — до 850 В постоянного или переменного тока (амплитуда).

• Может работать в цепях переменного тока частотой до 3 МГц , что делает его пригодным для низкочастотных и слаботочных сигнально‑питающих цепей.

Условия эксплуатации и ресурс

• Диапазон температур окружающей среды, как правило, от −60 до +60 °C , с допустимой кратковременной перегреваемостью контактов до около +110 °C .

• Разъём рассчитан на механическую нагрузку вибрациями до сотен м/s² и одиночны
