Назначение и область применения

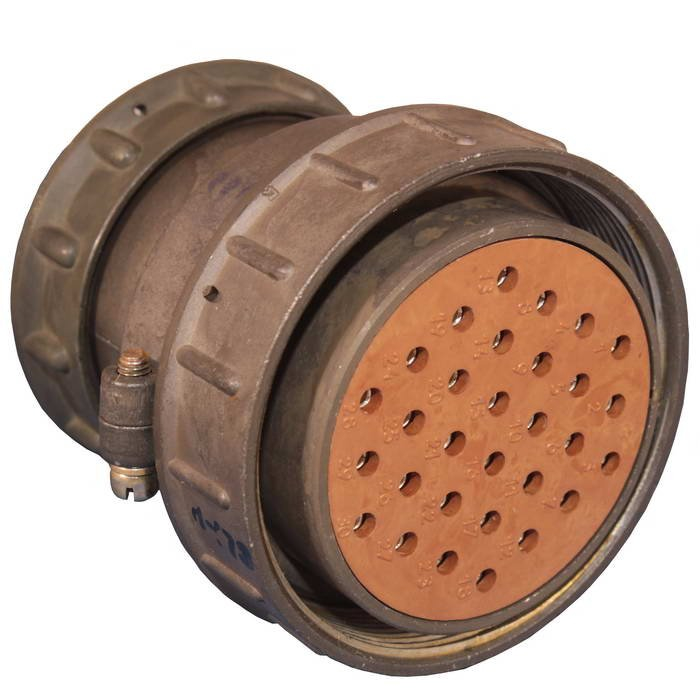

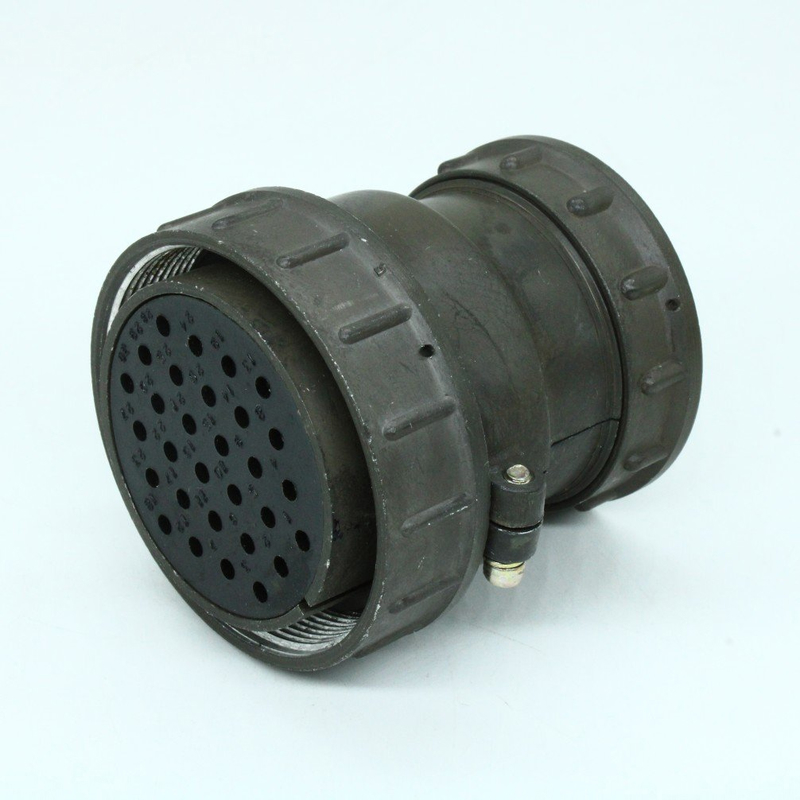

СШР55П30ЭШ1 представляет собой кабельную розетку цилиндрического электрического соединителя, предназначенную для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу при напряжении до 850 В и частоте до 3 МГц, что делает его применимым в низкочастотных и высокочастотных цепях. Соединитель используется в составе разъёмных пар «вилка-розетка» и допускает как кабельное, так и блочное исполнение ответной части.

Основные сферы применения включают измерительные приборы, радиоэлектронную аппаратуру, лабораторное оборудование и промышленные электротехнические системы, где требуется надёжное многоконтактное соединение с возможностью многократного сочленения и расчленения. Резьбовой метод сочленения обеспечивает стабильность контакта при вибрациях и механических воздействиях, а также исключает самопроизвольное разъединение в процессе эксплуатации.

Технические характеристики

Соединитель СШР55П30ЭШ1 обладает следующими подтверждёнными параметрами:

• Количество контактов: 30
• Диаметр контактов: 2,5 мм
• Максимальный рабочий ток: 20 А
• Сопротивление контактов: не более 1 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Интервал рабочих температур: от минус 60 до плюс 70 градусов Цельсия
• Минимальная наработка: 1000 часов
• Срок хранения: до 25 лет

Данные значения относятся к изделию в целом и подтверждены технической документацией на серию СШР55. Рабочий ток указан на контакт при соблюдении номинальных условий эксплуатации. Температурный диапазон охватывает как условия холодного климата, так и работу внутри прогреваемых приборных отсеков.

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава А-22, который сочетает малый вес с достаточной механической прочностью и устойчивостью к коррозии. Изолятор выполнен из карболита — термореактивного материала, обеспечивающего высокие диэлектрические свойства и стабильность геометрии контактных гнёзд. Контакты имеют серебряное покрытие (Ag), снижающее переходное сопротивление и повышающее стойкость к окислению.

Конструктив предусматривает экранированный патрубок (обозначается литерой «Э» в маркировке), что позволяет использовать кабельную розетку с экранированными кабелями и минимизировать влияние внешних электромагнитных помех. Исполнение «Ш» определяет тип контактов — розеточная часть, а цифра «1» фиксирует условное число сочетания контактов.

Система обозначения и совместимость

Маркировка СШР55П30ЭШ1 расшифровывается по следующей схеме:

1. СШР — тип соединителя (соединитель штепсельный разъёмный);
2. 55 — условный размер корпуса;
3. П — конструктивное исполнение (без патрубка);
4. 30 — количество контактов;
5. Э — вид гайки патрубка под экранированный кабель;
6. Ш — вид контактов (розетка);
7. 1 — условное число сочетания контактов.

Данная структура обозначения позволяет однозначно подбирать ответные части — кабельные и блочные вилки серии СШР55 с аналогичным количеством контактов и соответствующим сочетанием. При подборе ответного соединителя необходимо учитывать условный размер корпуса 55, число контактов 30 и конструктивное исполнение. Резьбовое сочленение является стандартным для всей серии и обеспечивает взаимозаменяемость изделий в пределах установленных норм.
