Назначение и область применения

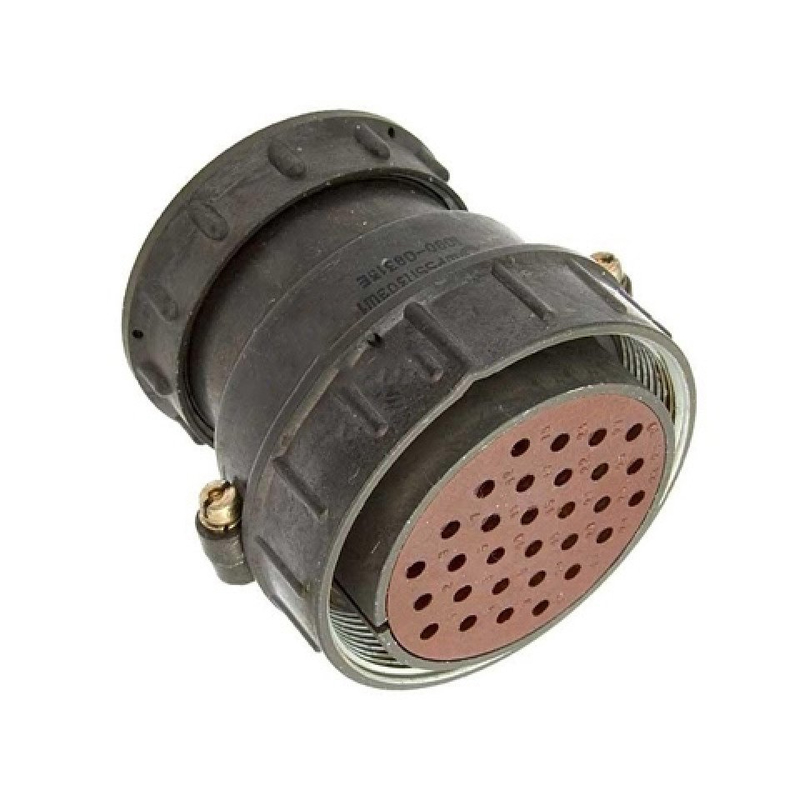

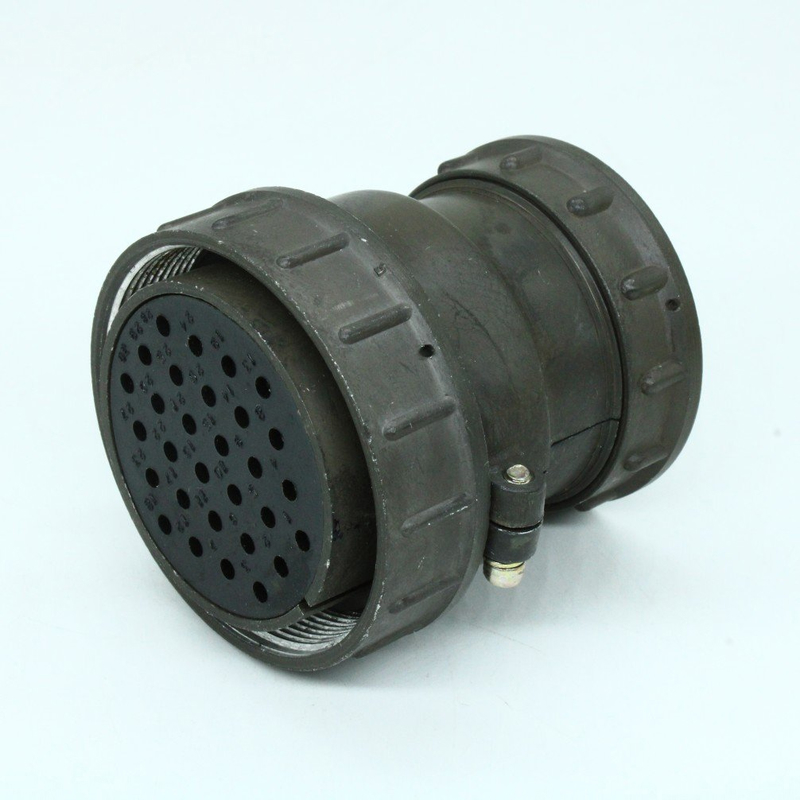

Соединитель СШР55П30ЭШ1 розетка представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Разъем востребован в приборостроении, промышленной электронике, системах связи и управления, а также в оборудовании, где требуется надежное разъемное соединение с высокой плотностью контактов. Конструкция рассчитана на многократные циклы сочленения и расчленения при сохранении стабильных электрических параметров.

Приемка «5» подтверждает соответствие изделия установленным требованиям к качеству и надежности, что позволяет использовать данный соединитель в составе ответственной аппаратуры, где предъявляются повышенные требования к стабильности контактных соединений и устойчивости к внешним воздействующим факторам.

Технические характеристики

• Количество контактов: 30.
• Тип соединения: резьбовое.
• Поляризация корпуса: одношпоночная.
• Покрытие контактов: серебро.
• Метод монтажа: объемный, пайка.
• Рабочая температура: от -60 до +85 градусов Цельсия.
• Климатическое исполнение: УХЛ.
• Срок сохраняемости: 25 лет.
• Минимальная наработка: 1000 часов.
• Условный размер корпуса: 55.

Конструктивные особенности

Конструктивное исполнение соединителя — кабельная часть с прямым патрубком. Вид гайки патрубка предусмотрен для экранированного кабеля, что обеспечивает корректное подключение экранированных линий и способствует снижению влияния электромагнитных помех на передаваемые сигналы.

Вид контактов — розетка. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрического соединения в течение всего срока службы. Резьбовое соединение гарантирует надежную фиксацию сочлененных частей и защиту от самопроизвольного разъединения при вибрационных и механических нагрузках.

Соединители серии СШР изготавливаются в различных исполнениях, включая блочное (приборное) и кабельное, с прямым или угловым патрубком. Данная модификация СШР55П30ЭШ1 ориентирована на кабельный монтаж методом пайки, что обеспечивает высокую ремонтопригодность и возможность замены разъема в полевых условиях.

Условия эксплуатации и надежность

Климатическое исполнение УХЛ допускает эксплуатацию соединителя в условиях умеренного и холодного климата. Диапазон рабочих температур от -60 до +85 градусов Цельсия позволяет применять изделие как в отапливаемых помещениях, так и в неотапливаемых отсеках аппаратуры, подверженных значительным перепадам температур.

Показатель минимальной наработки 1000 часов и срок сохраняемости 25 лет подтверждают долговечность изделия при соблюдении условий хранения и эксплуатации. Приемка «5» дополнительно гарантирует прохождение изделием полного цикла контрольных испытаний, предусмотренных технической документацией.
