Назначение соединителя СШР55П30ЭГ1

СШР55П30ЭГ1 вилка представляет собой специализированный электрический соединитель кабельного типа, предназначенный для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется для разъёмного соединения узлов и блоков оборудования специального и общего назначения, обеспечивая надёжный электрический контакт при передаче сигналов и питающих напряжений.

Соединитель рассчитан на эксплуатацию в составе аппаратуры, работающей в условиях воздействия переменного тока частотой до 3 МГц. Конструкция вилки предусматривает прямой патрубок для кабельного монтажа, что делает её удобной для подключения экранированных и неэкранированных кабелей внутри приборов и межблочных соединений.

Технические характеристики

Изделие относится к типу СШР (специальный негерметичный соединитель) и имеет следующие подтверждённые параметры:

• Количество контактов: 30
• Рабочий ток: до 17,5 А
• Максимальное рабочее напряжение: 850 В (амплитудное значение)
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление контактов: не более 1 мОм
• Температурный диапазон эксплуатации: от минус 60 до плюс 60 градусов Цельсия
• Габаритные размеры: 64 на 64 на 42 мм

Конструктивное исполнение

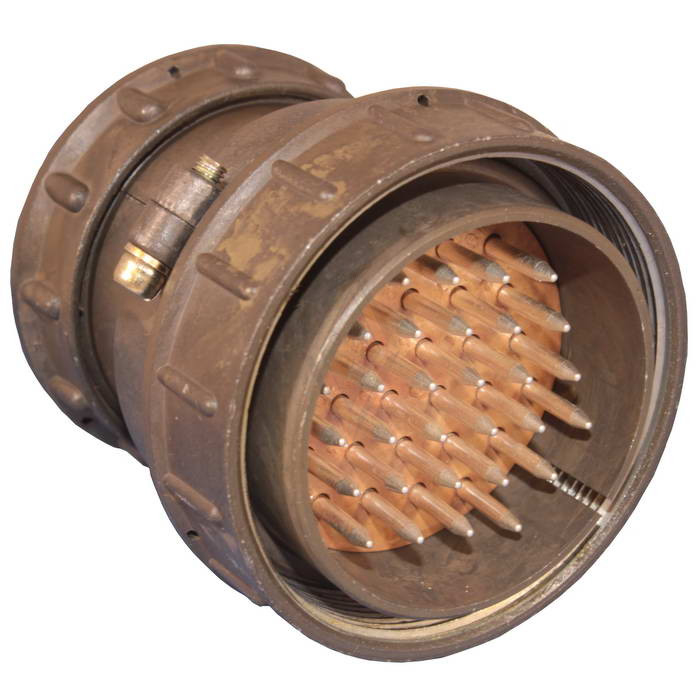

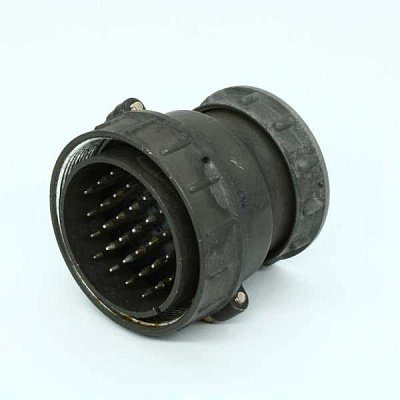

Корпус вилки изготовлен из металла, изолятор выполнен из карболита, а контактные элементы имеют серебряное покрытие. Поляризация корпуса — одношпоночная, что исключает неправильное сочленение с ответной частью. Способ монтажа — объёмный, пайкой. Соединитель оснащён прямым патрубком для ввода кабеля.

Условия эксплуатации и надёжность

СШР55П30ЭГ1 сохраняет работоспособность при пониженном атмосферном давлении и выдерживает механические нагрузки, характерные для бортовой и стационарной аппаратуры. Изделие устойчиво к вибрационным воздействиям в диапазоне частот от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.

Показатели долговечности подтверждают высокую надёжность соединителя: минимальная наработка составляет 1000 часов, а срок службы достигает 15 лет. Это позволяет использовать вилку в изделиях с длительным жизненным циклом, где замена компонентов затруднена или нежелательна.

Применение

Вилка СШР55П30ЭГ1 используется для монтажа кабельных сборок и жгутов, обеспечивая разъёмное подключение между отдельными блоками радиоэлектронной аппаратуры. Она подходит для применения в измерительной технике, системах связи, промышленной электронике и оборудовании, эксплуатируемом в широком диапазоне климатических условий.

Благодаря серебряному покрытию контактов достигается стабильное переходное сопротивление и защита от окисления, что особенно важно при длительном хранении и эксплуатации в условиях повышенной влажности или перепадов температур. Ответной частью служит розетка СШР55П30ЭГ1 в блочном или кабельном исполнении.
