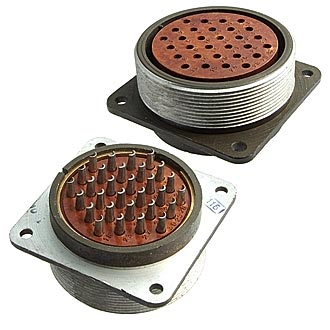

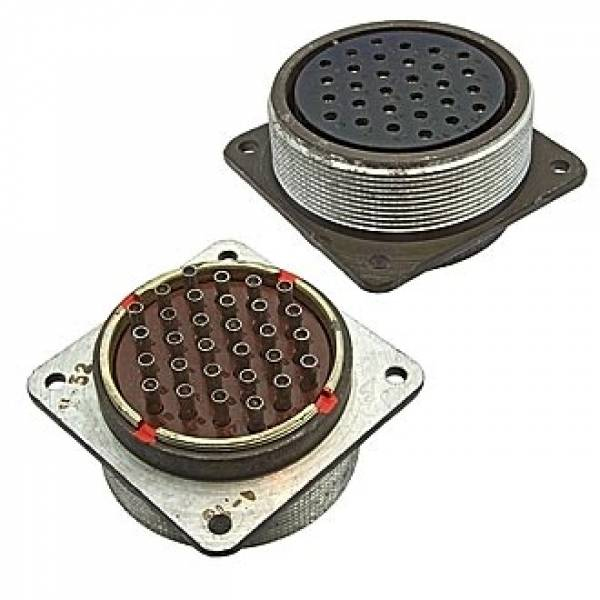

СШР55П30ЭГ1 — это приборная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Она используется в радиоэлектронной и радиотехнической аппаратуре. Данное изделие имеет конструкцию без патрубка и включает 30 контактов.

Технические характеристики

• Рабочий ток: 17,5 А
• Максимальное рабочее напряжение: до 850 В
• Диаметр контактов: 2,5 мм
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление контактов: не более 1 мОм
• Сечение провода: до 3 мм?
• Количество циклов соединения/разъединения: 500
• Минимальная наработка: 1000 часов
• Срок хранения: до 15 лет

Условия эксплуатации

розетка СШР55П30ЭГ1 может работать в температурном диапазоне от -60° С до +60° С. Она также устойчива к атмосферному давлению до 1,3·10^-4 Па и может выдерживать механические нагрузки, включая вибрации и удары.

Конструкция

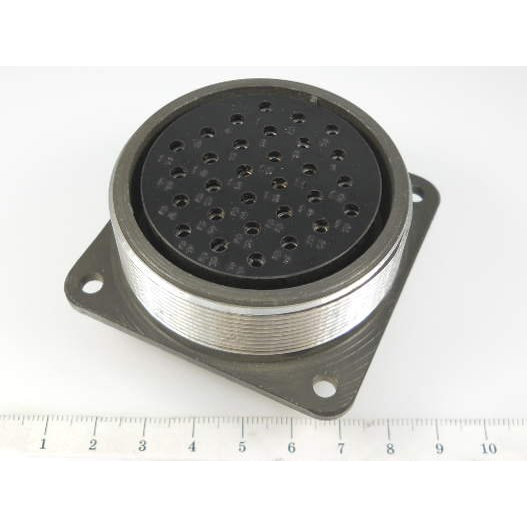

Изделие имеет резьбовое соединение и одношпоночную поляризацию корпуса. Габаритные размеры составляют 64?64?42 мм. Существует возможность различных исполнений, таких как военная приемка или приемка по техническому контролю.

Применение

СШР55П30ЭГ1 используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.
