Назначение и область применения

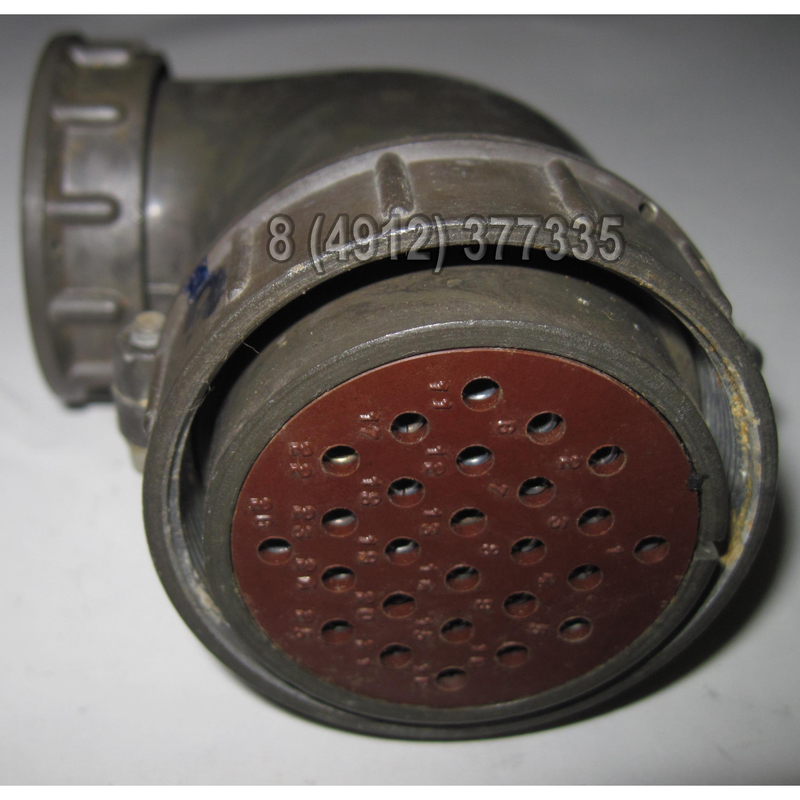

СШР48У26ЭШ3 — это розетка кабельного соединителя цилиндрического типа из серии СШР, предназначенная для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре промышленного назначения, где требуется надёжное разъёмное соединение с ответными вилочными частями, включая герметичные модели СШРГ или 2РТТ.

Розетка рассчитана на использование в составе кабельных сборок с экранированным кабелем и ориентирована на внутренний и наружный монтаж. Конструкция с угловым патрубком и гайкой обеспечивает корректный ввод экранированного кабеля с сохранением целостности экранирующей оплётки, что важно для защиты сигнальных цепей от электромагнитных помех в условиях плотной компоновки аппаратуры.

Конструктивные особенности и технические характеристики

Корпус соединителя имеет условный размер 48. Розетка оснащена 26 контактами-гнёздами диаметром 2,5 мм. Контактные элементы выполнены из латуни с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению в процессе эксплуатации.

• Рабочий ток на один контакт: от 20 до 35 А в зависимости от режима эксплуатации.
• Сопротивление контактов: не более 1 мОм.
• Ресурс: 500 циклов сочленений-расчленений.
• Наработка: не менее 1000 часов.
• Габаритные размеры: примерно 93,6 × 59,5 × 82,4 мм.
• Климатическое исполнение: УХЛ, рабочий диапазон температур от минус 60 до плюс 85 °C.

Сочленение розетки с ответной частью — резьбовое, с одношпоночной поляризацией, исключающей неправильную ориентацию при стыковке. Корпус изготовлен из алюминиевого сплава с оксидированием поверхности, что придаёт изделию стойкость к коррозии и механическим воздействиям. Обозначение У в маркировке указывает на угловой патрубок, а ЭШ3 — на наличие гайки для крепления экранированного кабеля.

Устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность при воздействии широкого спектра внешних факторов, характерных для промышленной эксплуатации:

• вибрационные нагрузки в диапазоне частот от 5 до 2000 Гц с ускорением до 30 g;
• акустические шумы с уровнем до 170 дБ;
• механические удары многократного действия с ускорением до 500 g;
• повышенная влажность до 98% при температуре плюс 25 °C;
• пониженное атмосферное давление от 1,33×10⁻⁴ до 50,6×10⁴ Па.

Пылебрызгозащищённое исполнение предотвращает попадание внутрь соединителя пыли и капель влаги, что расширяет область применения изделия в составе оборудования, эксплуатируемого в производственных помещениях и на открытых площадках.

Применение и совместимость

Розетка СШР48У26ЭШ3 предназначена для установки на панелях, корпусах приборов или в составе кабельных трасс. Угловая конструкция патрубка позволяет рационально организовывать подвод кабеля в ограниченном пространстве, снижая механическую нагрузку на место ввода и уменьшая радиус изгиба кабельной линии.

Соединитель совместим с экранированными кабелями, применяемыми в промышленной электронике, измерительной технике и системах связи. Резьбовое сочленение обеспечивает фиксацию соединения и защиту от самопроизвольного разъединения при вибрационных и ударных воздействиях. Срок хранения изделия составляет до 25 лет при соблюдении условий хранения, предусмотренных для климатического исполнения УХЛ.

Использование серебряного покрытия контактов в сочетании с латунной основой обеспечивает низкое переходное сопротивление и стабильность электрических параметров на протяжении всего срока службы, что подтверждается ресурсными показателями по числу сочленений и наработке. Данная розетка подходит для построения долговременных кабельных соединений в аппаратуре, где требуется сочетание высокой токовой нагрузки, помехозащищённости и устойчивости к жёстким условиям эксплуатации.
