Назначение разъёма СШР48У26ЭШ3

СШР48У26ЭШ3 представляет собой специальный штепсельный разъём негерметичного типа, предназначенный для соединения электрических цепей в промышленных и приборных системах. Изделие рассчитано на ручное соединение и применяется в оборудовании с внутренним объёмным монтажом, где требуется надёжный разъёмный контакт при значительном числе соединяемых проводников.

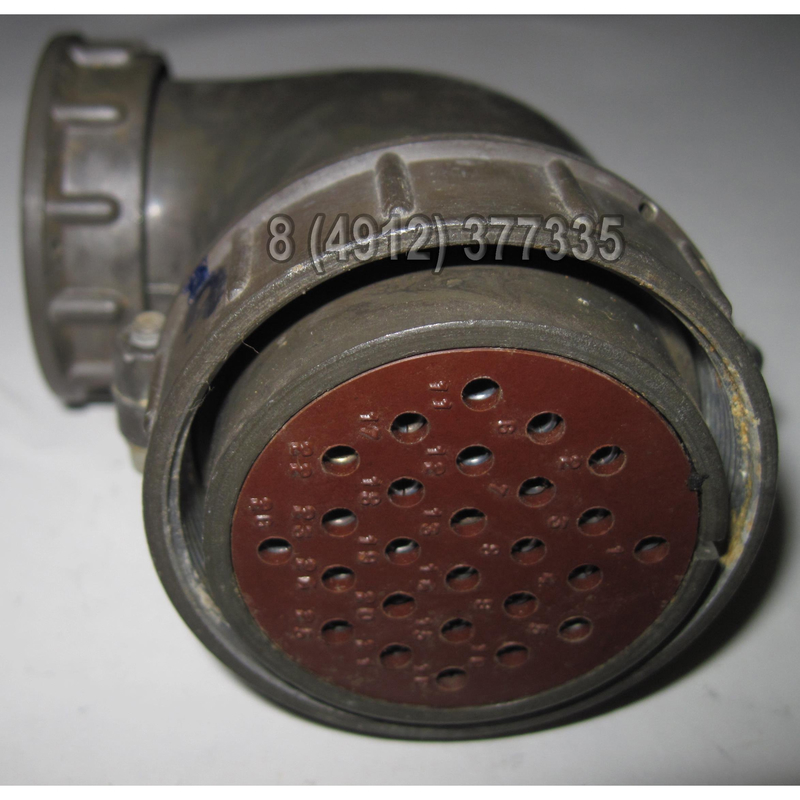

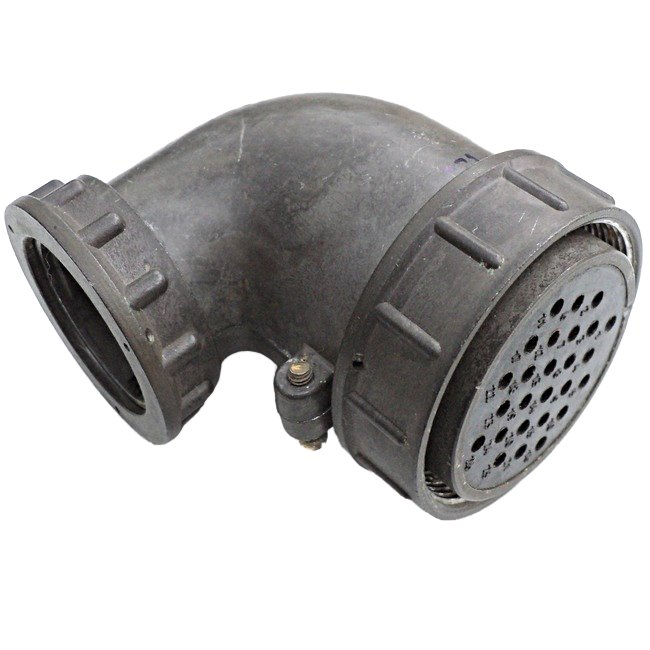

Конструктивное исполнение разъёма — кабельная розетка с угловым патрубком, ориентированная на работу с экранированным кабелем. Это позволяет использовать изделие в тех случаях, когда необходимо обеспечить экранирование линии связи и одновременно сохранить удобство подвода кабеля под углом к ответной части.

Расшифровка маркировки и особенности конструкции

Обозначение СШР48У26ЭШ3 содержит полную информацию о типе и конструктивных признаках разъёма:

• СШР — серия специальных штепсельных разъёмов;
• 48 — условный размер корпуса;
• У — угловой патрубок для подвода кабеля;
• 26 — общее количество контактов;
• Э — исполнение для экранированного кабеля;
• Ш — розетка, то есть гнездовой тип контактов в кабельной части;
• 3 — конструктивное исполнение.

Корпус имеет условный размер 48, что определяет габаритные и установочные параметры изделия. Розетка оснащена гнездовыми контактами, которые обеспечивают надёжное сочленение с вилочной частью ответного разъёма. Конструкция с угловым патрубком упрощает монтаж в стеснённых условиях и позволяет аккуратно выводить экранированный кабель без резких перегибов.

Технические параметры

СШР48У26ЭШ3 рассчитан на работу при напряжении до 850 В. Сопротивление контактов не превышает 1 мОм для контактов диаметром 2,5 мм, что обеспечивает стабильное электрическое соединение и минимальные потери в цепи. Низкое переходное сопротивление достигается за счёт применения серебряного покрытия контактов, которое также повышает коррозионную стойкость и долговечность контактных пар.

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 5 до 2000 Гц, что подтверждает его пригодность для эксплуатации в условиях подвижных и вибрирующих конструкций. Соответствие техническим условиям ГЕ0.364.107 ТУ или АСЛР.434410.019 ТУ подтверждает заявленные характеристики и позволяет использовать разъём в составе серийной аппаратуры.

Применение

Разъём предназначен для ручного соединения электрических цепей в приборах и оборудовании с внутренним объёмным монтажом. Благодаря негерметичному исполнению он применяется внутри корпусов устройств, где не требуется защита от внешних воздействий окружающей среды, но важно обеспечить быстрое и надёжное разъединение узлов при обслуживании, настройке или замене блоков.

Наличие 26 контактов позволяет коммутировать большое число сигнальных и силовых линий в одном соединении. Исполнение для экранированного кабеля делает СШР48У26ЭШ3 востребованным в аппаратуре, чувствительной к электромагнитным помехам, где необходима непрерывность экранирования по всей длине тракта.
