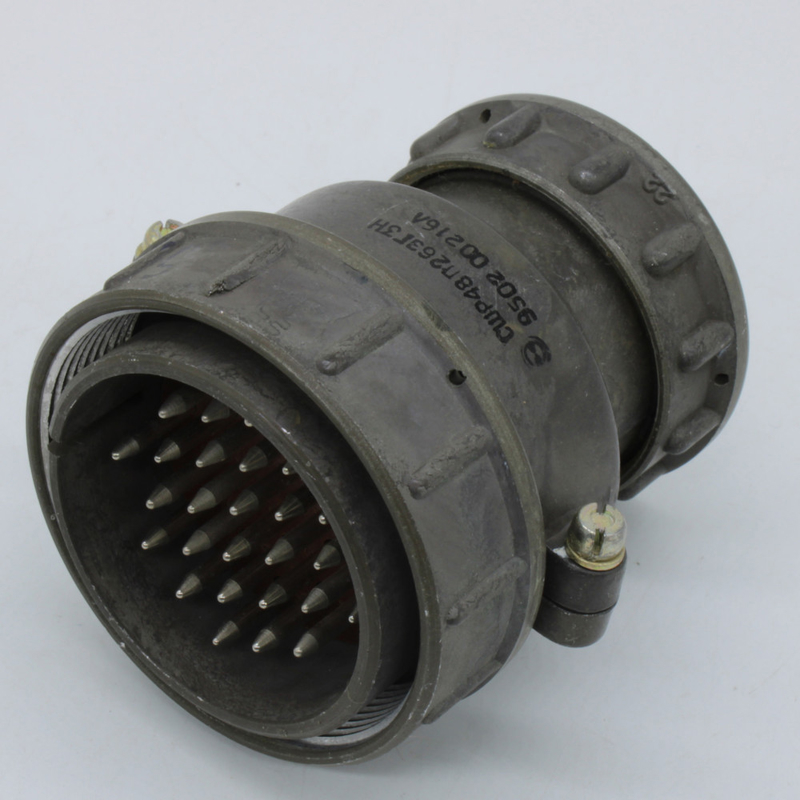

Назначение соединителя СШР48У26ЭГ3Н

СШР48У26ЭГ3Н представляет собой цилиндрический низкочастотный негерметичный соединитель, разработанный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Изделие относится к категории СШР48 и предназначено для применения в составе приборов, блоков и оборудования, где требуется надёжное разъёмное соединение экранированных кабелей с аппаратурой.

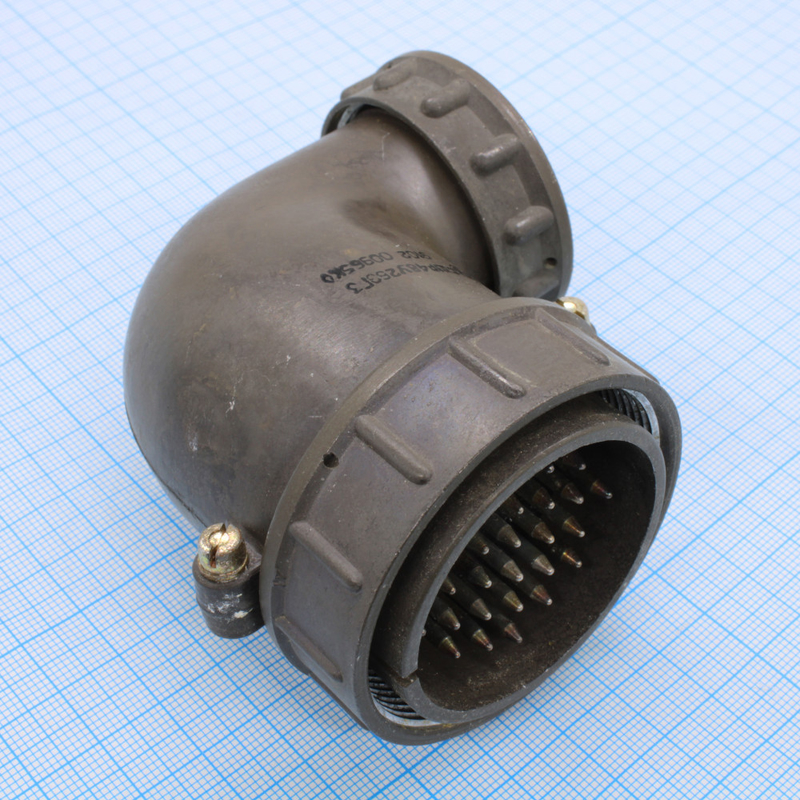

Конструктивно соединитель выполнен в виде вилки с угловым патрубком для кабельной части. Угловое исполнение патрубка позволяет осуществлять подвод кабеля под удобным углом относительно оси ответной части, что особенно востребовано при компоновке оборудования с ограниченным внутренним пространством. Наличие гайки для экранированного кабеля обеспечивает фиксацию экранной оплётки и способствует сохранению помехозащищённости линии в условиях воздействия внешних электромагнитных полей.

Соединитель рассчитан на многократное использование в составе стационарной и подвижной аппаратуры. Область применения охватывает промышленное электрооборудование, измерительные комплексы, испытательные стенды, а также устройства связи и управления, эксплуатируемые в жёстких климатических условиях.

Подтверждённые технические особенности

Соединитель оснащён 26 контактами диаметром 2,5 мм. Максимальная токовая нагрузка на один контакт составляет 20 А, при этом суммарная допустимая нагрузка по всем контактам достигает 360 А. Переходное сопротивление контактов не превышает 1,3 мОм, что обеспечивает минимальные потери энергии в точке соединения и стабильность электрических параметров на протяжении всего срока службы.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Данный показатель гарантирует высокую степень электрической развязки между соседними цепями и исключает взаимное влияние сигналов даже при значительных рабочих напряжениях.

Изделие характеризуется следующими эксплуатационными параметрами:

• климатическое исполнение УХЛ — работа в условиях умеренного и холодного климата;
• диапазон рабочих температур от -60 до +70 градусов Цельсия;
• устойчивость к вибрационным нагрузкам до 300 метров на секунду в квадрате;
• стойкость к ударным воздействиям до 10000 метров на секунду в квадрате;
• работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени паскаля;
• ресурс по сочленениям-расчленениям — 500 циклов;
• минимальная наработка — 1000 часов;
• срок хранения — 25 лет.

Расшифровка обозначения СШР48У26ЭГ3Н отражает конструктивные признаки изделия: СШР — тип соединителя, 48 — размер корпуса, У — угловой патрубок для кабельной части, 26 — число контактов, Э — гайка для экранированного кабеля, Г — вилка, 3 — сочетание контактов.

Применение и особенности монтажа

СШР48У26ЭГ3Н ориентирован на использование в оборудовании, где предъявляются повышенные требования к механической прочности соединения и стабильности контактирования при значительных токовых нагрузках. Угловое исполнение кабельного ввода упрощает трассировку кабельных линий внутри корпусов приборов и снижает механические напряжения на кабель в месте его заделки.

Негерметичное исполнение соединителя допускает эксплуатацию в условиях, не требующих защиты внутренних полостей от непосредственного попадания влаги. При этом изделие сохраняет работоспособность в широком диапазоне температур и при воздействии интенсивных механических нагрузок, характерных для промышленных и транспортных объектов.

Количество контактов и их диаметр позволяют использовать соединитель для подвода питания к мощным узлам оборудования, а также для организации смешанных цепей, включающих силовые и сигнальные линии. Благодаря низкому переходному сопротивлению контактов обеспечивается стабильная работа аппаратуры при длительных режимах эксплуатации с номинальными токами.

Применение экранированного кабеля совместно с предусмотренной конструкцией гайкой позволяет минимизировать влияние внешних наводок на передаваемые сигналы. Это особенно важно при работе с измерительными трактами и схемами управления, чувствительными к электромагнитным помехам.

Маркировка и идентификация

Каждое изделие имеет маркировку СШР48У26ЭГ3Н, по которой однозначно определяется его конструктивное исполнение и электрические параметры. Артикул товара — 8555. Данный соединитель входит в категорию СШР48, объединяющую изделия с корпусом типоразмера 48 и совместимыми присоединительными размерами. Такая унификация позволяет подбирать ответные части и комплектовать соединительные пары в рамках единой серии без дополнительной адаптации посадочных мест.
