Назначение изделия

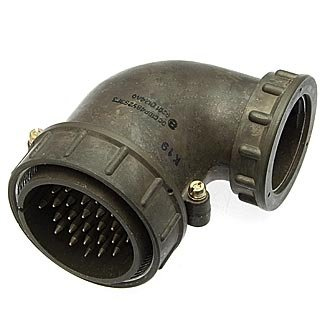

СШР48У26ЭГ3 представляет собой кабельную вилку — цилиндрический низкочастотный соединитель с угловым патрубком, предназначенный для экранированного кабеля. Изделие применяется для обеспечения надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Такое сочетание параметров делает вилку пригодной для работы в составе силовых и сигнальных линий, где требуется передача значительных токов и сохранение стабильности контакта при механических воздействиях.

Технические характеристики

Основные параметры соединителя определяются его конструкцией и материалами контактной группы. Ниже перечислены подтверждённые характеристики изделия.

• Условный диаметр корпуса — 48 мм.
• Количество контактов — 26 штук.
• Диаметр контактов — 2,5 мм, покрытие — серебряное.
• Максимальный ток на один контакт — 20 А, суммарный ток — до 360 А.
• Сопротивление контакта — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение — до 850 В.
• Рабочая частота — до 3 МГц.
• Количество циклов соединений-расчленений — до 500.
• Срок хранения — не менее 15 лет.

Конструктивные особенности

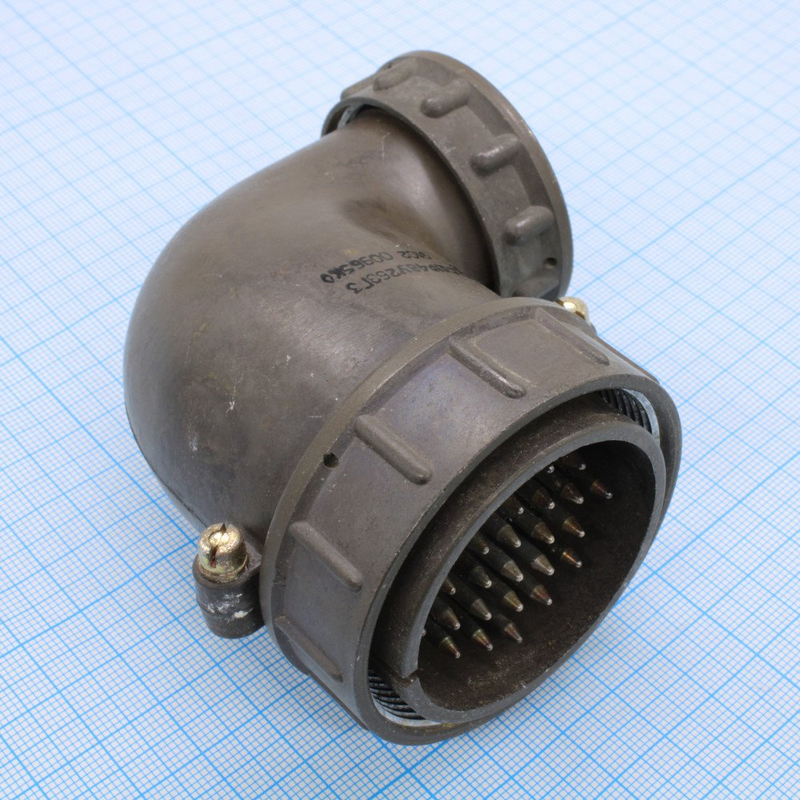

Сочленение вилки с ответной частью резьбовое, с одношпоночной поляризацией корпусов, что исключает ошибку при подключении и обеспечивает фиксацию соединителя в условиях вибрации. Метод монтажа — пайка. Корпус изготовлен из алюминиевого сплава. Обозначение «У» указывает на наличие углового патрубка, а индекс «Э» — на гайку для подключения экранированного кабеля. Изделие выполнено негерметичным, категории УХЛ.

Условия эксплуатации и совместимость

Вилка устойчива к воздействию вибраций в диапазоне от 5 до 5000 Гц с ускорением 30 g, а также к акустическим шумам уровнем до 170 дБ. Это позволяет применять её в составе оборудования, подвергающегося интенсивным механическим нагрузкам. По типу исполнения соединитель относится к негерметичным, категории УХЛ, что определяет допустимые климатические условия эксплуатации.

СШР48У26ЭГ3 взаимосочетается с кабельными розетками серии СШРГ, а также с блочными розетками, выпускаемыми по ТУ ГЕ0.364.107. Совместимость с указанными ответными частями обеспечивает возможность построения как кабельных, так и блочных соединений в пределах одной серии.

Область применения

Благодаря сочетанию большого числа контактов, значительных токовых нагрузок и стойкости к вибрации вилка востребована в электрических цепях постоянного и переменного тока промышленного и специального назначения. Типовые сценарии использования включают подключение экранированных кабельных линий к блочным розеткам, организацию многополюсных соединений в составе распределительных устройств и агрегатов, где требуется частая коммутация с сохранением параметров контакта на протяжении до 500 циклов. Угловой патрубок с гайкой упрощает монтаж экранированного кабеля с обеспечением защиты от помех.
