Назначение и общее описание

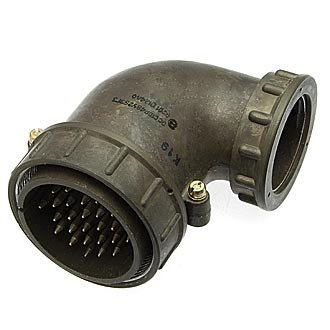

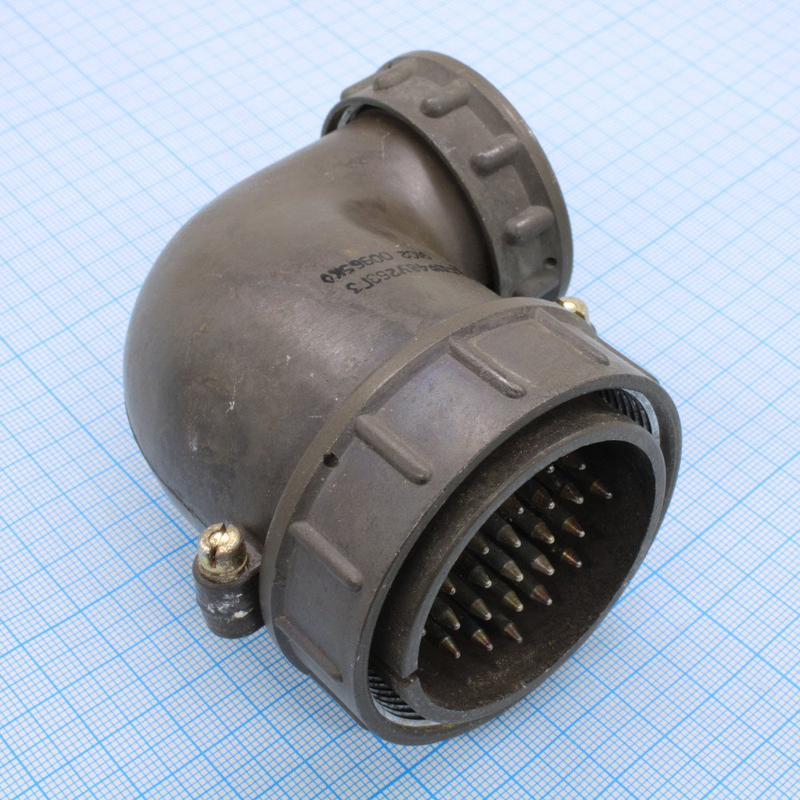

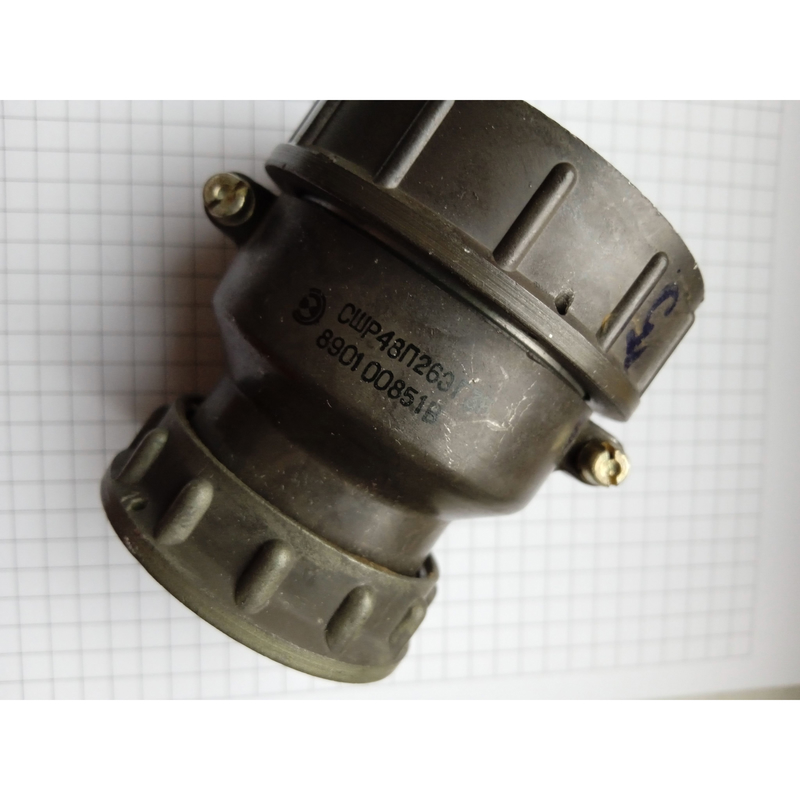

Кабельная вилка СШР48У26ЭГ3 представляет собой цилиндрический низкочастотный электрический соединитель с угловым патрубком, предназначенный для монтажа на экранированный кабель. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Конструкция ориентирована на использование в составе радиоэлектронной аппаратуры, промышленного оборудования и измерительных комплексов, где требуется надёжное разъёмное соединение с защитой от внешних электромагнитных помех.

Соединитель рассчитан на эксплуатацию в негерметичном климатическом исполнении УХЛ. Это допускает применение в условиях умеренного и холодного климата при температуре окружающей среды от минус 60 до плюс 70 градусов Цельсия. Вилка устойчива к воздействию синусоидальной вибрации с ускорением до 30 g в диапазоне частот от 5 до 5000 Гц, а также к механическим ударам: однократным с ускорением до 1000 g и многократным до 150 g.

Конструктивные особенности

Корпус вилки имеет условный диаметр 48 мм. Внутри размещены 26 контактов диаметром 2,5 мм с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления. Максимальный ток на один контакт составляет 20 А, а суммарная допустимая токовая нагрузка соединителя достигает 360 А.

Сочленение вилки с ответной частью выполняется резьбовым способом с одношпоночной поляризацией, исключающей неправильную ориентацию при стыковке. Монтаж проводов к контактам производится методом пайки. Угловой патрубок корпуса облегчает подвод экранированного кабеля в условиях ограниченного пространства, а наличие гайки для экранированного кабеля обеспечивает фиксацию оплётки и сохранение целостности экранирования.

Электрические и эксплуатационные параметры

• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение — до 850 В.
• Частотный диапазон — до 3 МГц.
• Ресурс — 500 сочленений-расчленений.
• Наработка — 1000 часов.

Указанные характеристики позволяют использовать вилку в цепях питания и сигнальных линиях средней мощности, где важны малые потери на контактах и высокая изоляционная стойкость. Соединитель сохраняет работоспособность при значительных механических нагрузках, что подтверждается стойкостью к вибрационным и ударным воздействиям.

Маркировка и совместимость

Условное обозначение СШР48У26ЭГ3 расшифровывается следующим образом: СШР — тип соединителя; 48 — размер корпуса; У — угловой патрубок; 26 — число контактов; Э — гайка для экранированного кабеля; Г — вилка; 3 — сочетание контактов.

Вилка взаимодействует с розетками типа СШРГ и аналогичными изделиями, соответствующими техническим условиям ГЕ0.364.107. Артикул товара — 8554. Категория — СШР48.
