Назначение и область применения

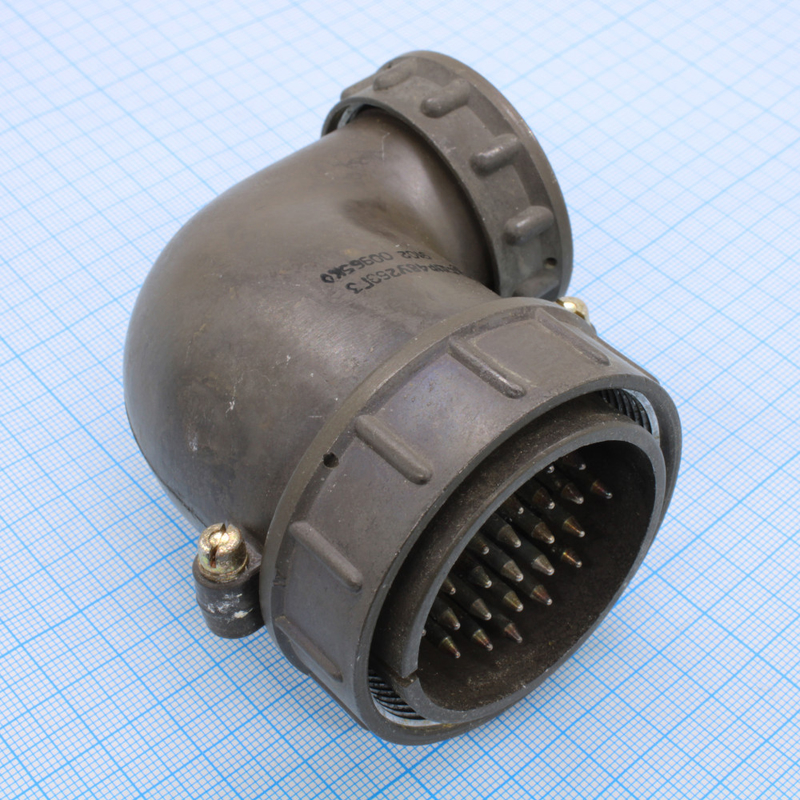

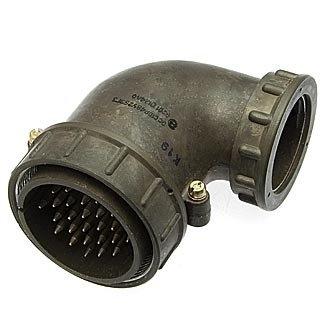

СШР48У26ЭГ3 — это низкочастотный цилиндрический негерметичный разъём, выполненный в виде кабельной вилки с угловым патрубком для экранированного кабеля. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В. Вилка применяется в составе ответных частей серии СШР-48 и рассчитана на эксплуатацию в аппаратуре, где требуется надёжное разъёмное соединение с защитой от самопроизвольного расчленения.

Соединители этого типа востребованы в промышленном оборудовании, контрольно-измерительной технике, испытательных стендах и силовых цепях с повышенными токами. Угловое исполнение патрубка позволяет удобно подводить экранированный кабель в условиях ограниченного пространства, а резьбовое сочленение с одношпоночной поляризацией исключает ошибки при подключении и обеспечивает стабильный контакт при вибрациях и механических нагрузках.

Конструктивные особенности

Маркировка СШР48У26ЭГ3 расшифровывается следующим образом:

• СШР — тип низкочастотного цилиндрического соединителя;
• 48 — условный размер корпуса;
• У — кабельная часть с угловым патрубком;
• 26 — 26 контактов;
• Э — гайка патрубка под экранированный кабель;
• Г — вилка (кабельная часть);
• 3 — обозначение сочетания контактов (схема разводки).

Корпус вилки рассчитан на наружный монтаж, однако при необходимости изделие может применяться и внутри аппаратуры при условии защиты от пыли и влаги. Габаритные размеры составляют порядка 90×80×60 мм. Контакты имеют покрытие серебром или никелем, что снижает переходное сопротивление и повышает коррозионную стойкость. Хвостовики контактов допускают подключение проводов сечением до около 3 мм², монтаж выполняется пайкой, количество перепаек ограничено двумя-тремя циклами.

Электрические параметры

Рабочий ток на один контакт обычно не превышает 20 А, суммарный ток разъёма может достигать порядка 300–360 А в зависимости от конкретного исполнения и условий эксплуатации. Сопротивление контактов не превышает 1–1,3 мОм. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

Электрическая прочность и стабильность параметров сохраняются при напряжении до 850 В. Изделие рассчитано на работу в цепях как постоянного, так и переменного тока, что расширяет сферу применения вилки в различном электрооборудовании.

Надёжность и условия эксплуатации

Соединители СШР-48 допускают синусоидальную вибрацию с ускорением до 300 м/с² в диапазоне частот от 1 до 5000 Гц, одиночные удары с ускорением до нескольких тысяч м/с² и многократные удары с меньшим ускорением. Такие характеристики позволяют применять вилку в оборудовании, подверженном значительным механическим воздействиям.

Климатическое исполнение — УХЛ, что обеспечивает работоспособность в обычных и умеренно-влажных условиях эксплуатации. Допустимое количество циклов сочленения-расчленения достигает порядка 500, минимальная наработка составляет около 1000 часов. Срок сохраняемости изделия указывается не менее 10–25 лет в зависимости от конкретных технических условий.

Артикул изделия: 8552.
