Назначение

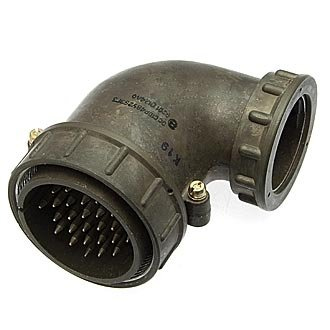

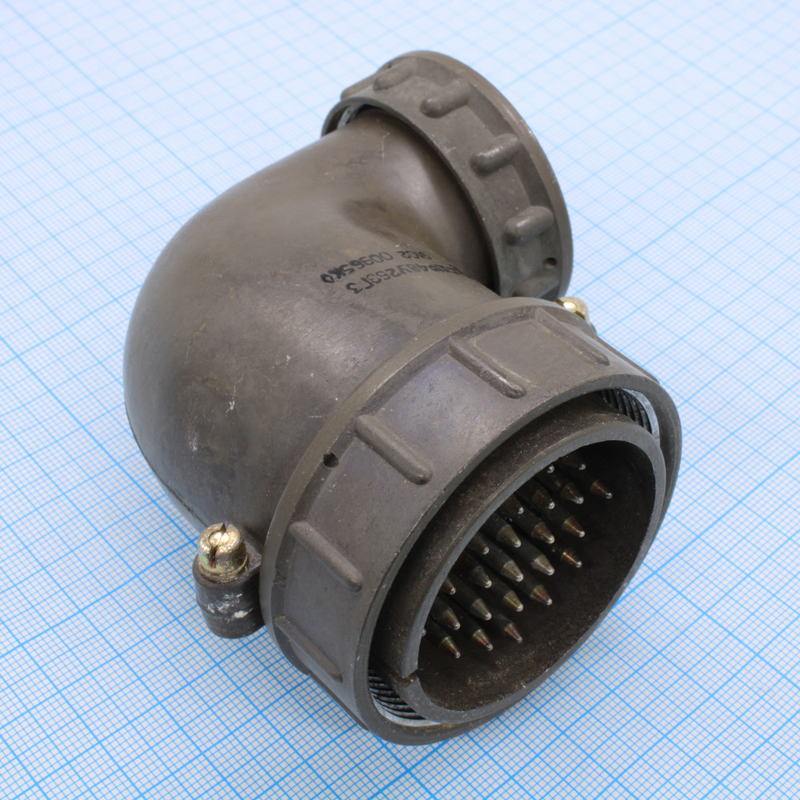

СШР48У26ЭГ3 — это кабельная вилка цилиндрического низкочастотного соединителя. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Коннектор применяется в радиоэлектронных и радиотехнических устройствах, где требуется надёжная коммутация многожильных кабельных линий с большим числом цепей.

Конструкция относится к типу негерметичных соединителей с климатическим исполнением УХЛ. Соединение с ответной частью резьбовое, предусмотрена одношпоночная поляризация, которая исключает неправильное сочленение и обеспечивает заданное взаимное положение контактов.

Расшифровка обозначения

Маркировка СШР48У26ЭГ3 построена по стандартной схеме и содержит полную информацию о конструкции изделия:

• СШР — тип соединителя;
• 48 — размер корпуса;
• У — угловой патрубок для подвода кабеля;
• 26 — число контактов;
• Э — гайка для экранированного кабеля;
• Г — вилка;
• 3 — сочетание контактов.

Таким образом, уже по названию можно определить, что это угловая кабельная вилка с 26 контактами, рассчитанная на подключение экранированного кабеля.

Подтверждённые технические особенности

Электрические параметры

Коннектор имеет 26 контактов диаметром 2,5 мм. Каждый контакт выдерживает ток до 20 А, а общая нагрузка на соединитель достигает 360 А. Сопротивление контактов не превышает 1,3 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Такие параметры обеспечивают стабильную передачу тока при работе в цепях с частотой до 3 МГц и напряжением до 850 В.

Монтаж и покрытие контактов

Монтаж осуществляется пайкой. Покрытие контактов — серебро или никель. Выбор покрытия влияет на допустимый температурный диапазон эксплуатации.

Условия эксплуатации

Изделие работает при температурах от минус 60 до плюс 60 градусов Цельсия с серебряным покрытием контактов или до плюс 120 градусов Цельсия с никелевым покрытием. Коннектор выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, удары до 5000 метров на секунду в квадрате и пониженное давление до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Ресурс и хранение

Количество сочленений-расчленений составляет 500 циклов. Наработка — не менее 1000 часов. Срок хранения — 15 лет.

Совместимость и применение

СШР48У26ЭГ3 сочленяется с розетками СШР или 2РТТ соответствующего типоразмера. Благодаря резьбовому соединению и одношпоночной поляризации обеспечивается механическая прочность стыка и защита от ошибочного подключения.

Основное применение — радиоэлектронные и радиотехнические устройства. Коннектор подходит для коммутации многожильных экранированных кабелей, где требуется передача сигналов и питания одновременно, а также для работы в условиях вибрации, ударных нагрузок и пониженного давления. Изделие востребовано в составе кабельных сборок, пультов, блоков и стоек, где необходима быстрая замена вилки без демонтажа ответной розетки.

Благодаря 26 контактам с диаметром 2,5 мм и током до 20 А на контакт, соединитель позволяет объединить в одном разъёме силовые и сигнальные цепи. Это сокращает число отдельных разъёмов и упрощает обслуживание аппаратуры.

Комплектация и указания по подбору

В данных о товаре комплектация не указана. Артикул изделия — 8551, категория — СШР, производитель — Коннектор. Перед заказом следует убедиться, что ответная розетка относится к серии СШР или 2РТТ и соответствует размеру корпуса 48 и числу контактов 26.

При монтаже важно учитывать тип покрытия контактов, поскольку от него зависит верхняя граница рабочей температуры. Для условий с нагревом до плюс 120 градусов Цельсия следует выбирать никелевое покрытие, а для стандартных условий достаточно серебряного.
